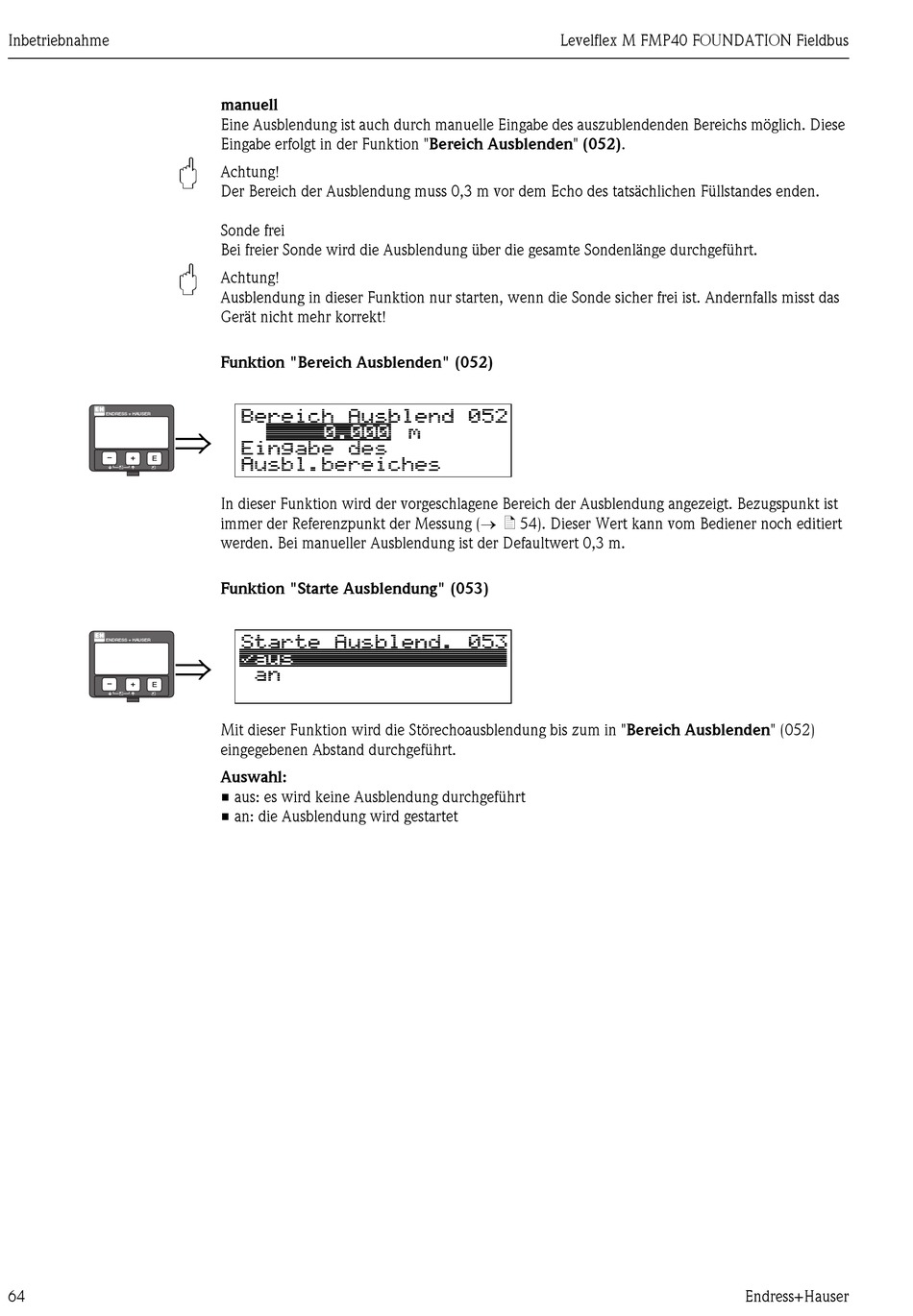

Funktion "Bereich Ausblenden"; Funktion "Starte Ausblendung" - Endress+Hauser Levelflex M FMP40 FOUNDATION Fieldbus Betriebsanleitung

Inbetriebnahme
"
"
ENDRESS + HAUSER
⇒
– +
E
ENDRESS + HAUSER
⇒
– +
E
64
manuell
Eine Ausblendung ist auch durch manuelle Eingabe des auszublendenden Bereichs möglich. Diese
Eingabe erfolgt in der Funktion "Bereich Ausblenden" (052).
Achtung!
Der Bereich der Ausblendung muss 0,3 m vor dem Echo des tatsächlichen Füllstandes enden.
Sonde frei
Bei freier Sonde wird die Ausblendung über die gesamte Sondenlänge durchgeführt.
Achtung!
Ausblendung in dieser Funktion nur starten, wenn die Sonde sicher frei ist. Andernfalls misst das
Gerät nicht mehr korrekt!

Funktion "Bereich Ausblenden" (052)

In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt. Bezugspunkt ist
immer der Referenzpunkt der Messung (→ ä 54). Dieser Wert kann vom Bediener noch editiert
werden. Bei manueller Ausblendung ist der Defaultwert 0,3 m.

Funktion "Starte Ausblendung" (053)

Mit dieser Funktion wird die Störechoausblendung bis zum in "Bereich Ausblenden" (052)
eingegebenen Abstand durchgeführt.
Auswahl:
• aus: es wird keine Ausblendung durchgeführt
• an: die Ausblendung wird gestartet
Levelflex M FMP40 FOUNDATION Fieldbus
Endress+Hauser
