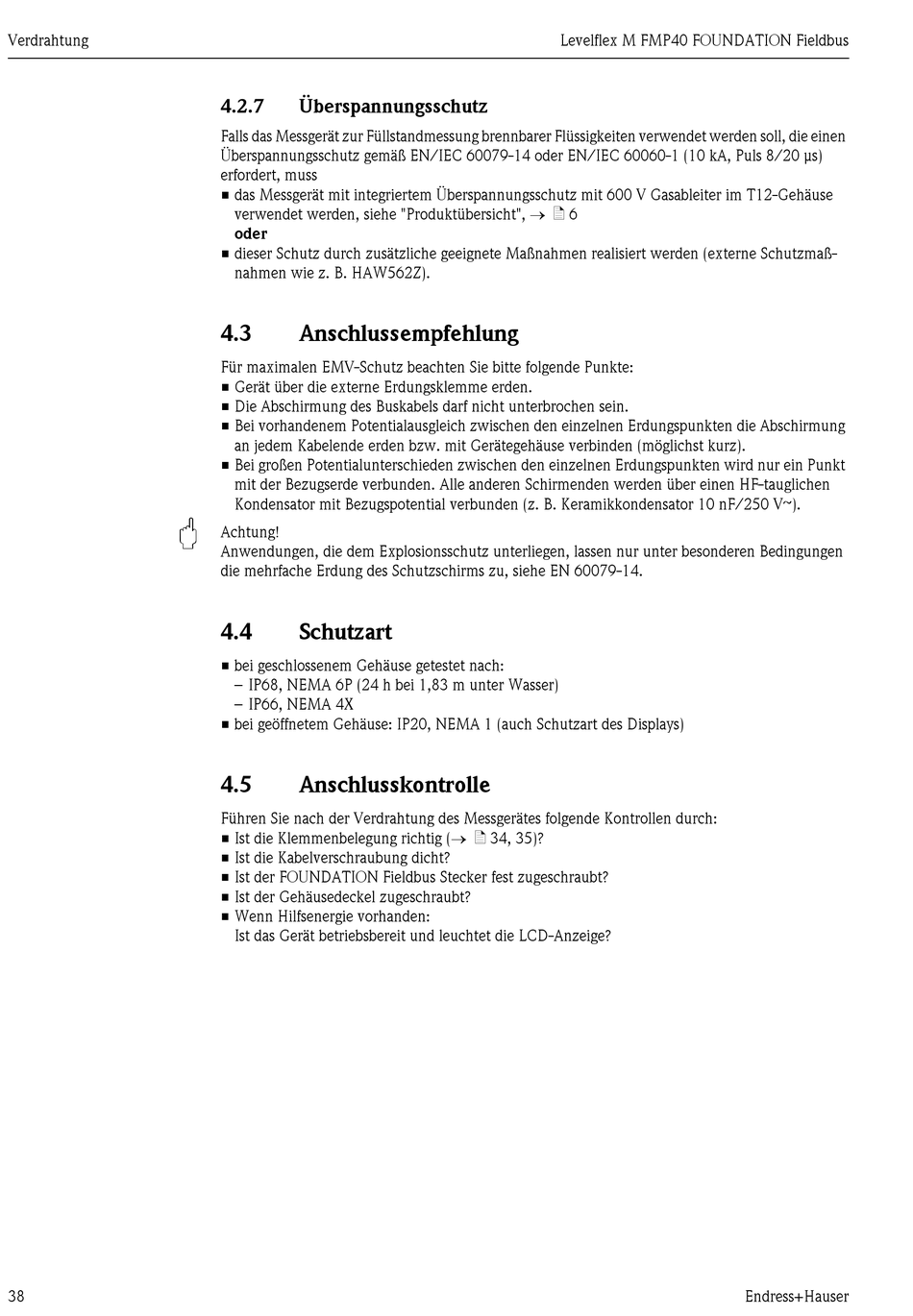

4.2.7
Überspannungsschutz
Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen
Überspannungsschutz gemäß EN/IEC 60079-14 oder EN/IEC 60060-1 (10 kA, Puls 8/20 μs)
erfordert, muss
• das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse
verwendet werden, siehe "Produktübersicht", → ä 6
oder
• dieser Schutz durch zusätzliche geeignete Maßnahmen realisiert werden (externe Schutzmaß-
nahmen wie z. B. HAW562Z).
4.3
Anschlussempfehlung
Für maximalen EMV-Schutz beachten Sie bitte folgende Punkte:
• Gerät über die externe Erdungsklemme erden.
• Die Abschirmung des Buskabels darf nicht unterbrochen sein.
• Bei vorhandenem Potentialausgleich zwischen den einzelnen Erdungspunkten die Abschirmung
an jedem Kabelende erden bzw. mit Gerätegehäuse verbinden (möglichst kurz).
• Bei großen Potentialunterschieden zwischen den einzelnen Erdungspunkten wird nur ein Punkt
mit der Bezugserde verbunden. Alle anderen Schirmenden werden über einen HF-tauglichen
Kondensator mit Bezugspotential verbunden (z. B. Keramikkondensator 10 nF/250 V&).
Achtung!
Anwendungen, die dem Explosionsschutz unterliegen, lassen nur unter besonderen Bedingungen
die mehrfache Erdung des Schutzschirms zu, siehe EN 60079-14.
4.4
Schutzart
• bei geschlossenem Gehäuse getestet nach:
– IP68, NEMA 6P (24 h bei 1,83 m unter Wasser)
– IP66, NEMA 4X
• bei geöffnetem Gehäuse: IP20, NEMA 1 (auch Schutzart des Displays)
4.5
Anschlusskontrolle
Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig (→ ä 34, 35)?
• Ist die Kabelverschraubung dicht?
• Ist der FOUNDATION Fieldbus Stecker fest zugeschraubt?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden:
Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
