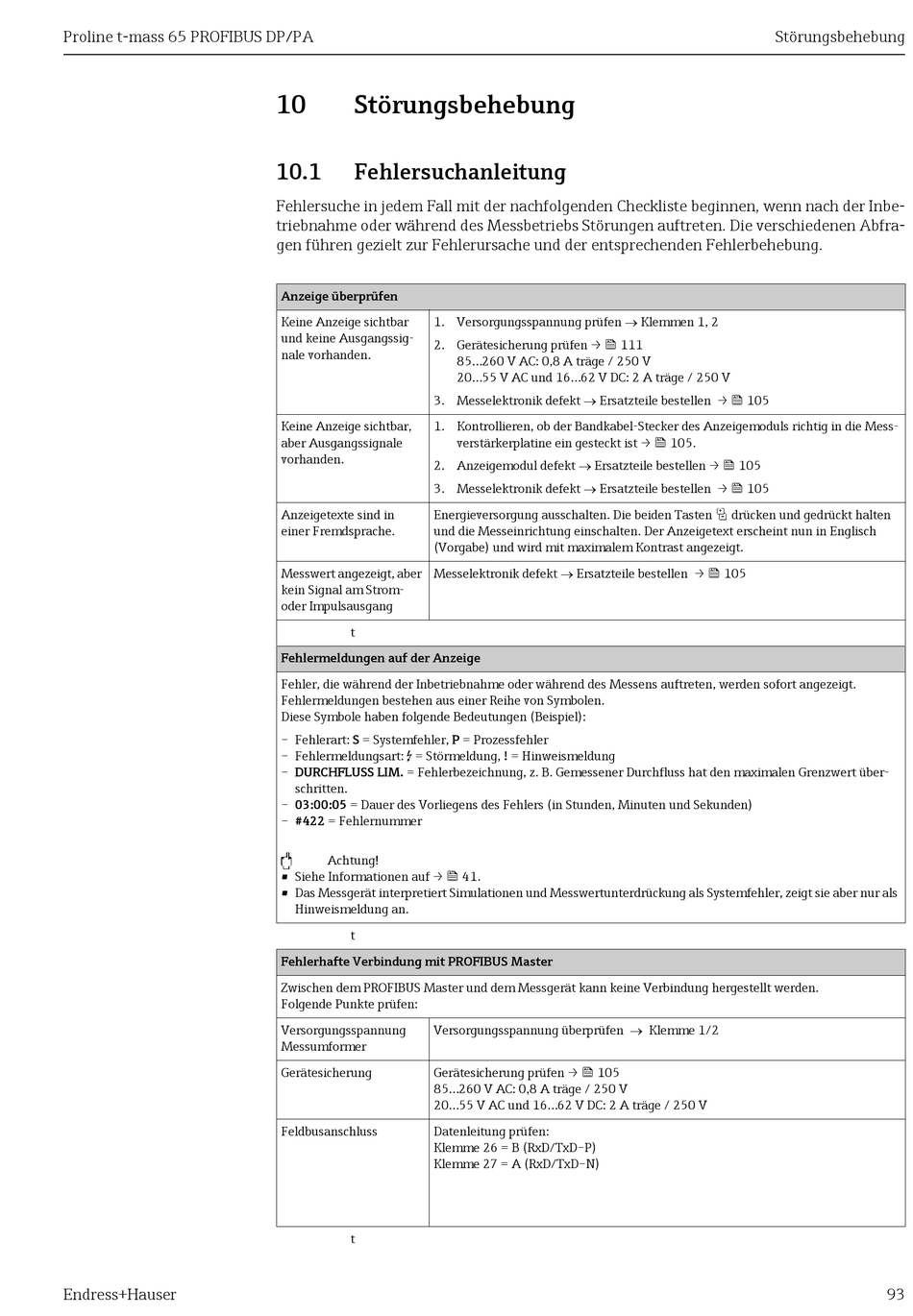

10 Störungsbehebung
10.1

Fehlersuchanleitung

Fehlersuche in jedem Fall mit der nachfolgenden Checkliste beginnen, wenn nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Die verschiedenen Abfra-
gen führen gezielt zur Fehlerursache und der entsprechenden Fehlerbehebung.
Anzeige überprüfen
Keine Anzeige sichtbar 1. Versorgungsspannung prüfen  Klemmen 1, 2
und keine Ausgangssig-
2. Gerätesicherung prüfen →  111
nale vorhanden.
3. Messelektronik defekt  Ersatzteile bestellen →  105
Keine Anzeige sichtbar, 1. Kontrollieren, ob der Bandkabel-Stecker des Anzeigemoduls richtig in die Mess-
aber Ausgangssignale
vorhanden.
2. Anzeigemodul defekt  Ersatzteile bestellen →  105
3. Messelektronik defekt  Ersatzteile bestellen →  105
Anzeigetexte sind in Energieversorgung ausschalten. Die beiden Tasten
einer Fremdsprache. und die Messeinrichtung einschalten. Der Anzeigetext erscheint nun in Englisch
(Vorgabe) und wird mit maximalem Kontrast angezeigt.
Messwert angezeigt, aber Messelektronik defekt  Ersatzteile bestellen →  105
kein Signal am Strom-
oder Impulsausgang
t
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder während des Messens auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus einer Reihe von Symbolen.
Diese Symbole haben folgende Bedeutungen (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungsart: $ = Störmeldung, ! = Hinweismeldung
– DURCHFLUSS LIM. = Fehlerbezeichnung, z. B. Gemessener Durchfluss hat den maximalen Grenzwert über-
schritten.
– 03:00:05 = Dauer des Vorliegens des Fehlers (in Stunden, Minuten und Sekunden)
– #422 = Fehlernummer
"
Achtung!
• Siehe Informationen auf →  41.
• Das Messgerät interpretiert Simulationen und Messwertunterdrückung als Systemfehler, zeigt sie aber nur als
Hinweismeldung an.
t
Fehlerhafte Verbindung mit PROFIBUS Master
Zwischen dem PROFIBUS Master und dem Messgerät kann keine Verbindung hergestellt werden.
Folgende Punkte prüfen:
Versorgungsspannung überprüfen  Klemme 1/2
Versorgungsspannung
Messumformer
Gerätesicherung Gerätesicherung prüfen →  105
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Feldbusanschluss Datenleitung prüfen:
Klemme 26 = B (RxD/TxD–P)
Klemme 27 = A (RxD/TxD–N)
t
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
verstärkerplatine ein gesteckt ist →  105.
Störungsbehebung
P
drücken und gedrückt halten
