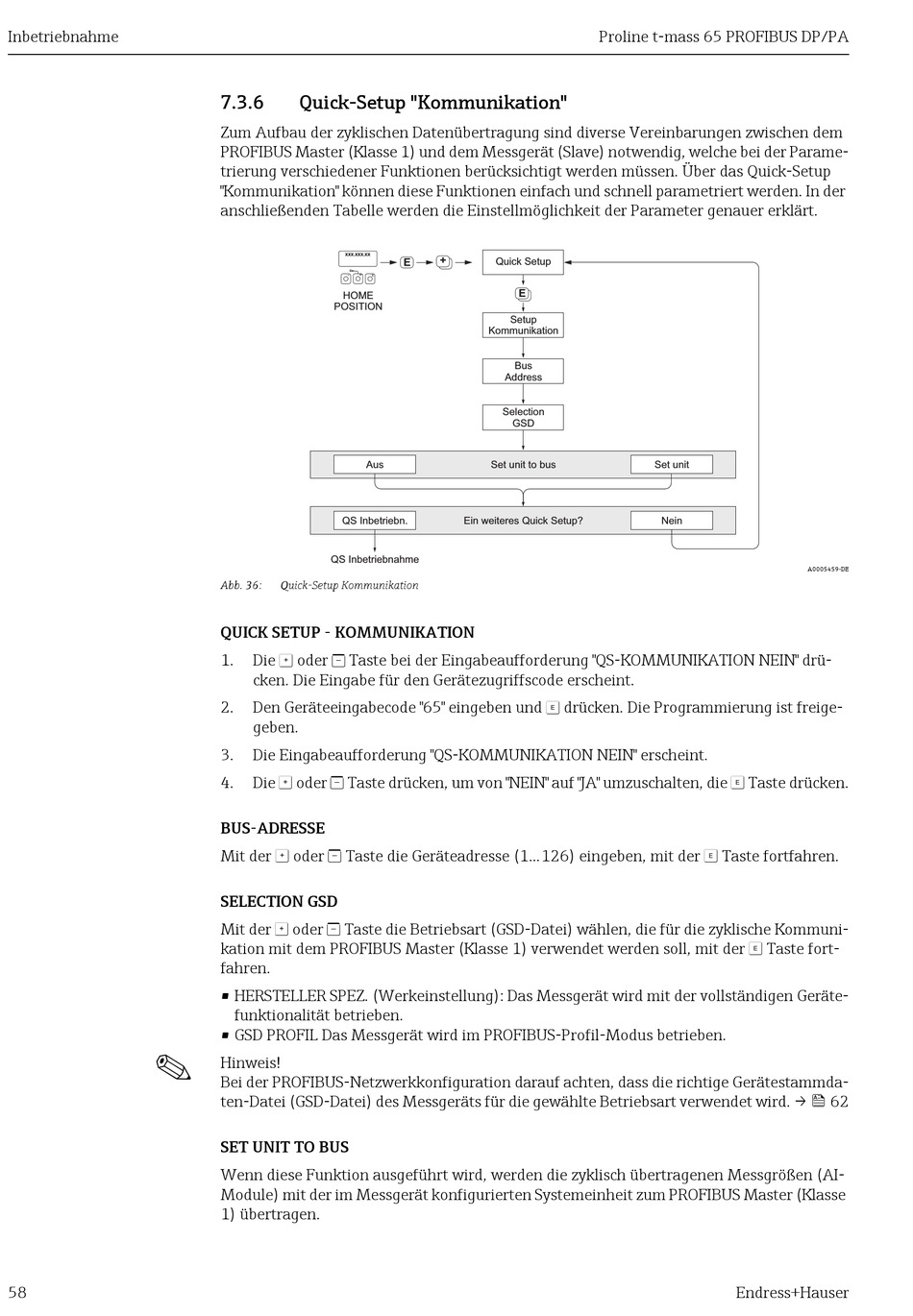

Endress+Hauser Proline t-mass 65 PROFIBUS DP Betriebsanleitung Seite 58

Inbetriebnahme
!
58
7.3.6 Quick-Setup "Kommunikation"
Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem
PROFIBUS Master (Klasse 1) und dem Messgerät (Slave) notwendig, welche bei der Parame-
trierung verschiedener Funktionen berücksichtigt werden müssen. Über das Quick-Setup
"Kommunikation" können diese Funktionen einfach und schnell parametriert werden. In der
anschließenden Tabelle werden die Einstellmöglichkeit der Parameter genauer erklärt.
XXX.XXX.XX
Esc
- +
E
HOME
POSITION
Aus
QS Inbetriebn.
QS Inbetriebnahme
Abb. 36: Quick-Setup Kommunikation
QUICK SETUP - KOMMUNIKATION
1. Die O oder S Taste bei der Eingabeaufforderung "QS-KOMMUNIKATION NEIN" drü-
cken. Die Eingabe für den Gerätezugriffscode erscheint.
2. Den Geräteeingabecode "65" eingeben und F drücken. Die Programmierung ist freige-
geben.
3. Die Eingabeaufforderung "QS-KOMMUNIKATION NEIN" erscheint.
4. Die O oder S Taste drücken, um von "NEIN" auf "JA" umzuschalten, die F Taste drücken.
BUS-ADRESSE
Mit der O oder S Taste die Geräteadresse (1...126) eingeben, mit der F Taste fortfahren.
SELECTION GSD
Mit der O oder S Taste die Betriebsart (GSD-Datei) wählen, die für die zyklische Kommuni-
kation mit dem PROFIBUS Master (Klasse 1) verwendet werden soll, mit der F Taste fort-
fahren.
• HERSTELLER SPEZ. (Werkeinstellung): Das Messgerät wird mit der vollständigen Geräte-
funktionalität betrieben.
• GSD PROFIL Das Messgerät wird im PROFIBUS-Profil-Modus betrieben.
Hinweis!
Bei der PROFIBUS-Netzwerkkonfiguration darauf achten, dass die richtige Gerätestammda-
ten-Datei (GSD-Datei) des Messgeräts für die gewählte Betriebsart verwendet wird. →  62
SET UNIT TO BUS
Wenn diese Funktion ausgeführt wird, werden die zyklisch übertragenen Messgrößen (AI-
Module) mit der im Messgerät konfigurierten Systemeinheit zum PROFIBUS Master (Klasse
1) übertragen.
+ +
E
Quick Setup
+ E
Setup
Kommunikation
Bus
Address
Selection
GSD
Set unit to bus
Ein weiteres Quick Setup?
Proline t-mass 65 PROFIBUS DP/PA
Set unit
Nein
Endress+Hauser
A0005459-DE
