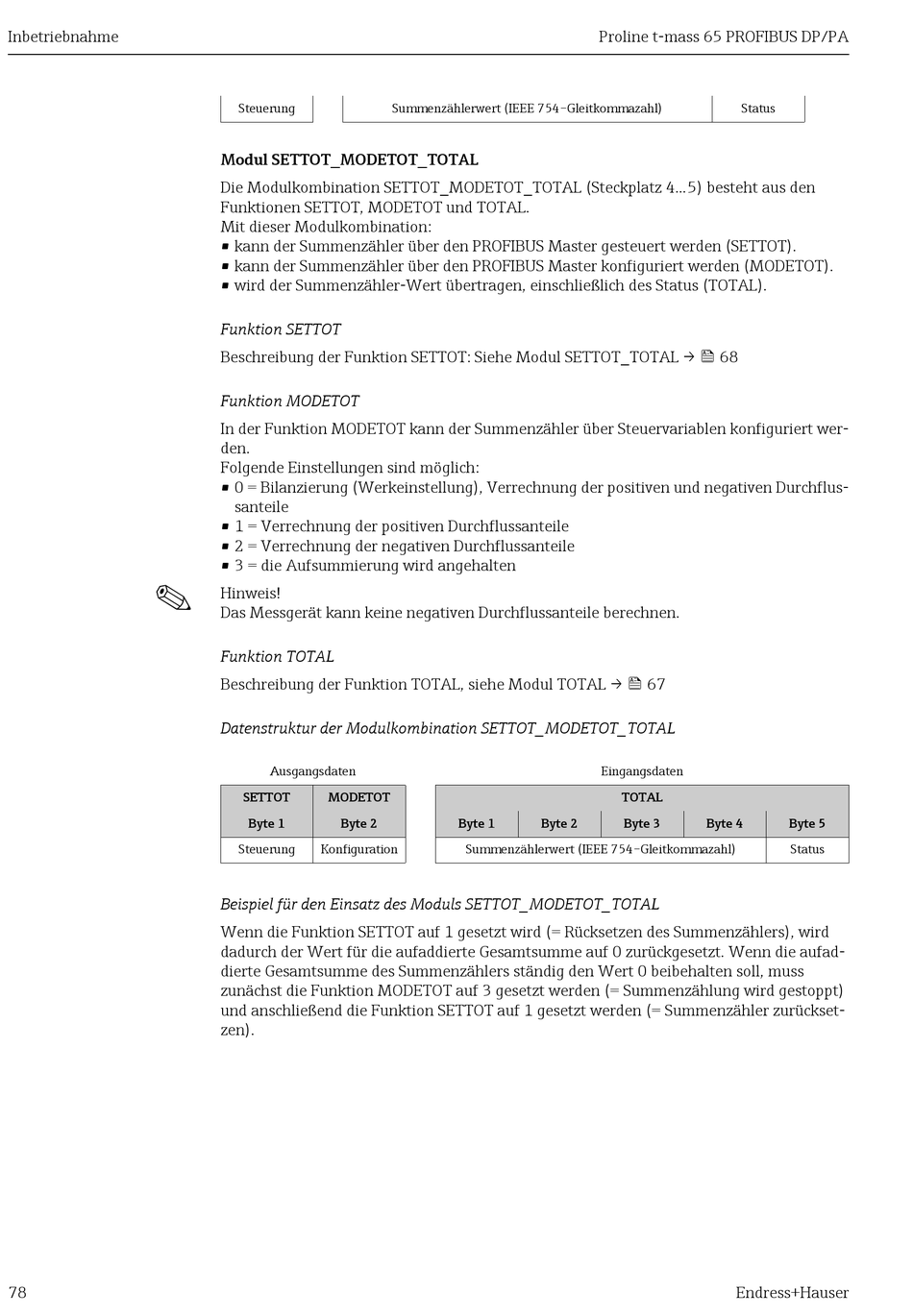

Endress+Hauser Proline t-mass 65 PROFIBUS DP Betriebsanleitung Seite 78

Inbetriebnahme
!
78
Steuerung Summenzählerwert (IEEE 754–Gleitkommazahl)
Modul SETTOT_MODETOT_TOTAL
Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 4...5) besteht aus den
Funktionen SETTOT, MODETOT und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über den PROFIBUS Master gesteuert werden (SETTOT).
• kann der Summenzähler über den PROFIBUS Master konfiguriert werden (MODETOT).
• wird der Summenzähler-Wert übertragen, einschließlich des Status (TOTAL).
Funktion SETTOT
Beschreibung der Funktion SETTOT: Siehe Modul SETTOT_TOTAL →  68
Funktion MODETOT
In der Funktion MODETOT kann der Summenzähler über Steuervariablen konfiguriert wer-
den.
Folgende Einstellungen sind möglich:
• 0 = Bilanzierung (Werkeinstellung), Verrechnung der positiven und negativen Durchflus-
santeile
• 1 = Verrechnung der positiven Durchflussanteile
• 2 = Verrechnung der negativen Durchflussanteile
• 3 = die Aufsummierung wird angehalten
Hinweis!
Das Messgerät kann keine negativen Durchflussanteile berechnen.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL →  67
Datenstruktur der Modulkombination SETTOT_MODETOT_TOTAL
Ausgangsdaten
SETTOT MODETOT
Byte 1 Byte 2
Steuerung Konfiguration
Beispiel für den Einsatz des Moduls SETTOT_MODETOT_TOTAL
Wenn die Funktion SETTOT auf 1 gesetzt wird (= Rücksetzen des Summenzählers), wird
dadurch der Wert für die aufaddierte Gesamtsumme auf 0 zurückgesetzt. Wenn die aufad-
dierte Gesamtsumme des Summenzählers ständig den Wert 0 beibehalten soll, muss
zunächst die Funktion MODETOT auf 3 gesetzt werden (= Summenzählung wird gestoppt)
und anschließend die Funktion SETTOT auf 1 gesetzt werden (= Summenzähler zurückset-
zen).
Proline t-mass 65 PROFIBUS DP/PA
Eingangsdaten
TOTAL
Byte 1 Byte 2 Byte 3
Summenzählerwert (IEEE 754–Gleitkommazahl)
Status
Byte 4 Byte 5
Status
