Elektrischer Anschluss

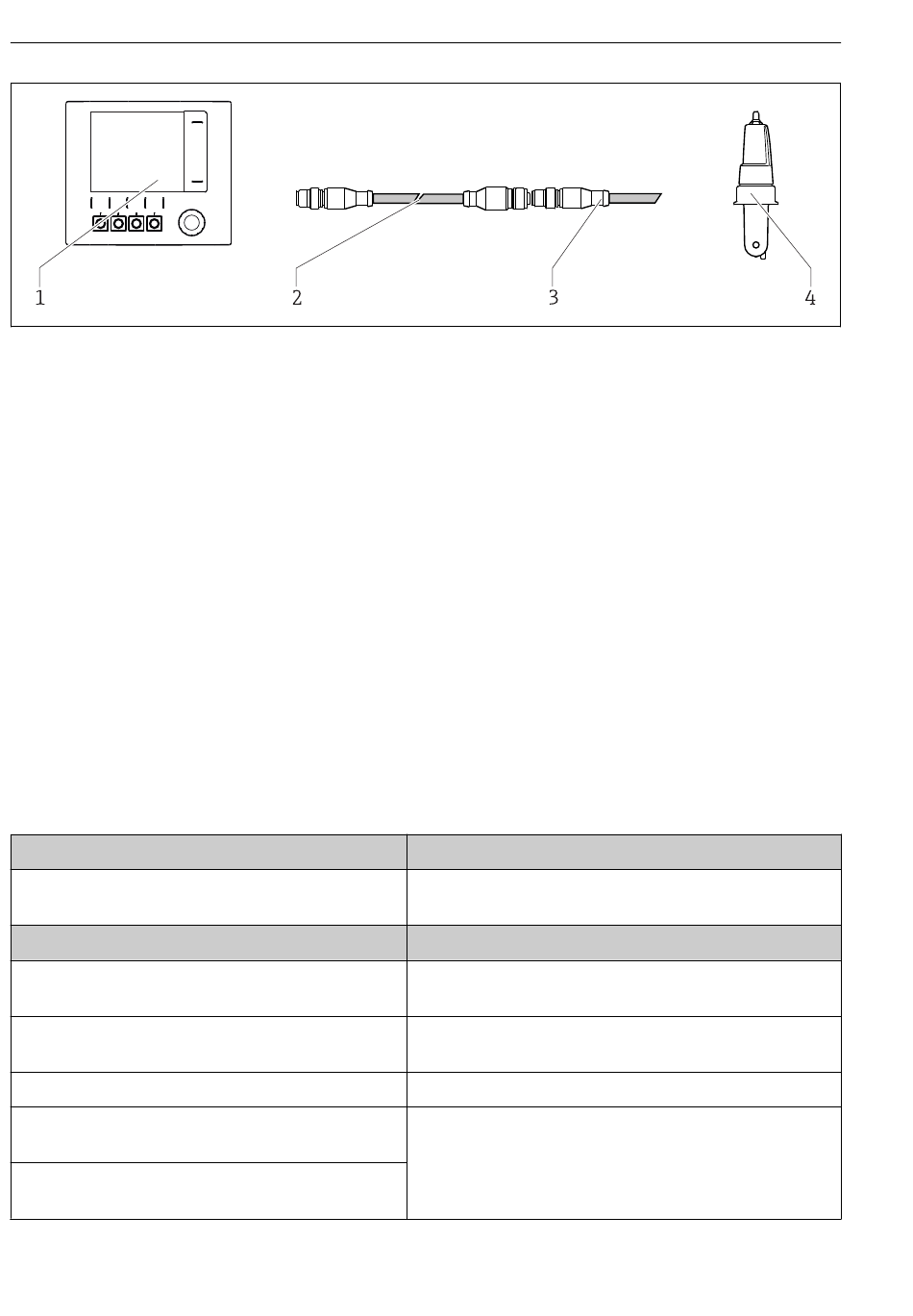

 6 CYK11 zur Verlängerung mit M12-Steckverbindung
1 Messumformer
2 Messkabel CYK11 mit M12-Steckverbindung
A Anschlusskabel des CLS54D mit M12-Stecker
B Sensor CLS54D
5.2

Schutzart sicherstellen

Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Auf Sorgfalt bei den ausgeführten Arbeiten achten.
Andernfalls können, z. B. infolge weggelassener Abdeckungen oder loser oder nicht ausrei-
chend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten (Dichtig-
keit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
5.3

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sind Sensor, Armatur oder Kabel äußerlich unbeschä-
digt?
Elektrischer Anschluss
Sind montierte Kabel zugentlastet und nicht verdrillt?
Sind Kabeladern lang genug abisoliert und sitzen diese
richtig in der Anschlussklemme?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen
und dicht?
Sind alle Kabeleinführungen nach unten oder seitlich
montiert?
14
Aktion
‣
Sichtkontrolle durchführen.
Aktion
‣
Sichtkontrolle durchführen.
‣
Kabel entdrillen.
‣
Sichtkontrolle durchführen.
‣
Sitz prüfen durch leichtes Ziehen.
‣
Schraubklemmen nachziehen.
‣
Sichtkontrolle durchführen.
Bei seitlichen Kabeleinführungen:
‣
Kabelschleifen nach unten ausrichten, damit Wasser
abtropfen kann.
Indumax CLS54D
A0017842
