Indumax CLS54D
4.1.3

Einbaufaktor

Bei engen Einbauverhältnissen wird der Ionenstrom in der
Flüssigkeit durch die Wandungen beeinflusst. Dieser Effekt
wird durch den sogenannten Einbaufaktor kompensiert. Der
Einbaufaktor kann im Messumformer für die Messung ein-
gegeben werden oder die Zellkonstante wird durch Multipli-
kation mit dem Einbaufaktor korrigiert.
Die Größe des Einbaufaktors hängt vom Durchmesser und
der Leitfähigkeit des Rohrstutzens sowie dem Wandabstand
a des Sensors ab.
Bei ausreichendem Wandabstand (a > 15 mm, ab DN 65)
kann der Einbaufaktor f unberücksichtigt bleiben (f = 1,00).
Bei kleineren Wandabständen wird der Einbaufaktor für
elektrisch isolierende Rohre größer (f > 1), im Fall elektrisch
leitender Rohre kleiner (f < 1).
Er kann mittels Kalibrierlösungen ausgemessen oder nähe-
rungsweise aus untenstehendem Diagramm bestimmt wer-
den.
f
1 40 .
1 20 .
1 00 .
0 80 .
0

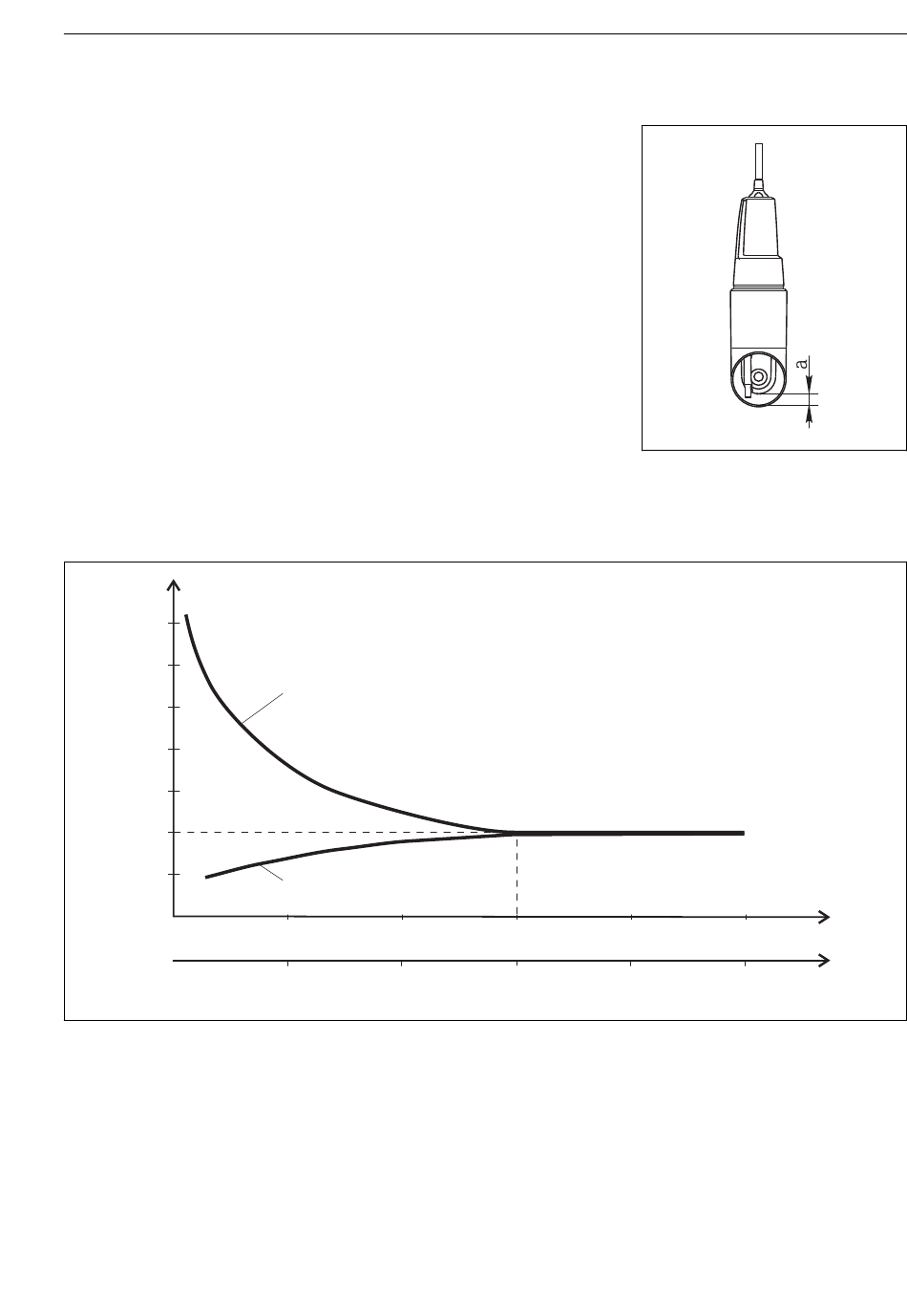

 3 Abhängigkeit des Einbaufaktors f vom Wandabstand a
1 Elektrisch leitende Rohrwand
2 Elektrisch isolierende Rohrwand
4.1.4 Airset
Der digitale Sensor ist bereits werksseitig abgeglichen, eine Kompensation vor Ort ist nicht
notwendig.
Endress+Hauser
2
1
5 10
0.20
0.39
 2
a
15 20
0.59 0.79
Montage
Einbau CLS54D
Wandabstand
25 a [mm] 25
0.98 a [inch]
A0032681
A0034874
