OUSAF12
5
Montage
5.1
Montagebedingungen
5.1.1
Messeinrichtung
Eine optische Messeinrichtung besteht aus:
• Sensor (Photometer) OUSAF12
• Messumformer, beispielsweise Liquiline CM44P
• Kabelset, beispielsweise CUK80
• Armatur OUA260
1
7
6
3

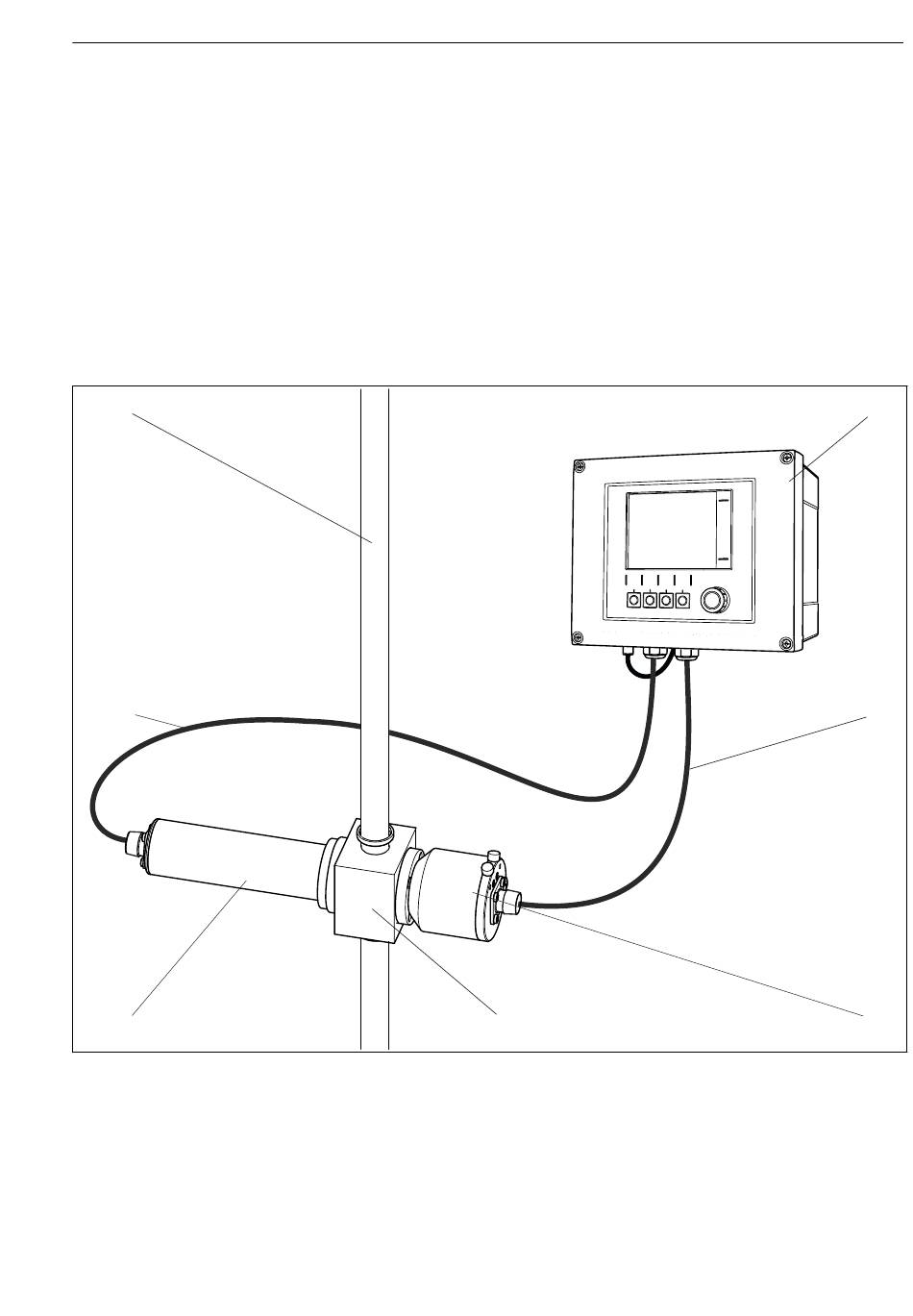

Beispiel einer Messeinrichtung mit Photometer-Sensor
1
Rohrleitung
2
Messumformer CM44P
3
Kabelset CUK80
4
Sensor: Detektor
Endress+Hauser
5
5
Durchflussarmatur OUA260
6
Sensor: Lichtquelle (Lampe)
7
Kabelset CUK80
Montage
2
3
4
9
