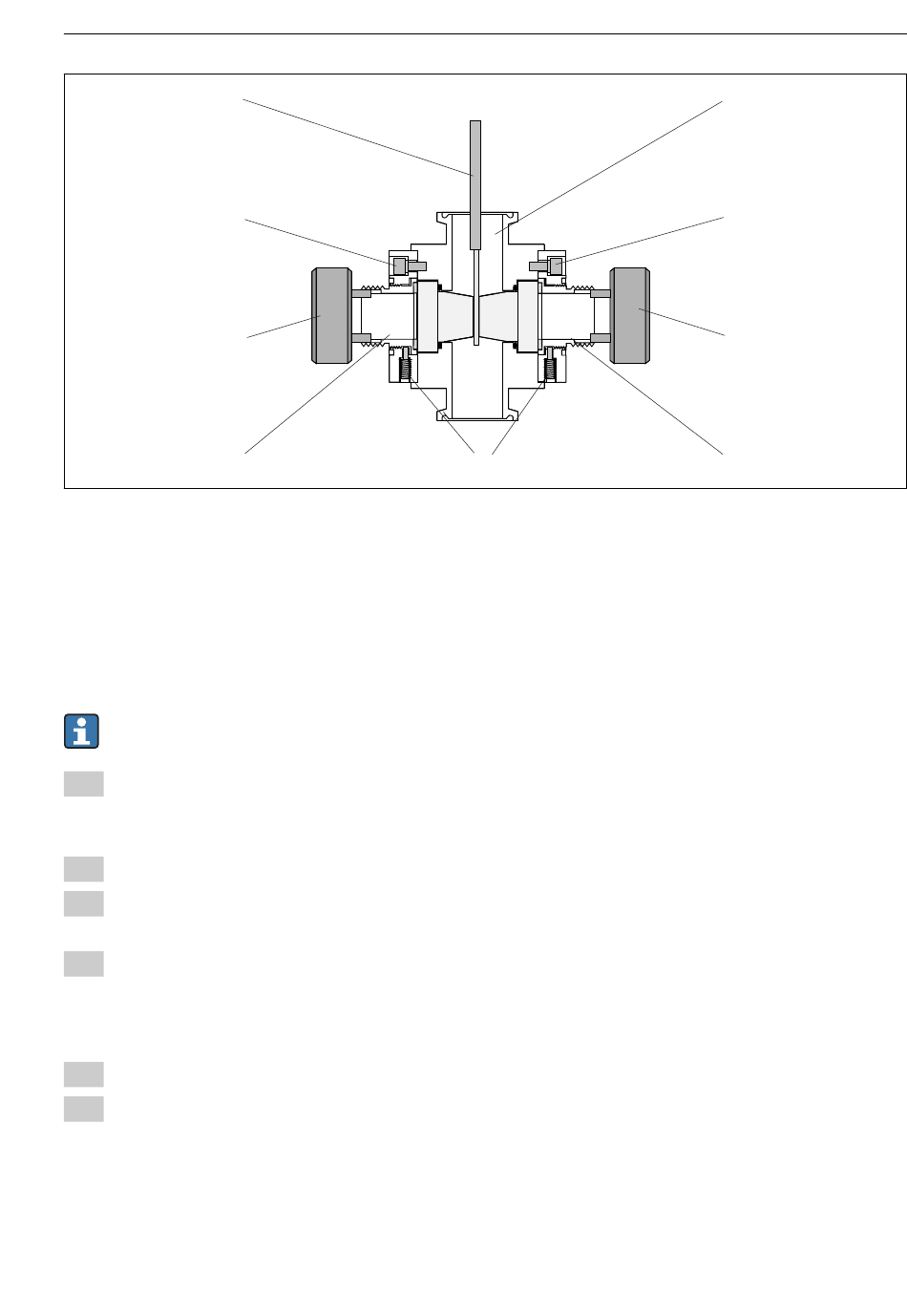

 9 Armatur mit POPL-Funktion, Schnittdarstellung
1 Pfadlängenlehre
2 Armatur OUA260
3 Schrauben des Fensterhalterings
4 Pfadlängeneinstellvorrichtung
5 Aktoren mit Dichtscheiben
6 Sicherungsschrauben
Nachfolgende Beschreibung gilt für Armaturen mit bereits vorhandenener POPL. Wie Sie
POPL nachrüsten, entnehmen Sie der dem Ersatzteilkit beiliegenden Anleitung.
1. Tauschen Sie O-Ringe und beschädigte Fenster genauso wie bei Armaturen ohne POPL.
Folgen Sie den Schritten bis Sie die Fensterringe auf jeder Seite der Armatur wieder ein-
gebaut haben.
2. Lockern Sie die je 2 Sicherungsschrauben (Pos. 6) an jedem Fensterring.
3. Reinigen Sie die Pfadlängenlehre (Pos. 1) und führen sie so weit in die Armatur ein, bis
sie sich zwischen den Fenstern befindet.
4. Verwenden Sie nun die Pfadlängeneinstellvorrichtung (Pos. 4). Verengen Sie die Pfad-
länge, indem Sie den Aktor (Pos. 5) auf jeder Seite in kleinen Schritten einschrauben bis
die Pfadlängenlehre beide Fenster gerade berührt (→ Abbildung). Nicht zu fest anzie-
hen.
5. Ziehen Sie die Pfadlängenlehre vorsichtig wieder aus der Armatur.
6. Ziehen Sie anschließend die Sicherungsschrauben fest, um den Aktor in seiner Position
zu sichern.
 Entfernen Sie nun die Pfadlängeneinstellvorrichtung.
Wenn möglich: führen Sie an der montierten Durchflussarmatur eine Druckprüfung mit dem
doppelten Prozessdruck durch. Führen Sie eine erneute Prüfung mit der Pfadlängenlehre
durch, und passen Sie die Pfadlänge nach Bedarf an. Druckprüfungen stellen die Komprimie-
