Reparatur
rung der O-Ring-Fensterdichtungen und des Justiergewindes bei der Montage sicher. Dadurch
werden anfängliche Änderungen der Pfadlänge kompensiert.
Einige Fensterflächen sind möglicherweise nicht parallel zueinander ausgerichtet. Dies
ist normal, insbesondere bei Fenstern aus feuerpoliertem Quarz. Stellen Sie unbedingt
sicher, dass die Pfadlängenlehre die Fensterflächen nicht verkratzt.
9 Reparatur
9.1 Ersatzteile
9.1.1 Sensor
Ersatzteile Sensor
Bezeichnung
KIT OUSAFxx Gasgefüllte Lampe
Kit OUSAF12 Glühlampe
Kit OUSxF1x Kollimierte Glühlampe
Kit OUSAFxx Hochlumineszenzlampe
KIT OUSxFxx Staubabdeckung Anschluss
9.1.2 Armatur
Die Abmessung der Fenstertypen erfolgt bei beiden Typen über die gesamte Länge.

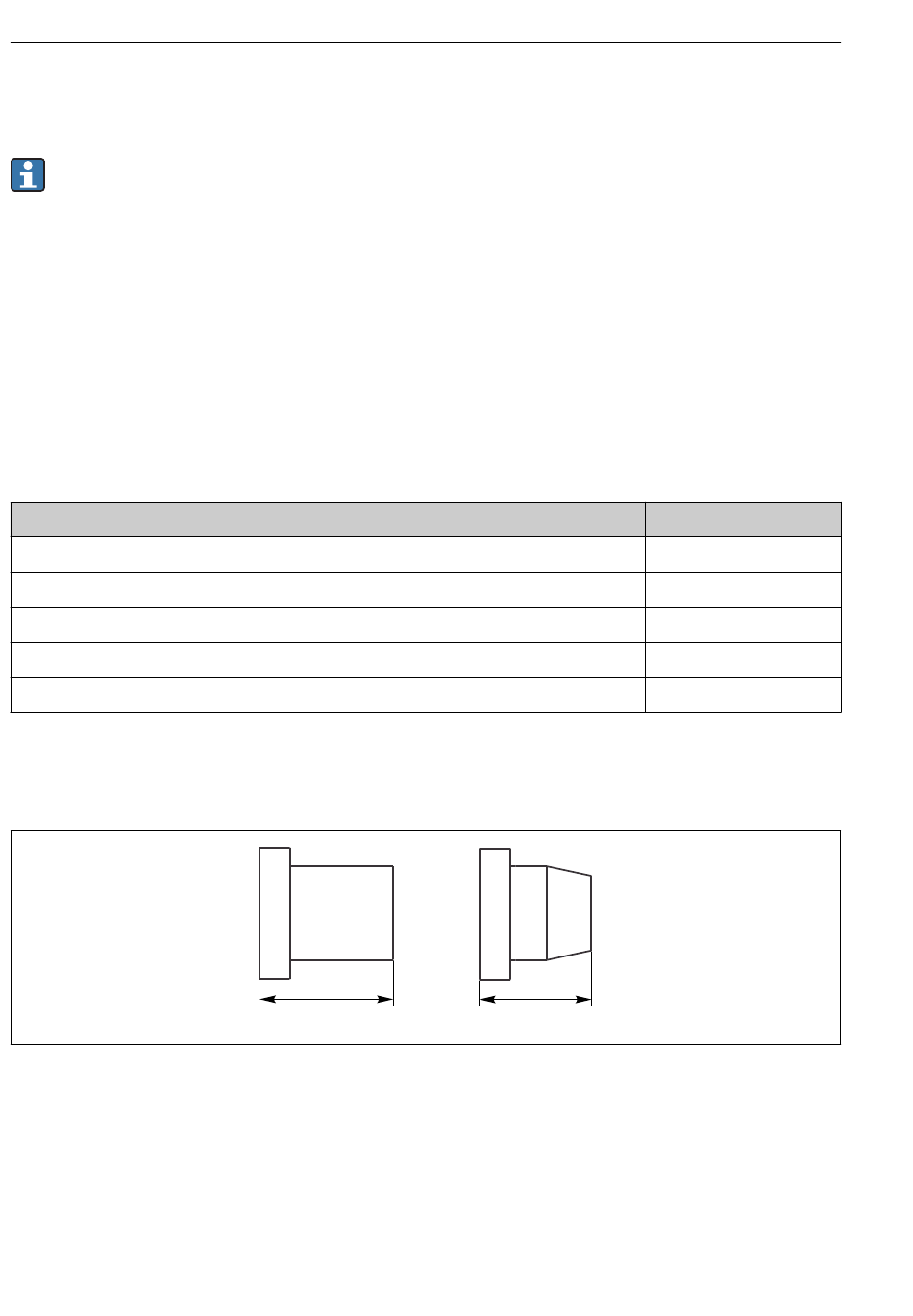

 10 Längenabmessung der beiden Fenstertypen
Beispiel:
Um bei dem Prozessanschluss Tri-Clamp 2,5" eine Pfadlänge von 10 mm zu erreichen, neh-
men Sie ein Fenstertyp mit 34 mm Länge und mit 36,8 mm Länge.
32
X
Bestellnummer
71142978
71142624
71142626
71142977
71210161
X
OUSAF12
A0024807
