OUSAF12
5.1.3
Montagewinkel
A
B
C
5

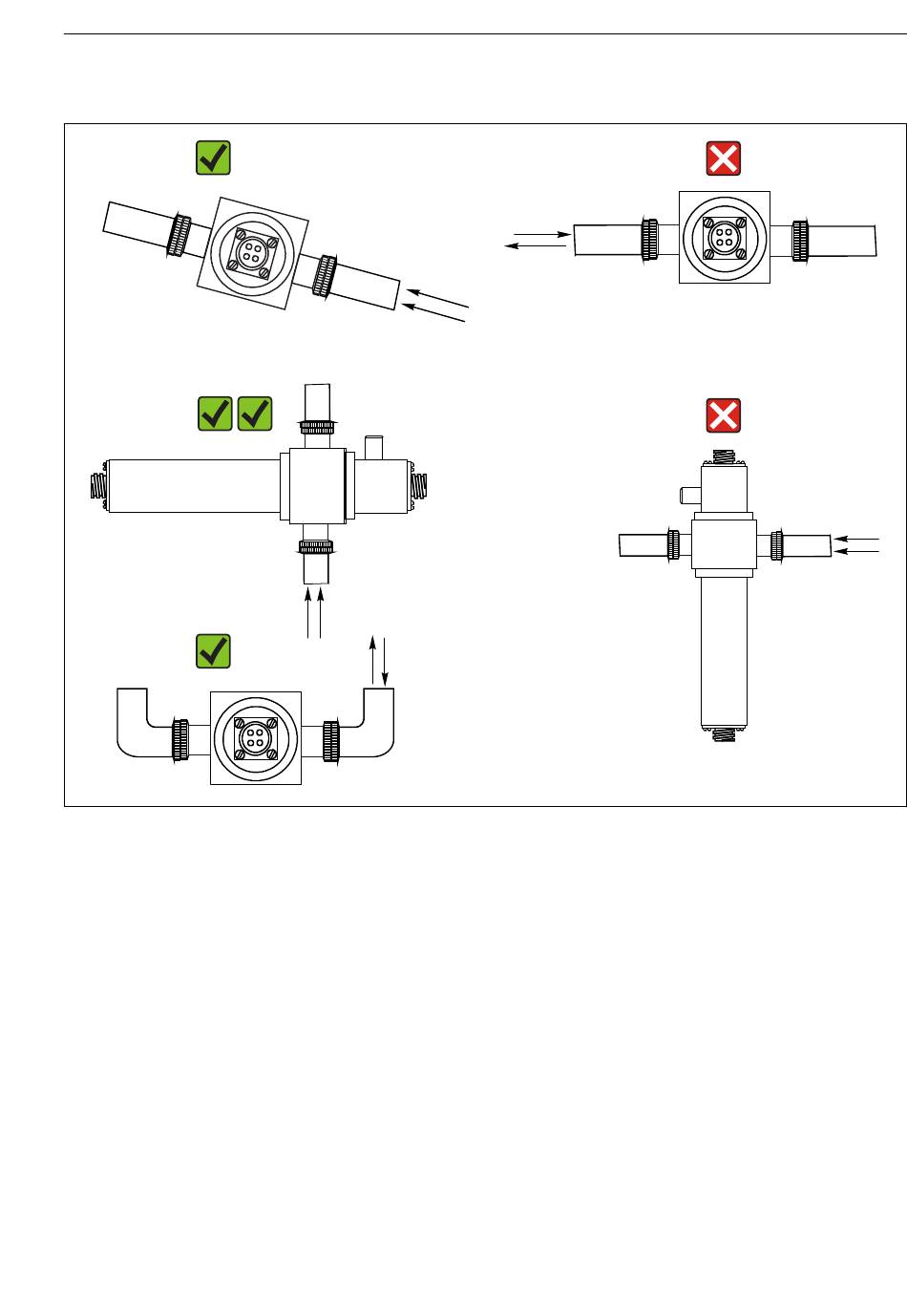

Montagewinkel. Die Pfeile markieren die Fließrichtung des Mediums im Rohr.
A
Geeigneter Montagewinkel, besser als C
B
Optimaler Montagewinkel, beste Einbausituation
C
Noch akzeptabler Montagewinkel
D
Zu vermeidender Montagewinkel
E
Nicht erlaubter Montagewinkel
5.2
Sensor montieren
Die Sensoren wurden so konzipiert, dass sie zusammen mit der Durchflussarmatur OUA260 in
den Prozess eingebaut werden können. Die Durchflussarmatur kann entweder direkt in einer
Prozessleitung oder in einer By-Pass-Leitung installiert werden.
Der Sensor kann nicht ohne die Armatur OUA260 eingesetzt werden.
‣
Stellen Sie sicher, dass Sensor- und Detektorgehäuse horizontal ausgerichtet sind. Dadurch
ist gewährleistet, dass sich die Sichtfenster in einer vertikalen Position befinden, wodurch
Ansatzbildung auf den Fensteroberflächen verhindert wird.
Endress+Hauser
D
E
Montage
A0028250
11
