Elektrischer Anschluss
Photometer
(Det.)
6.3.2 Anschluss der explosionsgeschützten Lampe über Verbindungsdose
Die explosionsgeschützte Lampe (EXP-1) muss über eine zugelassene Verbindungsdose an
den Messumformer angeschlossen werden.
Bei Ausführungen mit FM-Zulassung ist die lampenseits vorkonfektionierte Verbin-
dungsdose im Lieferumfang enthalten. Sie verbinden nur noch das Kabel vom Messum-
former (CUK80) mit den Klemmen der Verbindungsdose.
Für Ausführungen mit ATEX-Zulassung ist die Verbindungsdose nicht im Lieferumfang
und muss inklusive benötigter Kabelverschraubungen bauseits gestellt werden. Die Kabel
(CUK80 vom Messumformer und Lampenkabel des Photometer-Sensors) müssen Sie
komplett selbst anschließen.
EXP-1
ATEX II 2G Ex db IIC T5 Gb
FM Cl.1, Div. 1, Groups B, C, D

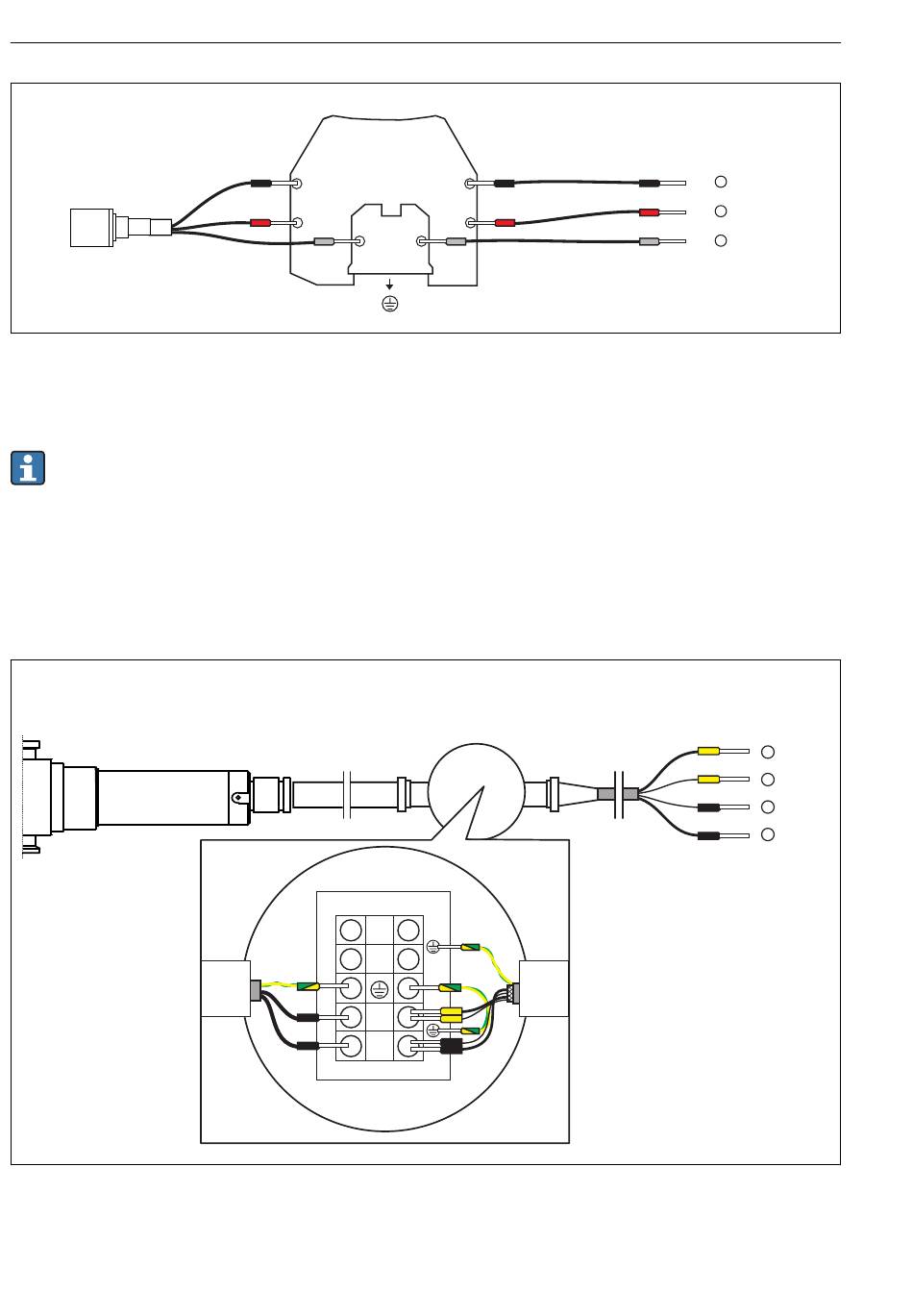

 8 Anschluss der explosionsgeschützten Lampe über Verbindungsdose an CM44P
16
MTL7760ac
BK
3
RD
4
GY
PE
27
30
1
2
OUSAF12
CM44P
BK
C (1)
RD
A (1)
GY
SH (1)
CM44P
YE
P+
YE
S+
BK
S-
BK
P-
A0029440
