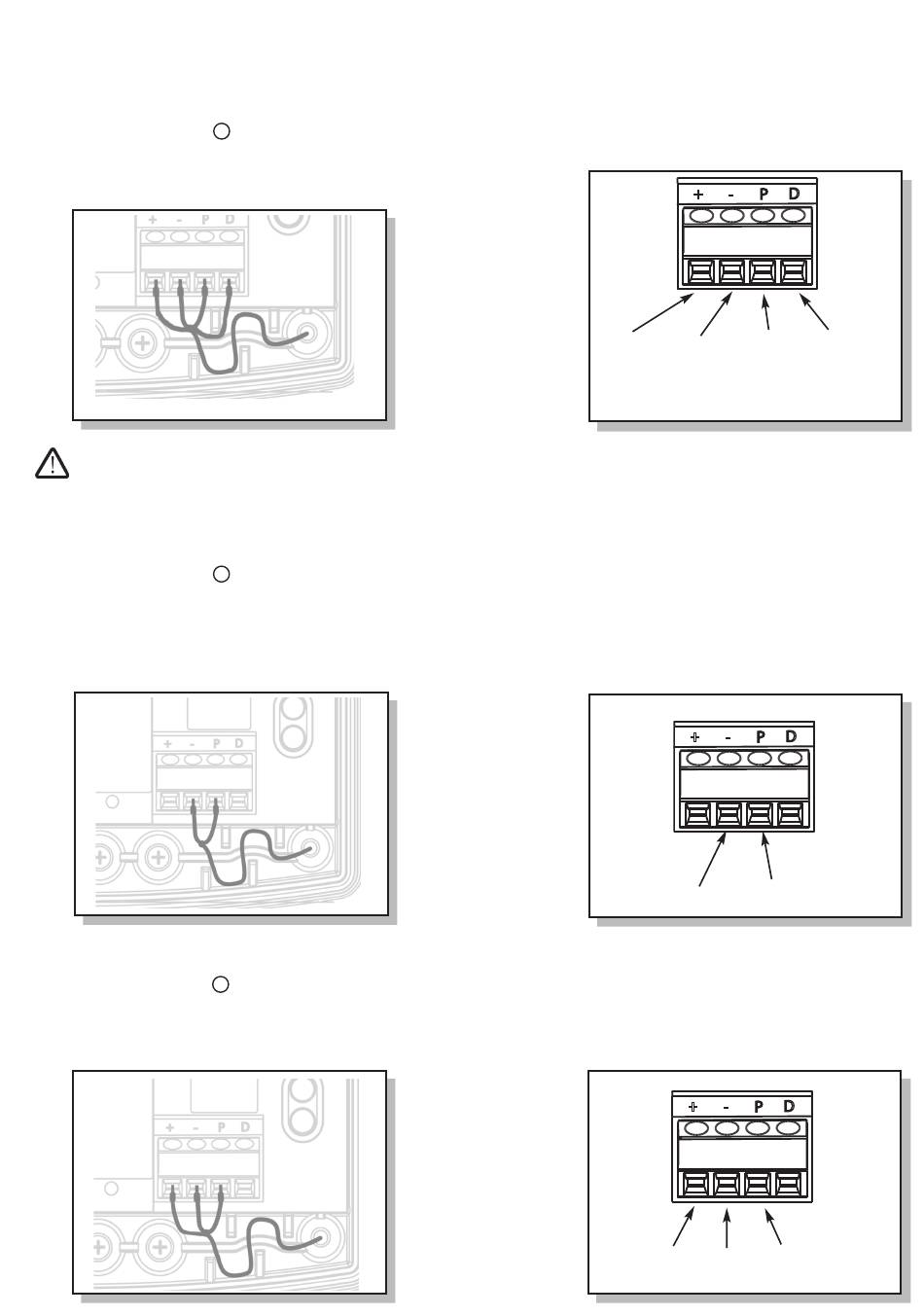

4.3.1. Anschluss von Durchfluss-Sensor vom Typ US-Echo II oder Axonic

• Kabeldurchführung am Rechenwerk durchstoßen (siehe Abbildung in 4.1).
8
• Zur Zugentlastung das Kabel hinter die entsprechende Rippe drücken.
• Die einzelnen Adern entsprechend der Farbkodierung und der
Anschlussreihenfolge anschließen.
Hinweis: US-Echo II oder Axonic Varianten oder mit zusätzlicher universeller Anschlussbox zur Spannungsversorgung werden wie
unter Pkt.4.3.2 beschrieben an das Rechenwerk angeschlossen. Details entnehmen Sie bitte den Unterlagen zum US-Echo II oder
Axonic.

4.3.2. Anschluss von konventionellen Durchfluss-Sensoren

• Kabeldurchführung 8 am Rechenwerk durchstoßen (siehe Abbildung in 4.1.).
• Zur Zugentlastung das Kabel hinter die entsprechende Rippe drücken.
• Bei Anschluss von Impulsgebern auf Basis von Reedkontakten (Standard bei Volumenmessteilen mit mechanischen Zähl-
werken) ist keine Beachtung der Polarität erforderlich!
• Bei Anschluss von elektronischen Impulsgebern (z.B. Open Collector) die Polarität beachten!
• Die einzelnen Adern entsprechend des Anschlussschemas anschließen.

4.3.3. Anschluss von Durchfluss-Sensor vom Typ US BR 473

• Kabeldurchführung am Rechenwerk durchstoßen (siehe Abbildung in 4.1.).
8
• Zur Zugentlastung das Kabel hinter die entsprechende Rippe drücken.
• Die einzelnen Adern entsprechend der Farbkodierung anschließen. Den gelben Draht nicht anschließen.
• Achtung: Durchfluss-Sensor US BR 473 nicht kompatibel zu dem Rechenwerk CF 51 in der Netzversion (s. Montageanleitung
BR 473 / Art. Nr. 14544).
+ - P
Spannung Masse Impuls
(rot) (schwarz) (blau)
4. 3. 2.
Anschlussreihenfolge
- P
Masse Impuls
+ -
Spannung Masse Impuls
(braun) (blau) (weiß)
D
Daten
(weiß)
1.
P
