4.2.2. Klemmbelegung beim CF 51

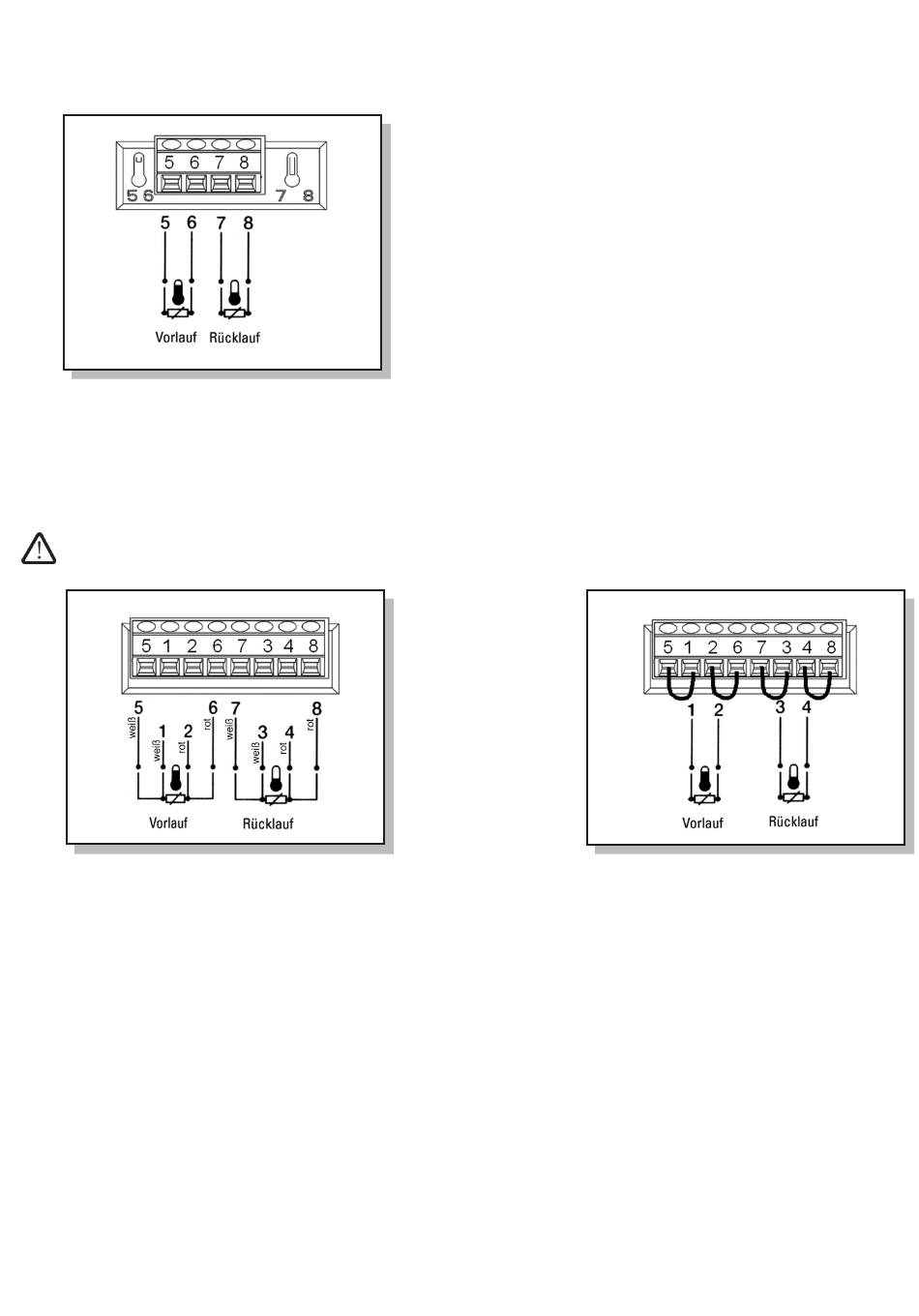

Abb.: Fühleranschluss in 2-Leitertechnik

4.2.3 Klemmenbelegung beim CF 55 (Anschluss in 4- oder 2-Leitertechnik)

Hinweis: bei Anschluss von Temperaturfühlern in 2-Leitertechnik an ein Rechenwerk CF 55 müssen die Anschlussklemmen gemäß
Abbildung überbrückt werden!
Abb.: Fühleranschluss in 4-Leitertechnik
4.3. Durchfluss-Sensor
Es können sowohl konventionelle Volumenmessteile mit 2-adriger Anschlussleitung als auch Durchfluss-Sensoren vom Typ US-
Echo II mit 4-adriger Anschlussleitung an das Rechenwerk angeschlossen werden.
Die Verwendung von Durchfluss-Sensoren des Typs US-Echo II ermöglicht neben der reinen Impulsübertragung auch die Übermitt-
lung von Störungsmeldungen über eine Datenleitung an das Rechenwerk sowie eine Spannungsversorgung des Ultraschall-
Durchfluss-Sensors durch das Rechenwerk.
Impulseingangsspezifikation
Impulseingang:
Impulsgeber.
Impulswertigkeit:
Max. Impulsfrequenz CF51
Max. Impulsfrequenz CF55
Widerstand R on / R off
Kabeldurchmesser
Aderquerschnitt
Charakteristik entsprechend EN1434-2 - Klasse IB
Reedkontakt, Open collector, Open drain oder statisches Relais
Nennwert des Rechenwerkes beachten (siehe Typenschild) !
16 Hz
128 Hz
≤150 Ω / ≥ 2MΩ
3,75 ± 0,75mm
0,2 ...1,5mm
2
Abb.: Fühleranschluss in 2-Leitertechnik
