4 Anschluss von Temperaturfühlern und Volumenmessteil

4.1. Vorbereitung

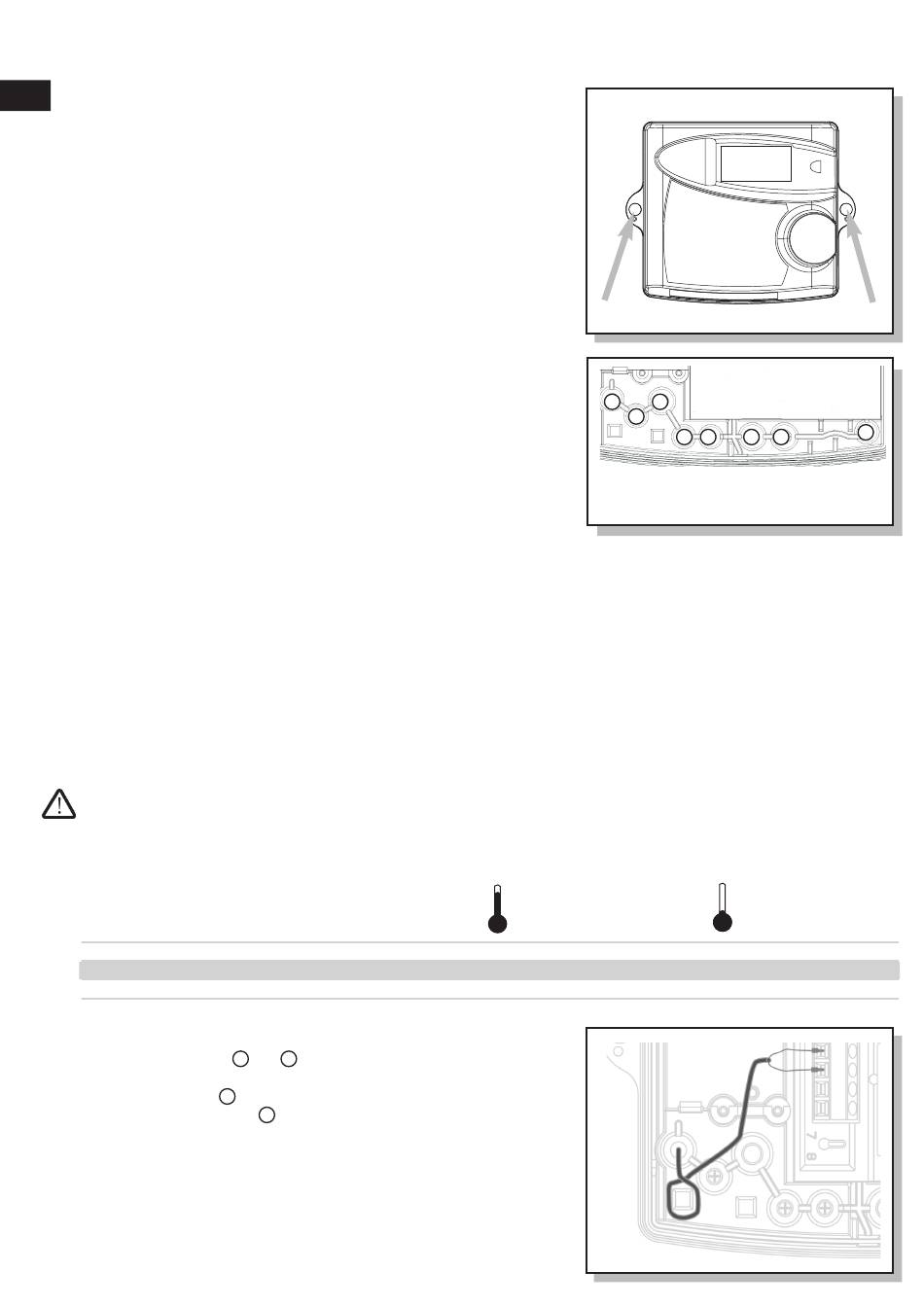

• Die seitlichen Gehäuseschrauben lösen und das Gehäuseoberteil abnehmen.
• Alle Anschlussleitungen werden durch Kabeldurchführungen in das
Gehäuseunterteil eingeführt.
• Die Zuordnung der Kabeldurchführung erfolgt abhängig von dem
Kabeldurchmesser sowie unter Berücksichtigung der Verwendung von
Optionskarten und Netzteil nach folgender Empfehlung:
Kabeldurchführungen:
1. Ø4.25 ±0.75 mm – T.-Fühler (Vorlauf)
2
2. Ø4.25 ±0.75 mm – T.-Fühler (Rücklauf)
2
3. Ø6±1 mm – Netzanschluss – Option
2
4. Ø4.25 ±0.75 mm – Option
2
5. Ø4.25 ±0.75 mm – Option
2
6. Ø6±1 mm – T.-Fühler (Vorlauf)/Option
2
7. Ø6±1 mm – T.-Fühler (Rücklauf)/Option
2
8. Ø3.75 ±0.75 mm – Volumenmessteil
2
4.2. Temperaturfühler
Nur gepaarte Temperaturfühler mit gleicher Seriennummer verwenden. Fühlerkabel vor Ort nicht kürzen oder verlängern, Einbau
der Fühler entsprechend den Richtlinien der AGFW und der DIN EN 1434.
Anschluss-Spezifikation
• Anschluss
• Kabeldurchmesser
• Maximaler Aderquerschnitt
• Typ
4.2.1. Anschluss der Temperaturfühler
Die folgenden Abbildungen (4.2.2. und 4.2.3.) und Beschreibungen beziehen sich auf den Anschluss der Temperaturfühler in
Wärmekreisläufen. Bei Anschluss der Temperaturfühler in Kälte- oder in kombinierten Wärme-Kältekreisläufen beachten Sie bitte
folgenden Anschlusshinweise:
Wärme-Heizkreislauf
Kühlkreislauf
Kombinierter Wärme-Kältekreislauf
• Kabeldurchführungen und
1
• Das Kabel des Vorlauftemperaturfühlers (=wärmere Leitung) durch
Kabeldurchführung und das Kabel des Rücklauffühlers (=kältere Leitung)
1
durch Kabeldurchführung
• Zur Zugentlastung eine Schlinge bilden und diese hinter die entsprechende
Rippe drücken (siehe Abbildung).
• Anschluss der Adern gemäß Klemmenbelegungsplan.
2-Leitertechnik, bei CF 55 auch 4-Leitertechnik
3,5mm ... 6,5mm
0,2 ... 1,5mm
2
PT100 oder PT500 nach DIN EN 60751
Nennwert des Rechenwerkes beachten - siehe Typenschild !
Heizungs-Vorlauf-Fühler
am Rechenwerk durchstoßen.
2
ziehen.
2
1
Anschlussklemme
"warm"
Vorlauf-Fühler
Rücklauf-Fühler
3
2
4 5 6 7
Anschlussklemme
"kalt"
Rücklauf-Fühler
Vorlauf-Fühler
Heizungs-Rücklauf-Fühler
8
