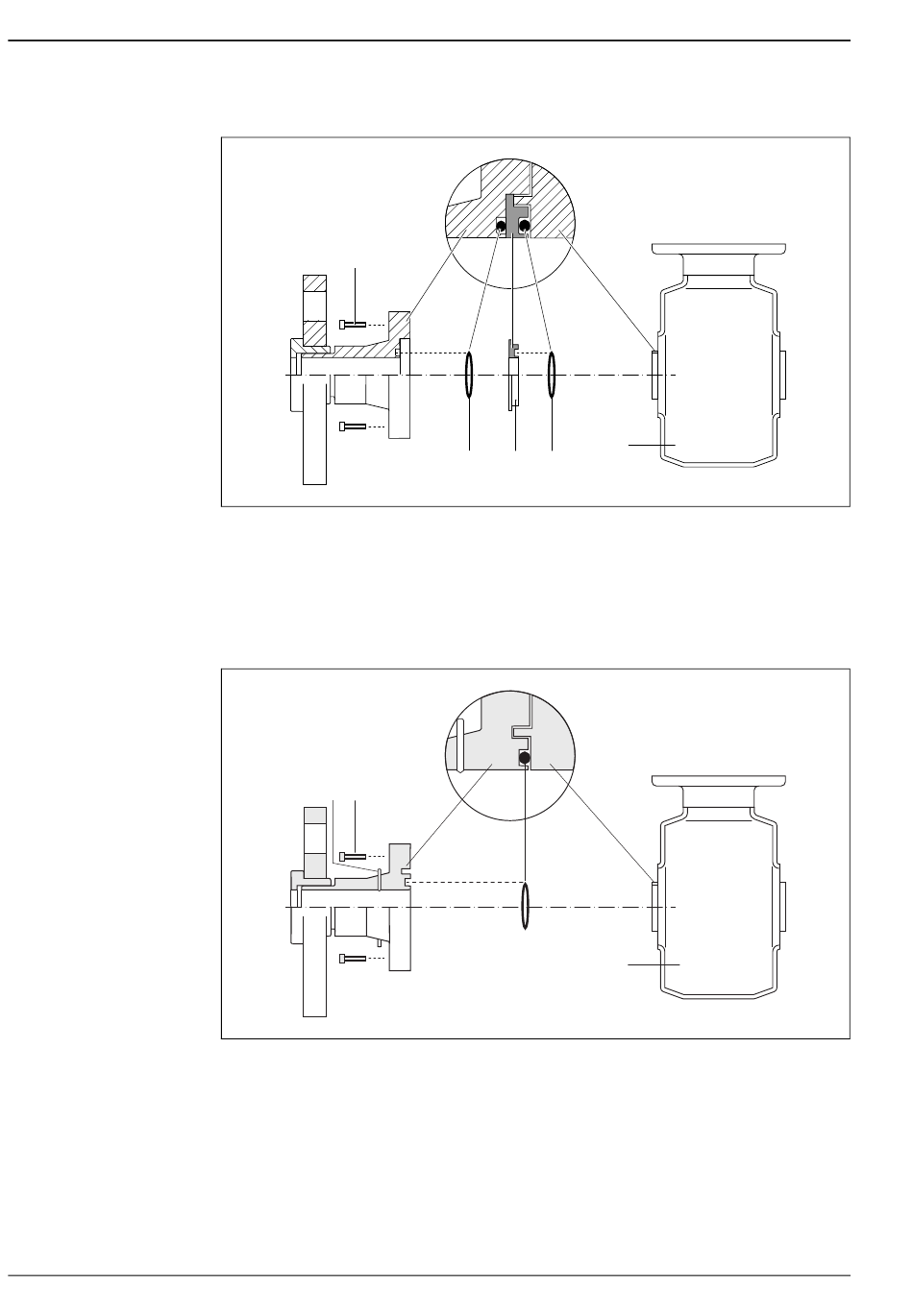

Potenzialausgleich über zusätzlichen Erdungsring
1
1
Sechskantschrauben Prozessanschluss
2
O-Ring-Dichtungen
3
Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4
Messaufnehmer
Potenzialausgleich über Erdungselektroden am Prozessanschluss
2 1
1
Sechskantschrauben Prozessanschluss
2
Integrierte Erdungselektroden
3
O-Ring-Dichtung
4
Messaufnehmer
4
2
3
2
3
4
Proline Promag 50H, 53H
A0002651
A0017293
