Gerätezeichnungen und Anschlüsse
4.6.2.7
Abschlussterminierung bei RS-422 und RS-485
4.6.3
Diagnose-Schnittstelle (Mini-B USB)
netTAP NT 100 | Gateway-Geräte
DOC081001UM20DE | Revision 20 | Deutsch | 2021-03 | Freigegeben | Öffentlich

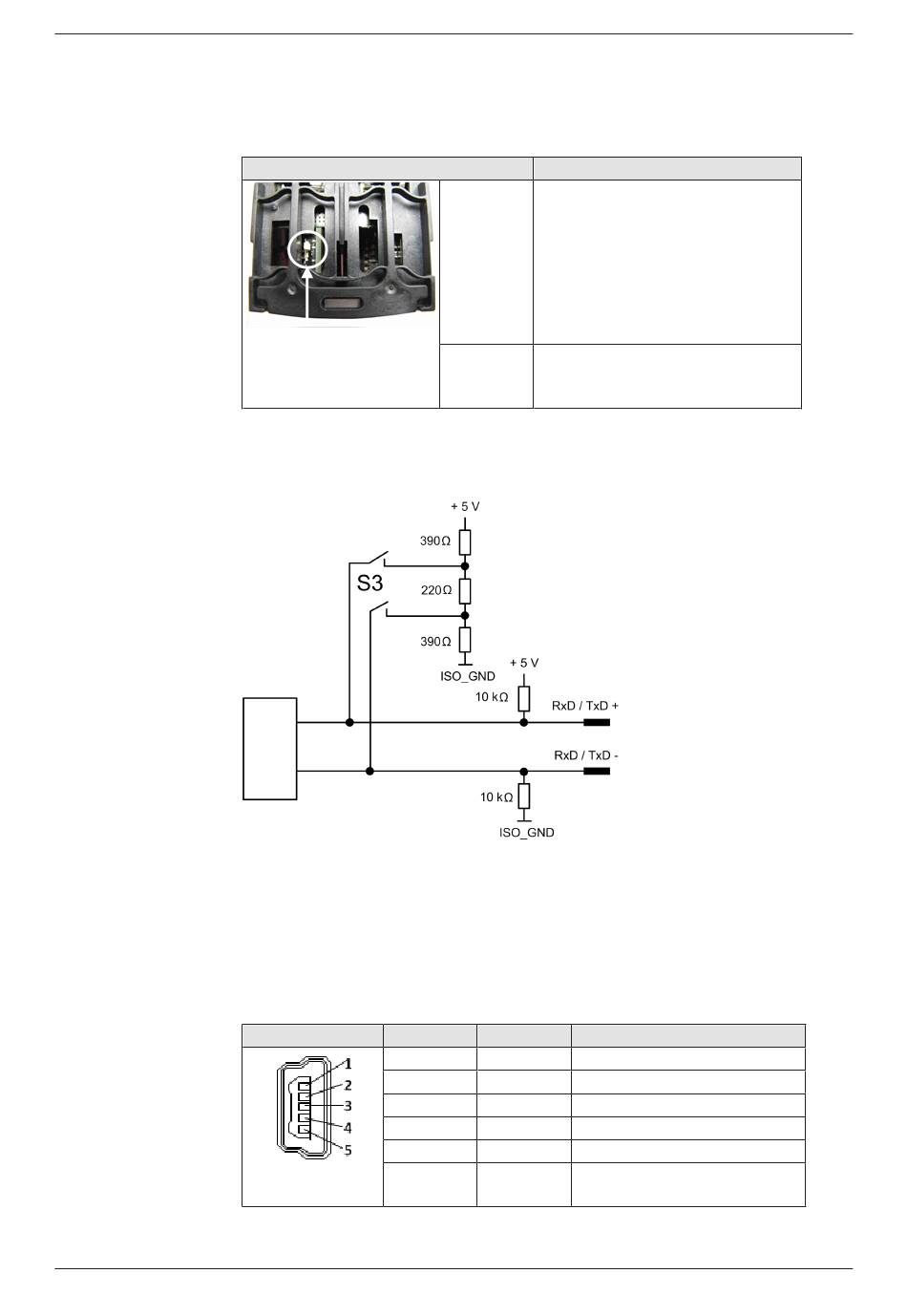

Schiebeschalter (S3) auf der Rückseite der NT 100-XX-RS-Geräte, dient
zum Aktivieren oder Deaktivieren der Abschlussterminierung.
Schalter S3
Die Abbildung zeigt den
Schalter in Position:
Ein (oben).
Tabelle 43: Abschlussterminierung bei RS-422 und RS-485
Die folgende Abbildung zeigt die RS-485-Abschlussterminierung des
Gerätes.
Abbildung 6: RS-485-Abschlussterminierung
Bei der RS-422-Schnittstelle ist die obige Beschaltung nur an den RxD-
Leitungen vorhanden.
Die USB-Schnittstelle dient zur Konfiguration und zur Diagnose.
USB
Pin
1
2
3
4
5
Schirm
Mini-B USB
5-polig
Tabelle 44: USB-Schnittstelle (Mini-B)
Beschreibung
Schalter
Terminierung eingeschaltet mit 220
nach oben:
Ohm Terminierungswiderstand
Ein
bei RS-422 zwischen RxD+ und RxD-
bzw.
bei RS-485 zwischen RxD/TxD+ und
RxD/TxD-
sowie 390 Ohm Pull-up/Pull-down-
Widerstand.
Schalter
Terminierung ausgeschaltet.
nach unten:
Aus
Signal
Beschreibung
n.c.
-
D-
Data-
D+
Data+
ID
-
GND
Bezugspotential
PE
Metallschutzkragen auf PE
38/136
© Hilscher 2009 – 2021
