Gerätezeichnungen und Anschlüsse

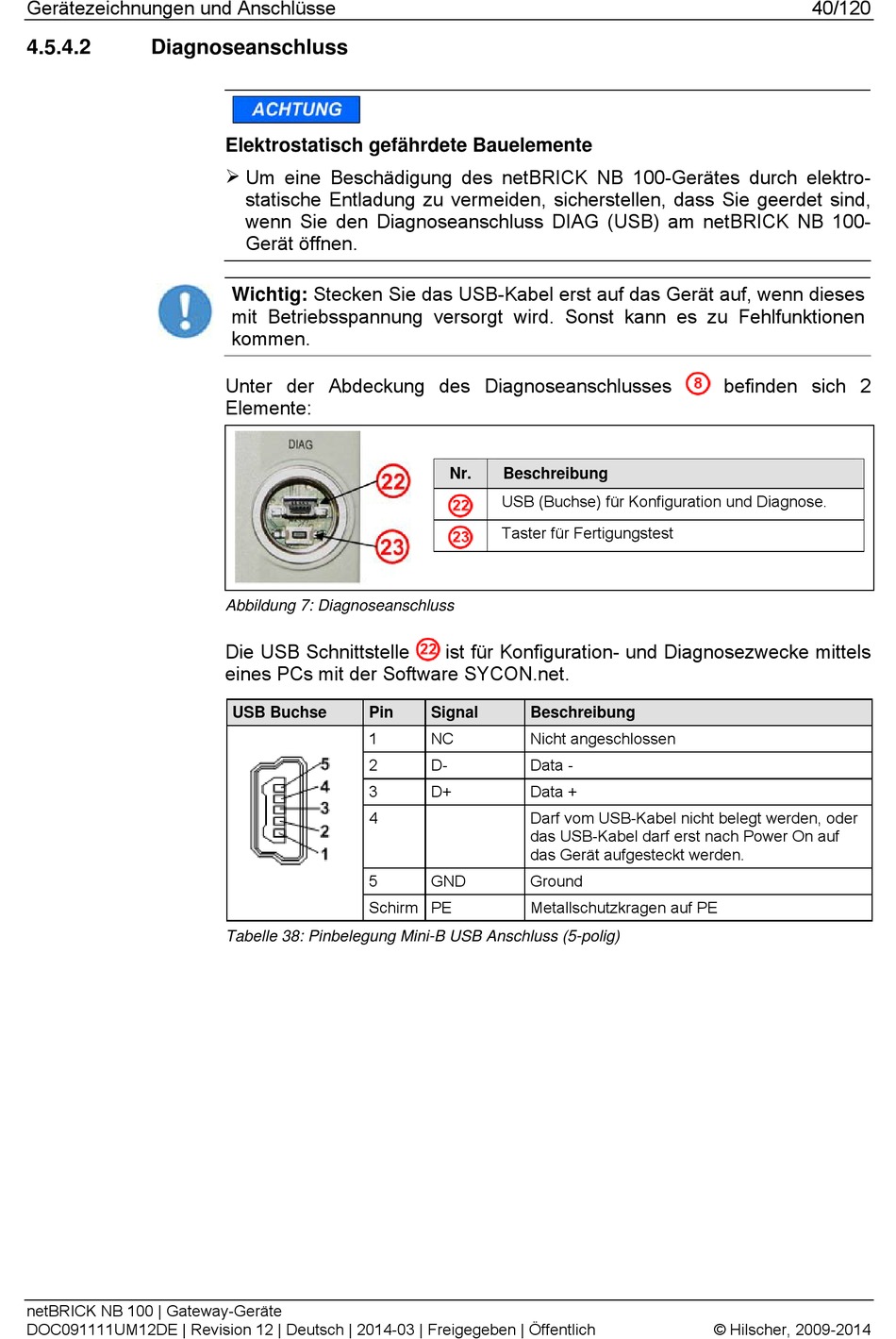

4.5.4.2 Diagnoseanschluss
netBRICK NB 100 | Gateway-Geräte
DOC091111UM12DE | Revision 12 | Deutsch | 2014-03 | Freigegeben | Öffentlich
Elektrostatisch gefährdete Bauelemente
 Um eine Beschädigung des netBRICK NB 100-Gerätes durch elektro-
statische Entladung zu vermeiden, sicherstellen, dass Sie geerdet sind,
wenn Sie den Diagnoseanschluss DIAG (USB) am netBRICK NB 100-
Gerät öffnen.
Wichtig: Stecken Sie das USB-Kabel erst auf das Gerät auf, wenn dieses
mit Betriebsspannung versorgt wird. Sonst kann es zu Fehlfunktionen
kommen.
Unter der Abdeckung des Diagnoseanschlusses
Elemente:

Abbildung 7: Diagnoseanschluss

Die USB Schnittstelle
eines PCs mit der Software SYCON.net.
USB Buchse Pin
1
2
3
4
5
Schirm PE

Tabelle 38: Pinbelegung Mini-B USB Anschluss (5-polig)

Nr. Beschreibung
USB (Buchse) für Konfiguration und Diagnose.
Taster für Fertigungstest
ist für Konfiguration- und Diagnosezwecke mittels
Signal Beschreibung
NC Nicht angeschlossen
D- Data -
D+ Data +
Darf vom USB-Kabel nicht belegt werden, oder
das USB-Kabel darf erst nach Power On auf
das Gerät aufgesteckt werden.
GND Ground
Metallschutzkragen auf PE
40/120
befinden sich 2
