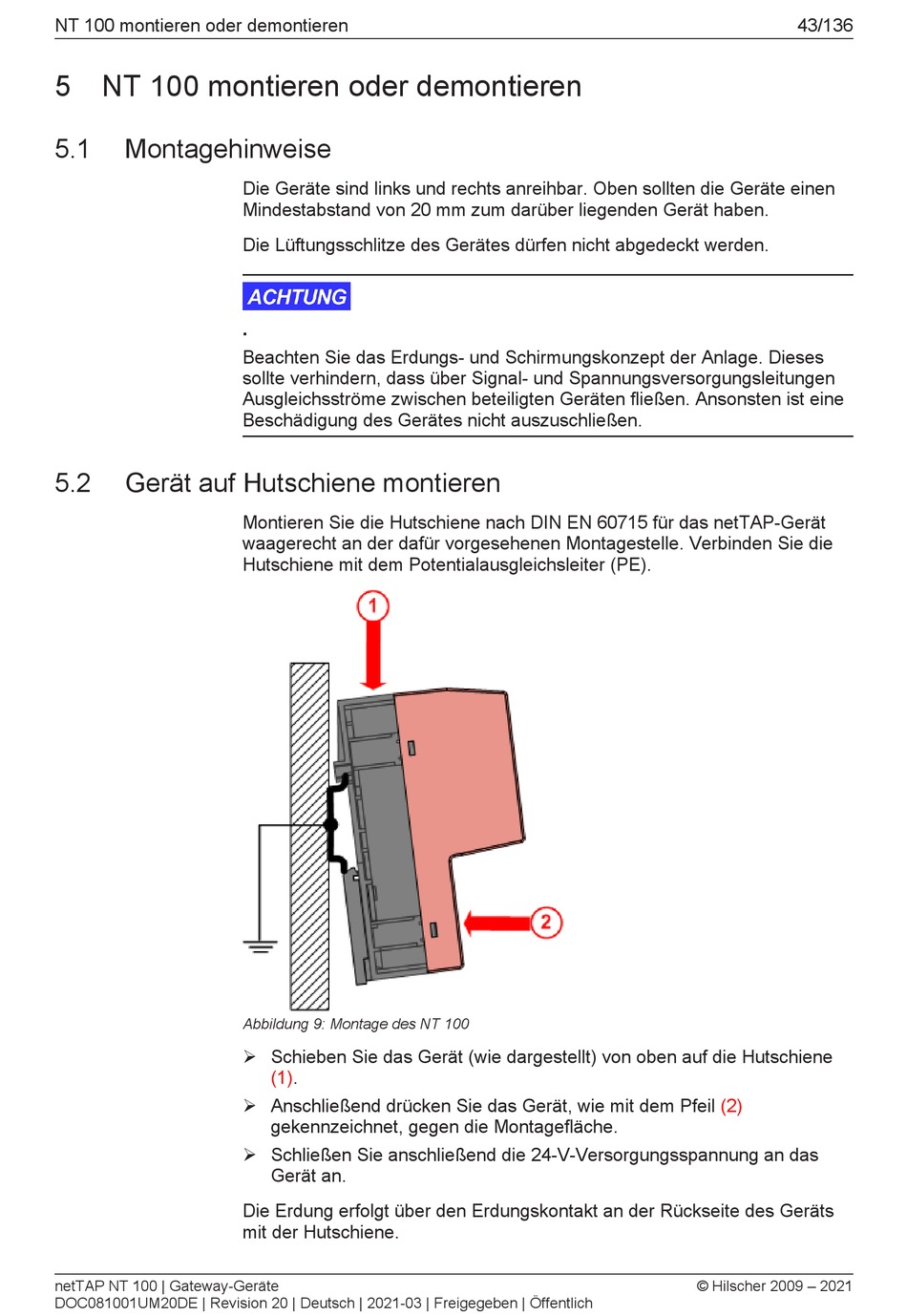

NT 100 montieren oder demontieren
5 NT 100 montieren oder demontieren
5.1
Montagehinweise
5.2
Gerät auf Hutschiene montieren
netTAP NT 100 | Gateway-Geräte
DOC081001UM20DE | Revision 20 | Deutsch | 2021-03 | Freigegeben | Öffentlich
Die Geräte sind links und rechts anreihbar. Oben sollten die Geräte einen
Mindestabstand von 20 mm zum darüber liegenden Gerät haben.
Die Lüftungsschlitze des Gerätes dürfen nicht abgedeckt werden.
.
Beachten Sie das Erdungs- und Schirmungskonzept der Anlage. Dieses
sollte verhindern, dass über Signal- und Spannungsversorgungsleitungen
Ausgleichsströme zwischen beteiligten Geräten fließen. Ansonsten ist eine
Beschädigung des Gerätes nicht auszuschließen.
Montieren Sie die Hutschiene nach DIN EN 60715 für das netTAP-Gerät
waagerecht an der dafür vorgesehenen Montagestelle. Verbinden Sie die
Hutschiene mit dem Potentialausgleichsleiter (PE).
Abbildung 9: Montage des NT 100
Ø Schieben Sie das Gerät (wie dargestellt) von oben auf die Hutschiene
(1).
Ø Anschließend drücken Sie das Gerät, wie mit dem Pfeil
gekennzeichnet, gegen die Montagefläche.
Ø Schließen Sie anschließend die 24-V-Versorgungsspannung an das
Gerät an.
Die Erdung erfolgt über den Erdungskontakt an der Rückseite des Geräts
mit der Hutschiene.
43/136
(2)
© Hilscher 2009 – 2021
