Elektroanschlüsse
Für das Modell MCA 12 HRDN1 erfolgt die Zuleizung zur Inneneinheit.
Für alle anderen Split-Kassetten ist die Elektrozuleitung zur Ausseneinheit zu
führen. Die Zuleitung muss eine eigene Absicherung haben. Zur Absicherung eignen
sich träge Sicherungsautomaten oder träge Schmelzsicherungen, darüber hinaus
sind die örtlichen Vorschriften zu beachten. Die empfohlenen Absicherungen und
Kabelquerschnitte
Verbindungsleitungen zwischen Innen- und Außeneinheit entnehmen Sie bitte
ebenfalls der Tabelle sowie den Anschlussplänen. Die Anschlüsse entnehmen Sie
bitte den Verkabelungs- und Stromlaufplänen .

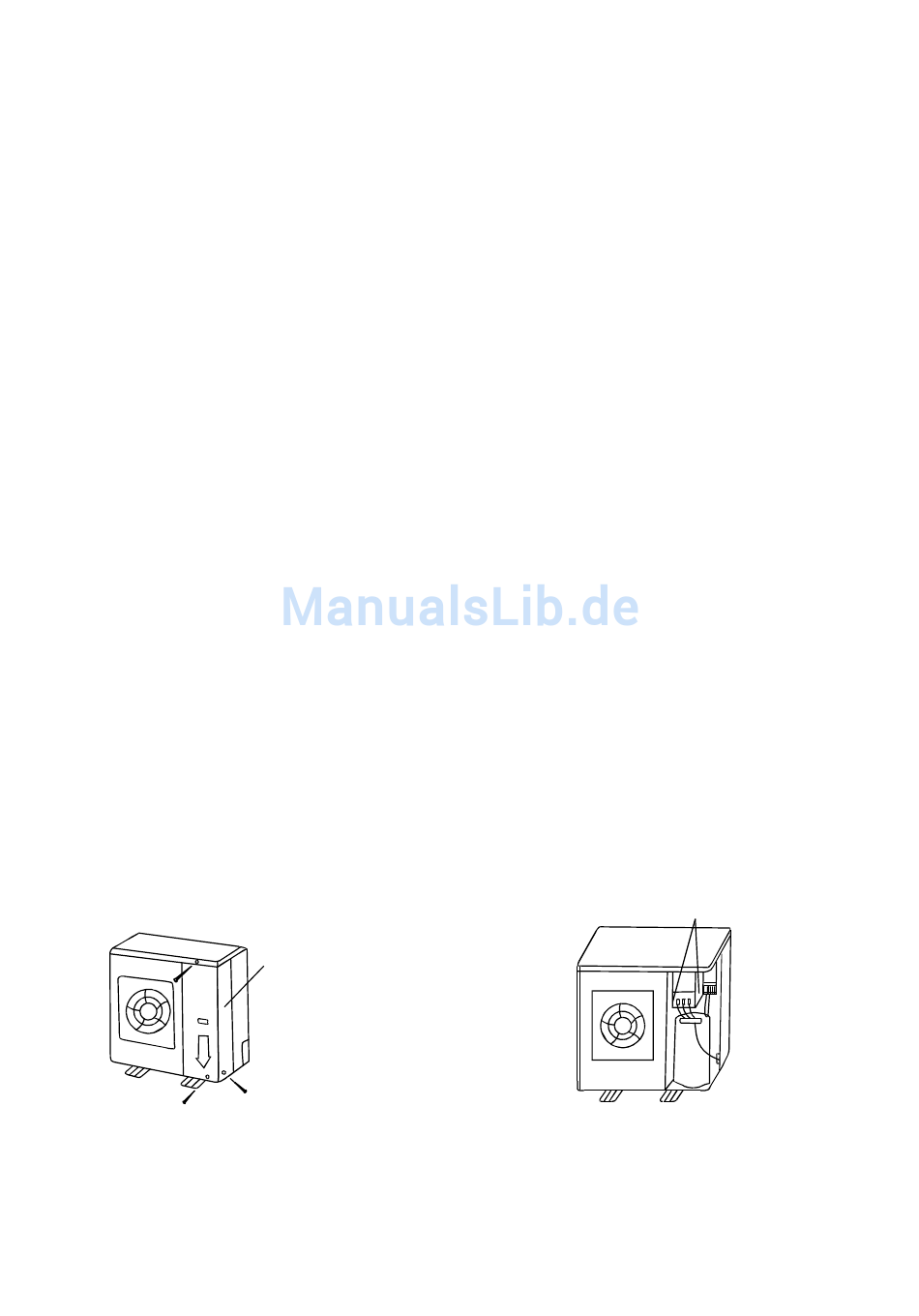

Anschlüsse Außeneinheit MOU
Die Anschlussklemmleiste befindet sich im Kompressorteil, dass Sie durch
Abnehmen des Gerätedeckels und des rechten Eck-Verkleidungsbleches leicht
erreichen. Die Kabeleinführungen mit Zugentlastung für Zu- und Verbindungsleitung
befinden sich seitlich oder auf der Rückseite des Gerätes.
Anschlüsse Inneneinheit MCA
Die Anschlussklemmleiste befindet sich seitlich am Geäuse und ist mit einer
Schutzabdeckung versehen.
Anschlüsse Inneneinheit MCC
Die Anschlussklemmleiste befindet sich hinter der Blende und ist zusätzlich mit einer
Schutzabdeckung versehen.
Befestigungsschrauben
entnehmen Sie bitte der
Eck -
verkleidungsblech
nachstehenden
33
Tabelle. Die
Klemmleiste
