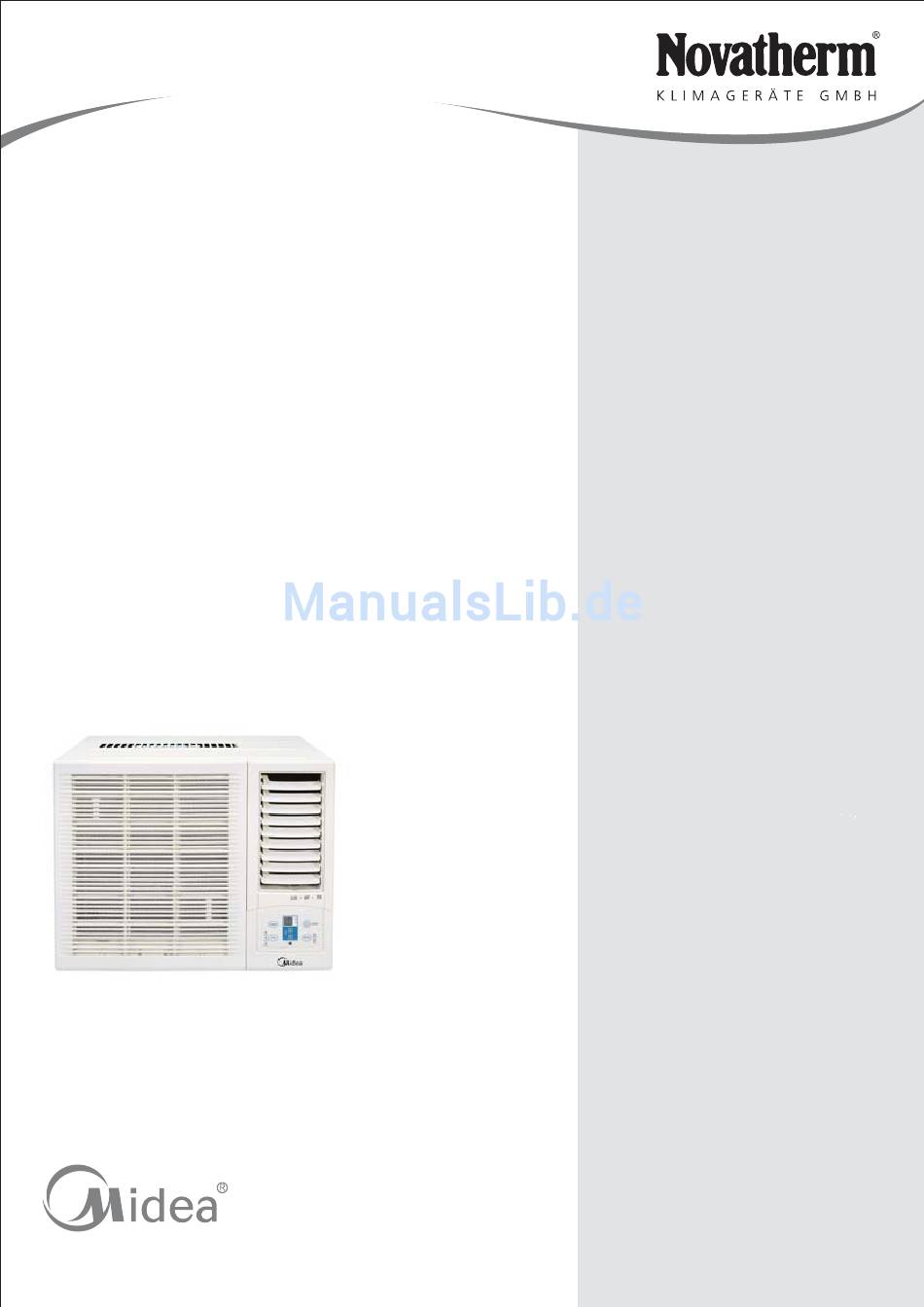

- Seite 1 Montage-, Wartungs- und Bedienungsanleitung MWH/MWF Serie Fensterklimageräte Nur Kühlen R 410 a...
-
Seite 2: Eu Declaration Of Conformity
EU Declaration of Conformity according to the EMC Directive 2004/108/EC and the Low Voltage Directive 2006/95/EC Product: Window type MWH-09CRN1-QB4 Type Designation/Trademark: MWF1-12CRN1-QB4 MWF-16CRN1-QB4 Manufacturer’s name: Midea Air Conditioner Manufacturing Co., Ltd. Manufacturer’s address: Midea Industrial City, Shunde, Foshan, Guangdong, 528311, P.R.China It is here with confirmed to comply with the requirements set out in the Council Directive on the Approximation of the Laws of the Member States relating to Electromagnetic Compatibility (2004/108/EC) and Low Voltage... - Seite 3 Beschreibung 1. Rückluftgitter 2. Luft lter 3. Blendenrahmen 4. Einbaugehäuse 5. Lufteintritt ( Aussen ) 6. Luftausblas ( Innen ) 7. Bedienpanel 8. Anschlusskabel mit Stecker 9. Infrarot - Fernbedienung 1. Anschluss des Fensterklimagerätes über den serienmässigen Stecker (siehe Fig. 2) 2.
- Seite 4 Technische Daten Fensterklimageräte Serie MWH / MWF Kältemittel R 410 A Modell MWH-09CRN1-QB4 MWF1-12CRN1-QB4 MWF-16CRN1-QB4 Spannung Ph-V-Hz 1Ph, 220-240V～, 50Hz 1Ph, 220-240V～, 50Hz 1Ph, 220-240V～, 50Hz ü 1100 Kühlung Entfeuchtungsleistung Max. Anschlussleistung Max. Stromaufnahme Anlaufstrom Kompressor Kälteölfüllmenge ESTER OIL VG74 .350...
- Seite 5 Bedienungsanleitung Regelung : Bedienung am Gerät MWH 09 CRN1 MWF1- 12 CRN1 , MWF 18 CRN1 Timer Timer SWING POWER POWER SWING SLEEP SLEEP COOL TEMP COOL TEMP MODE MODE HIGH HIGH MODE : Drucktaste Betriebsarten TIMER : Drucktaste Timer COOL : LED - Anzeige Kühlen POWER : Drucktaste EIN / AUS DRY : LED - Anzeige Entfeuchten...
- Seite 6 Funktionen : Drucktaste POWER : Drucktaster zum EIN und AUS - Schalten des Klimagerätes Drucktaste MODE: Drucktaste zur Wahl der gewünschten Betriebsart. Durch jedes Drücken wechseln Sie von der Betriebsart COOL - Kühlen zu FAN - Nur Lüften und und DRY - Entfeuchten. Je nach gewählter Betriebsart leuchtet ein grünes LED neben der MODE - Taste und zeigt die Betriebsart COOL - FAN - oder DRY an.
- Seite 7 Betriebsart DRY / Entfeuchten : Durch Drücken der MODE - Taste gelangen Sie zur Funktion ENTFEUCHTEN. Diese Betriebsart können Sie wählen , wenn die Raumluft sehr feucht ist und wenn schnellst- möglich ein angenehmes Raumklima hergestellt werden soll. In der betriebsart DRY schaltet die Regelung automatisch auf die kleinste Lüfterstufe, die mittlere und hohe Lüfterstufe sind dann blockiert.
-
Seite 8: Bedienung Über Infrarot - Fernbedienung
Bedienung über Infrarot - Fernbedienung Mit der im Standard - Lieferumfang enthaltenen Infrarot - Fernbedienung, haben Sie die Möglichkeit, komfortabel alle Einstellungen und Funktionen von Ihrem Sitzplatz aus vorzunehmen. Die Reichweite der Fernbedienung beträgt max. 7 Meter Jeder Sendebefehl der Fernbedienung wird mit einem Piepton am Klimagerät bestätigt und das entsprechende LED am Bedientableau leuchtet grün Alle Funktionen sind identisch mit denen des Bedienpanels am Klimagerät. -
Seite 9: Einstellen Der Luftausblaslamellen
Einstellen der Luftausblaslamellen Die Einstellung der vorderen horizontalen Luftausblas - lamellen erfolgt manuell. Zur Vermeidung von Kondensat - bildung am Gehäuse , sollten die OBERE und UNTERE Lamelle immer waagrecht stehen. Nach Beendigung der Kühlsaison, sollten Sie die Ausblas - lamellen schliessen. - Seite 10 Sollte das Klimagerät dort installiert sein, wo Passanten oder Gegenstände durch das heraustropfende Wasser belässtigt oder beschädigt werden, haben Sie die Möglichkeit, über das mitgelieferte Zubehör, einen Kondensatanschluss direkt am Gerät anzuschliessen. Die darüber hinaus benötigten Teile wie Abflussrohre , Befestigungsschellen etc. gehören NICHT zum Lieferumfang des Klimagerätes und sind im örtlichen Fachhandel zu besorgen.
-
Seite 11: Installation
Installation 1. Überprüfen Sie nach dem Auspacken das Klimagerät auf äussere Beschädigungen 2. Nehmen Sie das Rückluftgitter aus seiner Halterung ( Fig. 1 ) 3. Entnehmen Sie den Luftfilter ( Fig. 2 ) 4. Entfernen Sie die 2 Befestigungsschrauben ( Fig. 3 ) 5. - Seite 12 Stromlaufplan MWH 09 CRN1 Lüfter- Motor 2,5mF Bedientableau Kondensator Hauptplatine Raumtemperatur - Fühler Kondensator Kompressor - Schütz 25mF COM P RELAY Verdampfer - Fühler COM. N.O. BLUE BLACK Trafo BLACK or BROWN ( L ) Zuleitung 230 V mit WHITE or BLUE ( N ) Stecker Kompressor YELLOW / GREEN...
-
Seite 13: Masszeichnung Serie Mwh, Mwf1, Mwf
Masszeichnung Serie MWH, MWF1, MWF MWH-09CRN1-QB4 220021403010 ： Seitenansicht LINKS Frontansicht Seitenansicht RECHTS MWF1-12CRN1-QB4 220021702880： Left view Front view Right view Seitenansicht LINKS Frontansicht Seitenansicht RECHTS MWF-16CRN1-QB4 220021800960: Seitenansicht LINKS Frontansicht Seitenansicht RECHTS...
