4 Transporte y configuración de la máquina

4.1 Lugar de montaje

El lugar de montaje debe cumplir los siguientes requisitos:
– Base estable con una superficie recta y uniforme (para
obtener información sobre el peso de la máquina, con-
sulte la sección 3.1).
– Mantenga 30 cm de área de trabajo libre a ambos lados
y en la parte frontal de la máquina.
– Los puertos de electricidad y aire comprimido deben ser
fácilmente accesibles.
La presión de servicio óptima es de 5,5 bares
(± 0,5 bares). Si la presión de servicio es infe-
rior a 5 bares, no se obtendrán resultados de
prensado satisfactorios. Una presión de servicio
superior a 6 bares causará un mayor desgaste
de la máquina.
4.2 Transporte de la máquina
► A la hora de transportar la máquina, póngase
siempre calzado de trabajo con protección.
► Solo RS: Vacíe el recipiente de residuos antes de cada
transporte.
► Tenga en cuenta el peso de la máquina (consulte la
sección 3.1). Utilice un equipo auxiliar de transporte en
caso necesario.
► Para mover la máquina sujétela siempre por las asas de
transporte laterales.
► A la hora de preparar la máquina para su envío (por
ejemplo, en caso de mantenimiento), utilice el embalaje
de transporte.
4.3 Desembalaje de la mercancía
► Compruebe si la mercancía incluye todo lo necesario
(para obtener información sobre el volumen de
suministro, consulte la información que aparece a
continuación).
► Guarde siempre el embalaje de transporte.
► Asegúrese de que el usuario pueda acceder al manual
de instrucciones en todo momento.

4.4 Volumen de suministro

– Máquina de desaislado y prensado
– Cable de conexión de red (10 A, 250 V)
– Manguera de aire comprimido
– Llave Allen de 2,5 mm (RS: 2,5 mm y 5 mm)
– Manual de instrucciones
– Opcional: Cargador CRIMPFIX (Nr. de pedido
2443370000)
2549630000/00/09.2017

4.5 Establecimiento de las conexiones

► Instale la máquina en el lugar previsto.

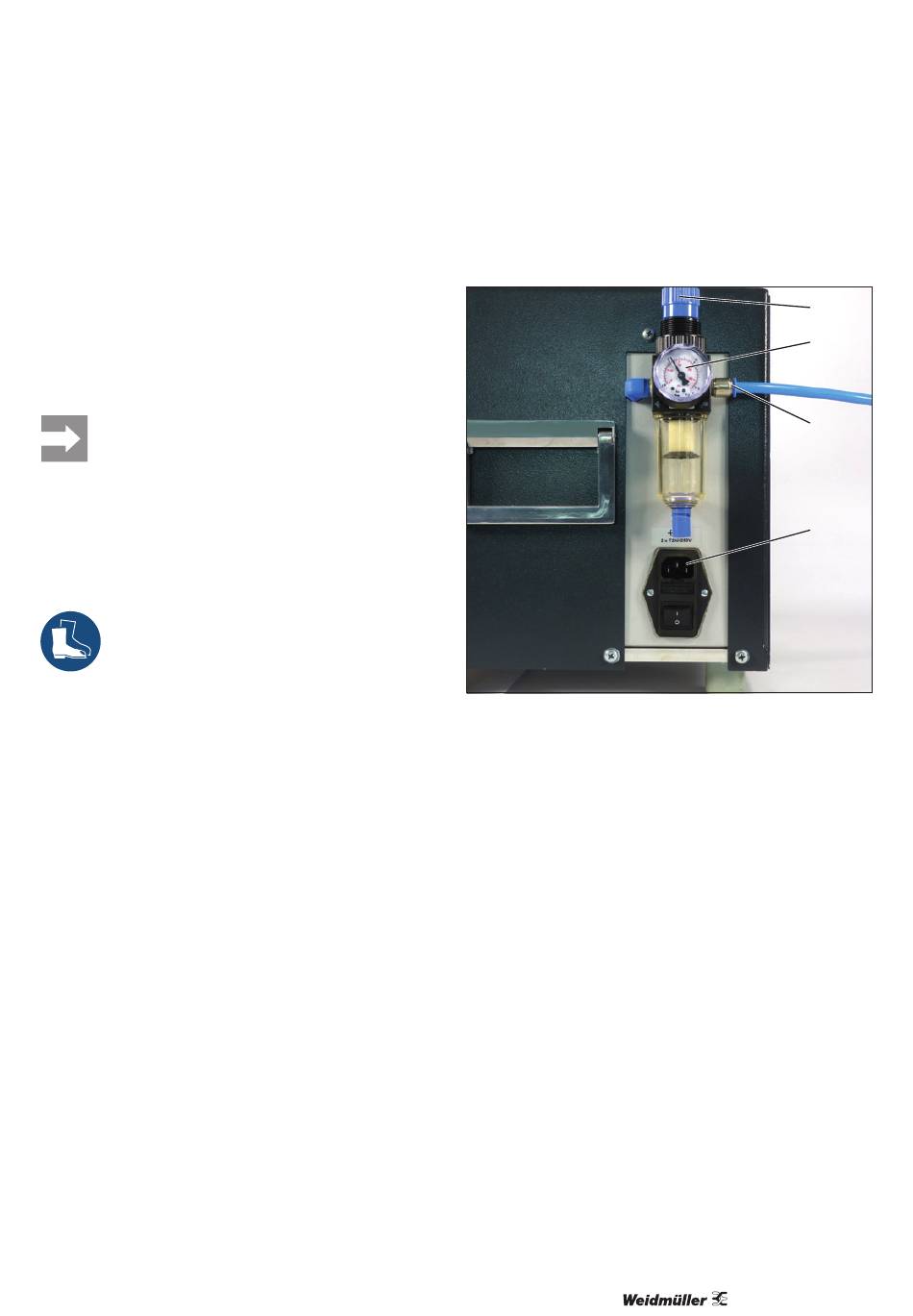

Ilustración 4.1 Establecimiento de las conexiones
► Primero empalme la manguera de aire comprimido en la
unidad de control de aire comprimido de la máquina (1).
► Solo entonces conecte la manguera de aire comprimido
en la fuente de aire comprimido.
► Compruebe la pantalla indicadora del manómetro (2).
La presión de servicio debe encontrarse entre 5 y 5,5
bares.
► Es necesario reajustar la presión de servicio. Para ello,
tire del tornillo de ajuste (3) hacia arriba y gírelo con
ciudado:
– Para aumentar la presión gírelo en el sentido de las
manecillas del reloj
– Para reducir la presión, gírelo en el sentido contrario
a las manecillas del reloj
► Inserte el cable de alimentación en el conector hembra
de conexión de alimentación (4) de la máquina y conéc-
telo a la fuente de alimentación.
