7.7 Onderhouden van de stripunit

► Verzeker dat de kabelstrengbevestigingsunit in de voor-
ste positie is.
► Duw de gereedschapsunit naar achteren en zwenk hem
naar rechts.
1

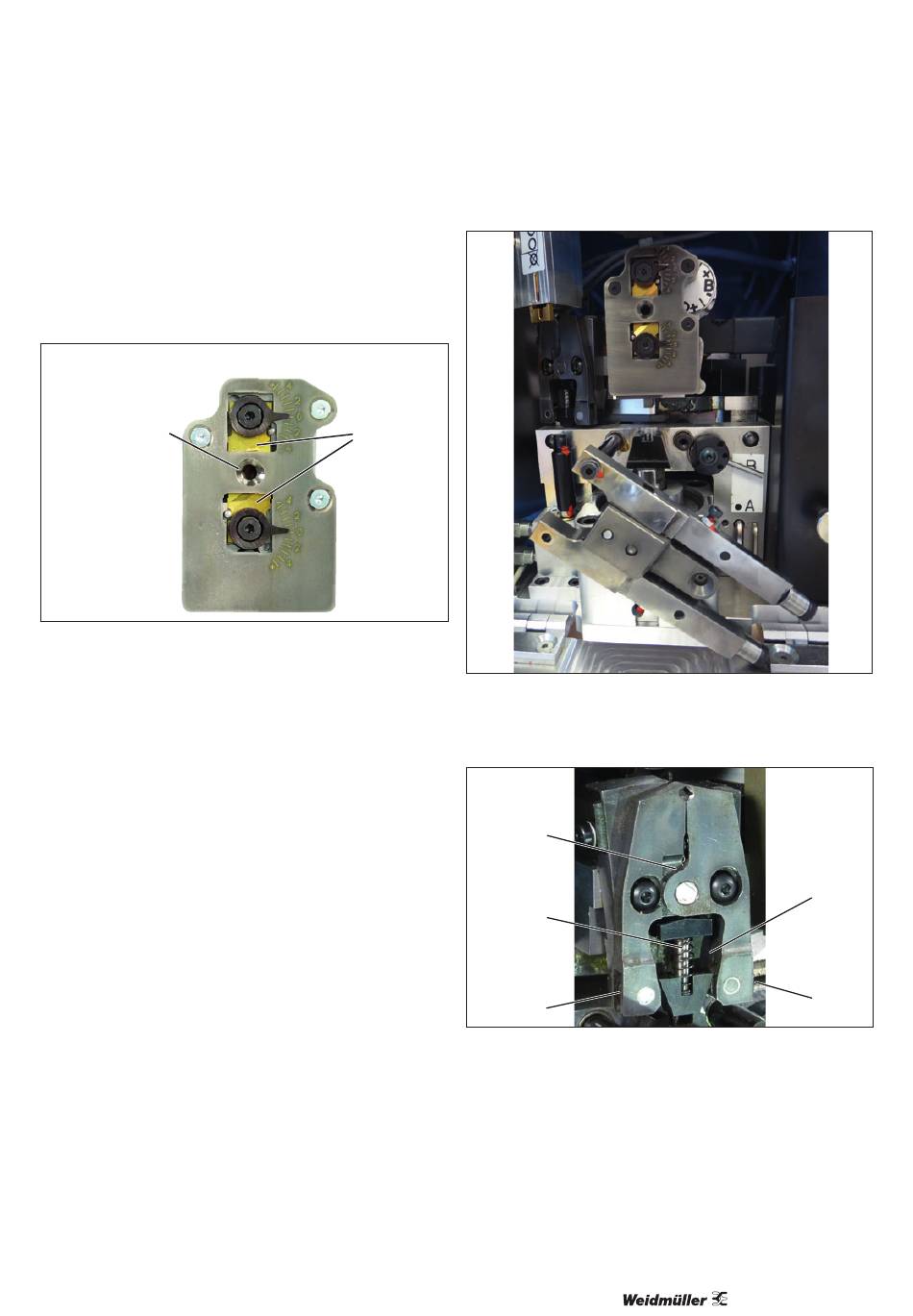

Afbeelding 7.4 Stripunit
► Maak het gebied rond het gat (1) schoon met een bor-
stel.
► Gebruik indien nodig een zachte doek en wat spiritus.
► Controleer het blad (2). Indien nodig de bladen vervan-
gen (zie sectie 8.3).

7.8 Onderhouden van het krimpgereedschap

Om het krimpgereedschap te bereiken moet u de kabel-
strengbevestigingsunit ontmantelen.
► Verzeker dat de kabelstrengbevestigingsunit in de voor-
ste positie is geplaatst (Figure 7.3, B).
► Verwijder de schroef rechtsonder van de kabelstrengbe-
vestigingsunit (Figure 7.3, 4).
► Trek de kabelstrengbevestigingsunit voorzichtig naar vo-
ren uit. Voor Crimpfix R: zorg ervoor dat de afstandsring
op de as blijft.
► Kantel de kabelstrengbevestigingsunit naar de zijkant en
zet hem voorzichtig neer.
2549630000/00/09/2017
2
L, LS
Schoonmaken en onderhouden van de machine
Afbeelding 7.5 Ontkoppelde kabelstrengbevestigingsunit
Aanvullend maandelijks onderhoud:
2
3
1
Afbeelding 7.6 Krimpgereedschap
► Controleer of de rollers (1) op het krimpgereedschap in
staat zijn vrij te bewegen.
► Controleer of de rollers (2) op de hulshoudertangen in
staat zijn vrij te bewegen.
► Indien nodig beide punten oliën.
► Olie de geleidepin (3) van de hulshouderunit.
► Olie de laterale loopvlakken (4) van de hulshouderunit.
► Herplaats de kabelstrengbevestigingsunit en zet hem
vast.
4
