4

Transport et mise en place de la machine

4.1 Emplacement d'installation

Le lieu d'installation doit satisfaire aux exigences sui-
vantes :
– Des fondations stables avec une surface plane et
régulière (pour le poids de la machine, voir le para-
graphe 3.1).
– Une zone de travail dégagée sur 30 cm devant la ma-
chine et sur les deux côtés.
– Des alimentations en électricité et air comprimé à proxi-
mité et facilement accessibles.
Une pression de fonctionnement optimale égale
à 5,5 bars (± 0,5 bar). Avec une pression de
fonctionnement inférieure à 5 bars, la qualité des
sertissages n'est pas satisfaisante. Une pression
de fonctionnement supérieure à 6 bars provoque
une usure accélérée de la machine.

4.2 Transport de la machine

► Toujours porter des chaussures de sécurité
protégeant les pieds lors du transport de la
machine.
► Seulement RS : vider la cuve à déchets avant tout trans-
port.
► Vérifier le poids de la machine (voir le paragraphe 3.1).
Utiliser une aide au transport en cas de besoin.
► Pour déplacer la machine, utiliser systématiquement les
poignées latérales de transport.
► Pour préparer la machine au transport (pour une opé-
ration d'entretien, par exemple), utiliser l'emballage de
transport.
4.3 Déballage du produit livré
► Vérifier que la livraison est complète (voir ci-dessous le

contenu de la livraison).

► Conserver l'emballage de transport.
► S'assurer que le mode d'emploi est à disposition des
utilisateurs à tout moment.
4.4 Contenu de la livraison
– Machine à dénuder et à sertir
– Câble d'alimentation secteur (10 A, 250 V)
– Tuyau d'air comprimé
– Clé Allen 2,5 mm (RS : 2,5 et 5 mm)
– Mode d'emploi
– En option : MAGAZINE CRIMPFIX (nº de com-
mande 2443370000)
2549630000/00/09.2017

4.5 Mise en place des branchements

► Placer la machine à l'emplacement souhaité.

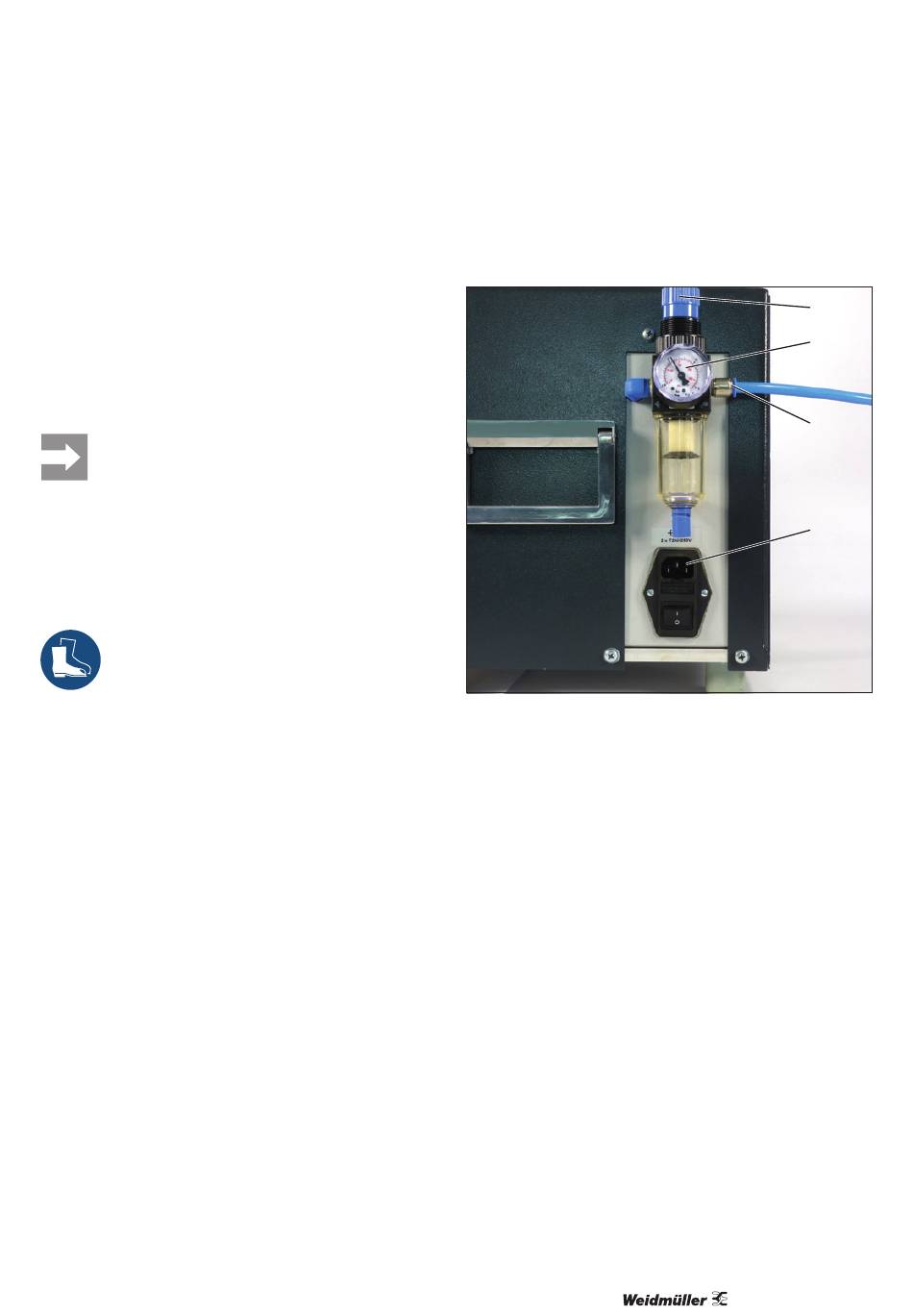

Figure 4.1 Mise en place des branchements
► Commencer par raccorder le tuyau d'air comprimé sur
l'unité de maintenance à air comprimé de la machine (1).
► Raccorder ensuite le tuyau d'air comprimé à la source
d'air comprimé.
► Vérifier l'affichage du manomètre (2).
La pression de fonctionnement doit être comprise entre
5 et 5,5 bars.
► Si nécessaire, réajuster la pression de fonctionnement.
Pour ce faire, tirer la vis de réglage (3) vers le haut et la
faire tourner avec précaution :
– Pour augmenter la pression, tourner dans le sens
horaire
– Pour réduire la pression, tourner dans le sens anti-
horaire
► Raccorder le câble d'alimentation à la prise d'alimenta-
tion secteur (4) de la machine, puis le brancher sur le
secteur.
3
2
1
4
