5.2 Zmienianie rolki tulejek kablowych

► Obróć blokadę na przedniej klapie w celu jej otwarcia.
► Otwórz przednią klapę do dołu.
► Naciśnij śrubę transportową całkowicie ku górze i wycią-
gnij pas tulejek kablowych z jednostki transportowej.
► Patrz rozdział 5.2.
5.3 Ustawianie długości usuwania izolacji
(tylko RS)
Każda końcówka tulejkowa jest oznaczona odpowiednią
literą:
16 mm = A 14 mm = B
► Sprawdź, czy odpowiednia litera (A lub B) jest ustawiona
w następujących, czterech elementach:
1. Ogranicznik tulejki (Figure 3.2, 4)
2. Urządzenie zwalniające (Figure 3.2, 8)
3. Uchwyt mocowania gołego przewodu (Figure 3.2, 11)
4. Klin otwierający (Figure 3.2, 1)
Konfigurowanie ogranicznika tulejki

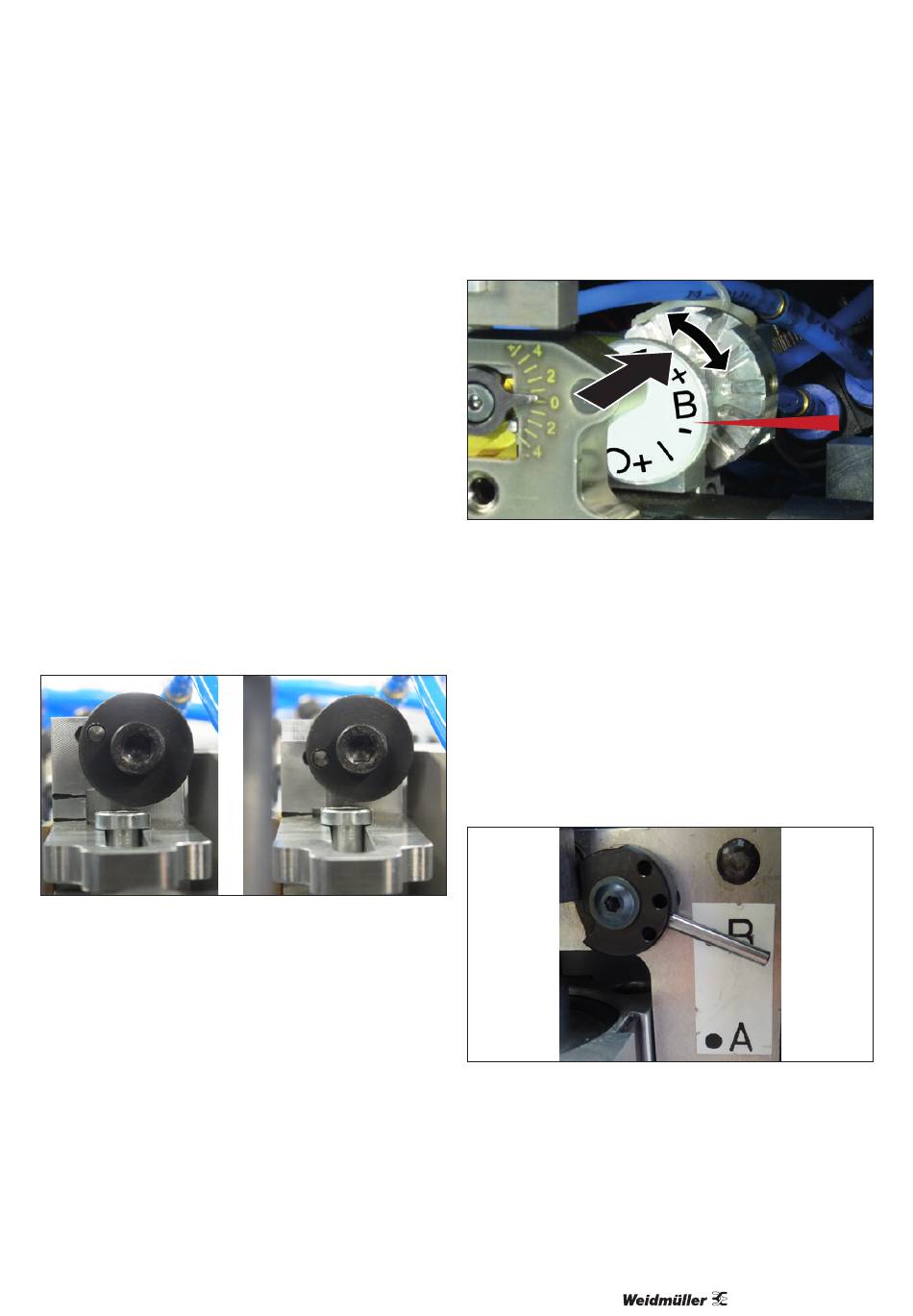

Ilustracja 5.1 Konfiguracja ogranicznika tulejki
► Kluczem imbusowym (5 mm) ustaw pokrętło regulacji
tak, aby wymagana wartość była widoczna.
Dwie kreski=A, jedna kreska =B.
2549630000/00/09/2017
Regulowanie długości usuwania izolacji na urządze-
niu zwalniającym
Ilustracja 5.2 Regulacja urządzenia zwalniającego (ustawienie: B)
Urządzenie pozwala na ustawianie różnych długości usu-
wania izolacji.
► Naciśnij pokrętło regulacji do tyłu i obróć je aż do usta-
wienia odpowiedniej wartości w oznaczonej pozycji.
► Zwolnij pokrętło regulacji aż do zablokowania.
Regulacja jest możliwa w granicach wybranego zakresu (A
lub B):
► W celu zwiększenia długości usuwania izolacji, obróć
w kierunku „+", w celu zmniejszenia długości usuwania
izolacji, obróć w kierunku „-".
Konfigurowanie uchwytu mocowania gołego przewo-
du
Ilustracja 5.3 Uchwyt mocowania gołego przewodu - konfiguracja
(ustawienie: B)
► Pociągnij jednostkę narzędzia do przodu i ustaw dźwi-
gnię w położeniu odpowiadającym żądanej wartości.
