5.2 Byta ändhylsans spole
► Vrid låset på frontplattan för att öppna den.
► Sväng frontplattan nedåt.
► Tryck upp transportskruven helt och dra ut ändhylsans
rem ur transportenheten.
► Se avsnitt 5.2.
5.3 Ställa in avisoleringslängden (endast
RS)
En bokstav finns för varje ändhylsa:
16 mm = A 14 mm = B
► Kontrollera om den gällande bokstaven (A, eller B) är
inställd för följande fyra komponenter:
1. Hylsstopp (Figure 3.2, 4)
2. Lösgöringsenhet (Figure 3.2, 8)
3. Montagehållare för flertrådiga ledare (Figure 3.2, 11)
4. Öppningskil (Figure 3.2, 1)
Konfigurera hylsstoppet

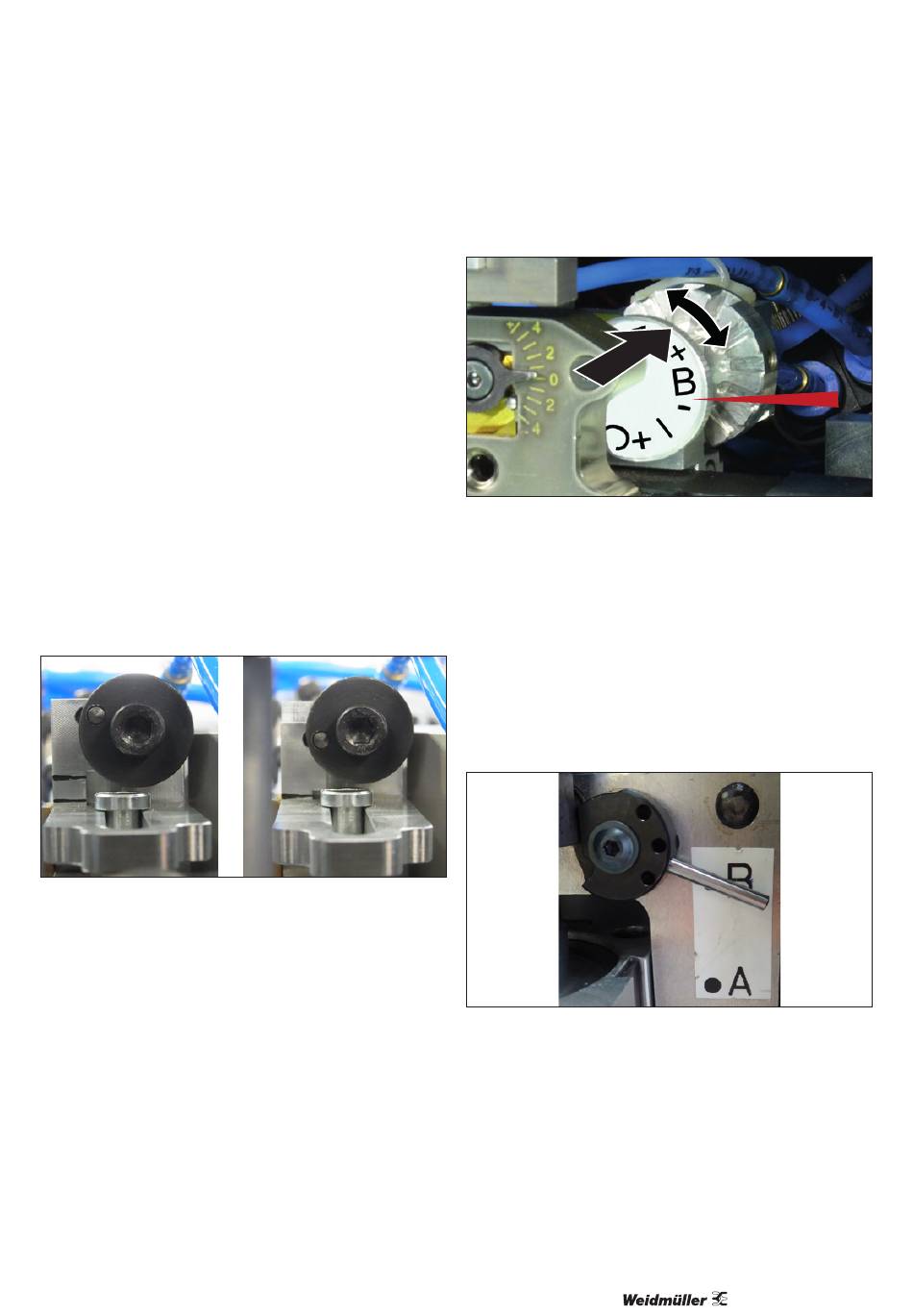

Bild 5.1 Konfiguering av hylsstopp
► Vrid inställningsratten med sexkantsnyckeln (5 mm) så
att önskat värde är synligt.
Två streck=A, ett streck =B.
2549630000/00/09/2017
Ställa in avisoleringslängden på lösgöringsenheten
Bild 5.2 Inställning av lösgöringsenhet (inställt: B)
Du kan variera avisoleringslängden med hjälp av inställ-
ningen.
► Tryck inställningsratten bakåt och vrid den så att önskat
värde hamnar vid den markerade positionen.
► Lossa inställningsratten så att den låser fast.
Du kan göra fininställningar inom det valda konfigurations-
området (A eller B):
► Vrid mot + för att öka avisoleringslängden och mot – för
att minska avisoleringslängden.
Konfigurera montagehållaren för flertrådiga ledare
Bild 5.3 Montagehållare för flertrådiga ledare (inställt: B)
► Dra verktygsenheten framåt och ställ in spaken till öns-
kat värde.
