samblare și instalare
Dispozitivul este ambalat într-o singură cutie. Scoateți tot materialul de ambalare și verificați
ca dispozitivul să nu fie deteriorat. Nu folosiți încălzitorul dacă este deteriorat, ci contactați
întotdeauna furnizorul. Păstrați ambalajul pentru depozitare și pentru transport în condiții de
siguranță.
Asamblare
Așezați corpul principal pe o suprafață uniformă (Figura 6, poz. 7).
1.
Trageți ștecherul (Figura 6, poz. 4) prin deschiderea centrală a capacului de bază (Figura
2.
6, poz. 6) și prin bază (Figura 6, poz. 5).
Reuniți corpul principal, capacul bazei și baza.
3.
Așezați șaibele (Figura 6, poz. 1) și fixați șuruburile Allen (Figura 6, poz. 2) cu cheia Allen
4.
inclusă.

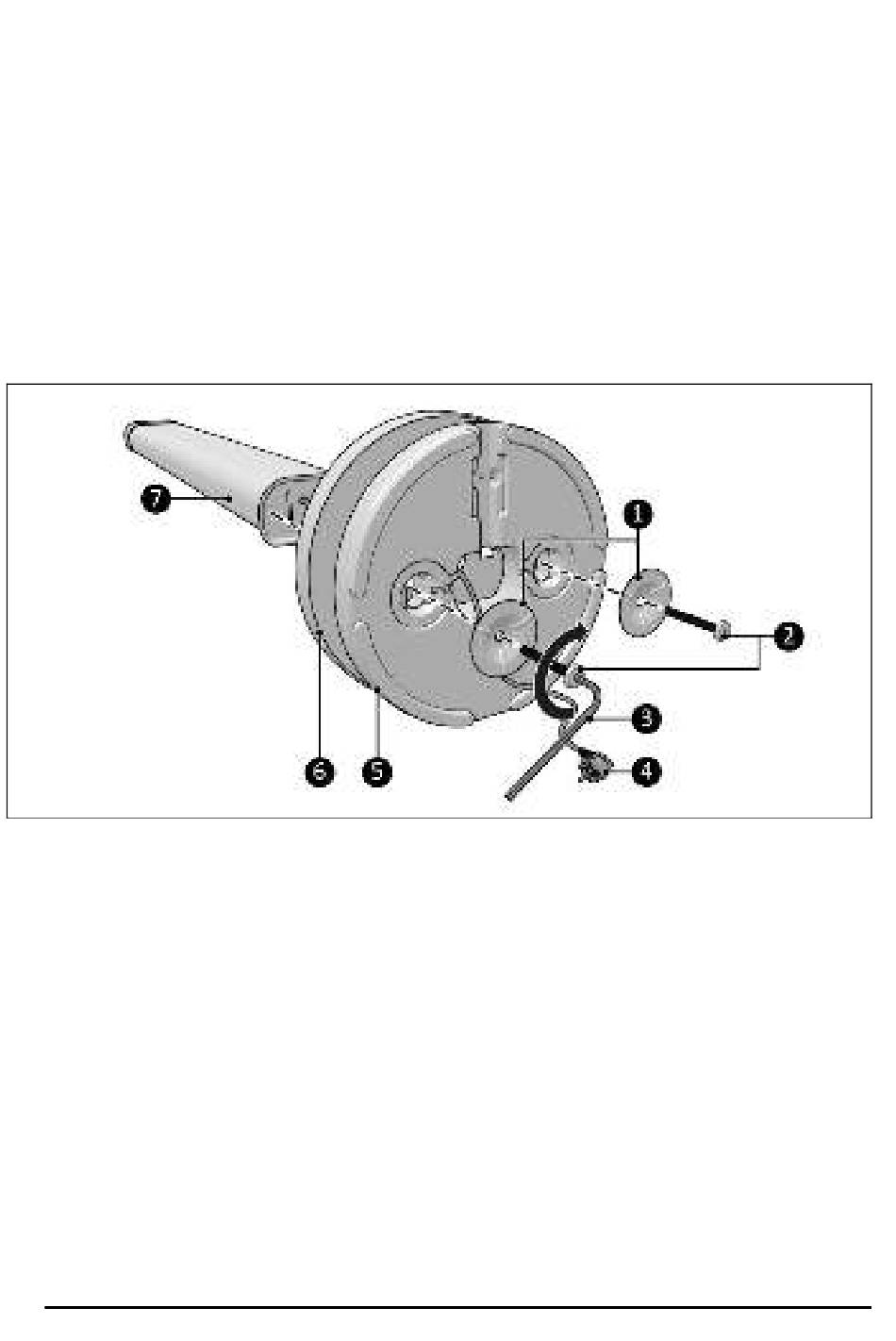

Figura 6
Treceți cablul de alimentare prin fanta pentru cablu (Figura 7).
5.
Puneți plăcuța capacului (Figura 7, poz. 1) peste fanta pentru cablu și fixați-o pe bază cu
6.
șuruburi (Figura 7, poz. 2) și cu o șurubelniță Phillips (Figura 7, poz. 3).
