Assemblage et installation

L'appareil est emballé dans une boîte. Retirez tout le matériel d'emballage et vérifiez que
l'appareil n'est pas endommagé. Si l'appareil de chauffage est endommagé, ne l'utilisez pas et
contactez votre fournisseur. Conservez l'emballage pour un rangement et un transport sûrs.
Assemblage

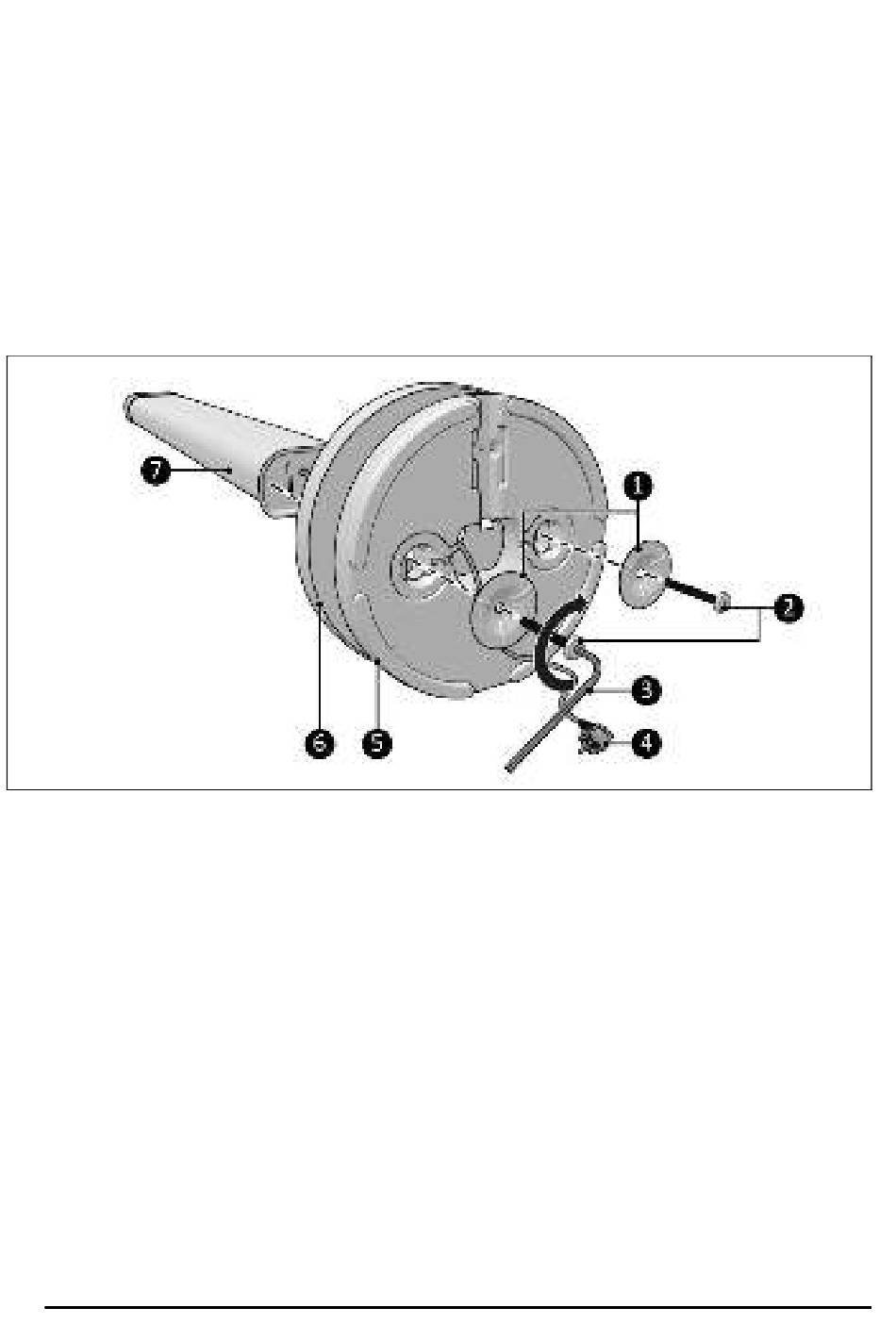

1. Posez le corps principal sur une surface stable (Figure 6, pos. 7).
2. Faites passer la fiche d'alimentation (Figure 6, pos. 4) à travers l'ouverture centrale du
couvercle du socle (Figure 6, pos. 6) et le socle (Figure 6, pos. 5).
3. Assemblez le corps principal, le couvercle du socle et le socle.
4. Placez les rondelles (Figure 6, pos. 1) et serrez les vis à six pans (Figure 6, pos. 2) avec la
clé à six pans accompagnant le produit.
Figure 6
Disposez le cordon d'alimentation dans l'espace prévu (Figure 7).
5.
Placez le couvercle (Figure 7, pos. 1) sur l'espace du cordon et fixez-le au socle avec les
6.
vis (Figure 7, pos. 2) et un tournevis Phillips (Figure 7, pos. 3).
32
