Montáž
Položte hlavní část na pevnou plochu (Obrázek 6, poz. 7).
1.
Protáhněte zástrčku (Obrázek 6, poz. 4) prostředním otvorem krytu základny (Obrázek 6,
2.
poz. 6) a základnou (Obrázek 6, poz. 5).
Sestavte hlavní část, kryt základny a základnu.
3.
Umístěte podložky (Obrázek 6, poz. 1) a utáhněte šrouby s vnitřním šestihranem
4.
(Obrázek 6, poz. 2) dodaným inbusovým klíčem.

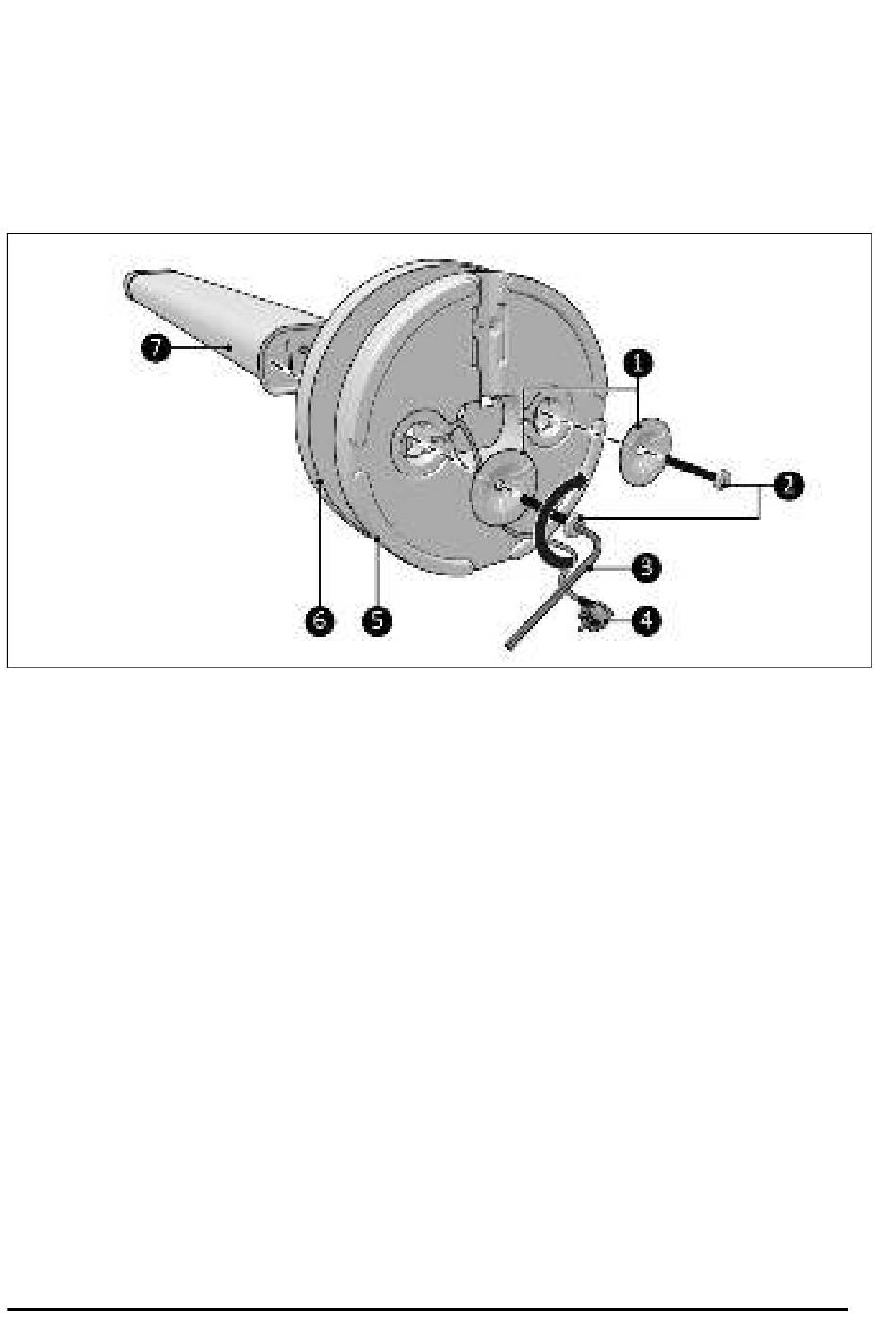

Obrázek 6
Položte hlavní část na pevnou plochu (Obrázek 6, poz. 7).
5.
Protáhněte zástrčku (Obrázek 6, poz. 4) prostředním otvorem krytu základny (Obrázek 6,
6.
poz. 6) a základnou (Obrázek 6, poz. 5).
Sestavte hlavní část, kryt základny a základnu.
7.
Umístěte podložky (Obrázek 6, poz. 1) a utáhněte šrouby s vnitřním šestihranem
8.
(Obrázek 6, poz. 2) dodaným inbusovým klíčem.
Umístěte napájecí kabel do otvoru pro kabel (Obrázek 7).
9.
10. Dejte krycí desku (Obrázek 7, poz. 1) přes otvor pro kabel a upevněte ji na základnu
šrouby (Obrázek 7, poz. 2) a křížovým šroubovákem (Obrázek 7, poz. 3).
