EUROM Q-Tower 2000 RCD Bedienungsanleitung Seite 66

Montáž
Hlavné telo položte na pevný povrch (Obrázok 6, pol. 7)
1.
Napájaciu zástrčku (Obrázok 6, pol. 4) prevlečte cez stredný otvor krytu v podstavci
2.
(Obrázok 6, pol. 6) a podstavec (Obrázok 6, pol. 5).
3. Spojte hlavné telo, kryt podstavca a podstavec.
Umiestnite podložky (Obrázok 6, pol. 1) a spojte imbusovými skrutkami (Obrázok 6, pol.
4.
2) pomocou imbusového kľúča.

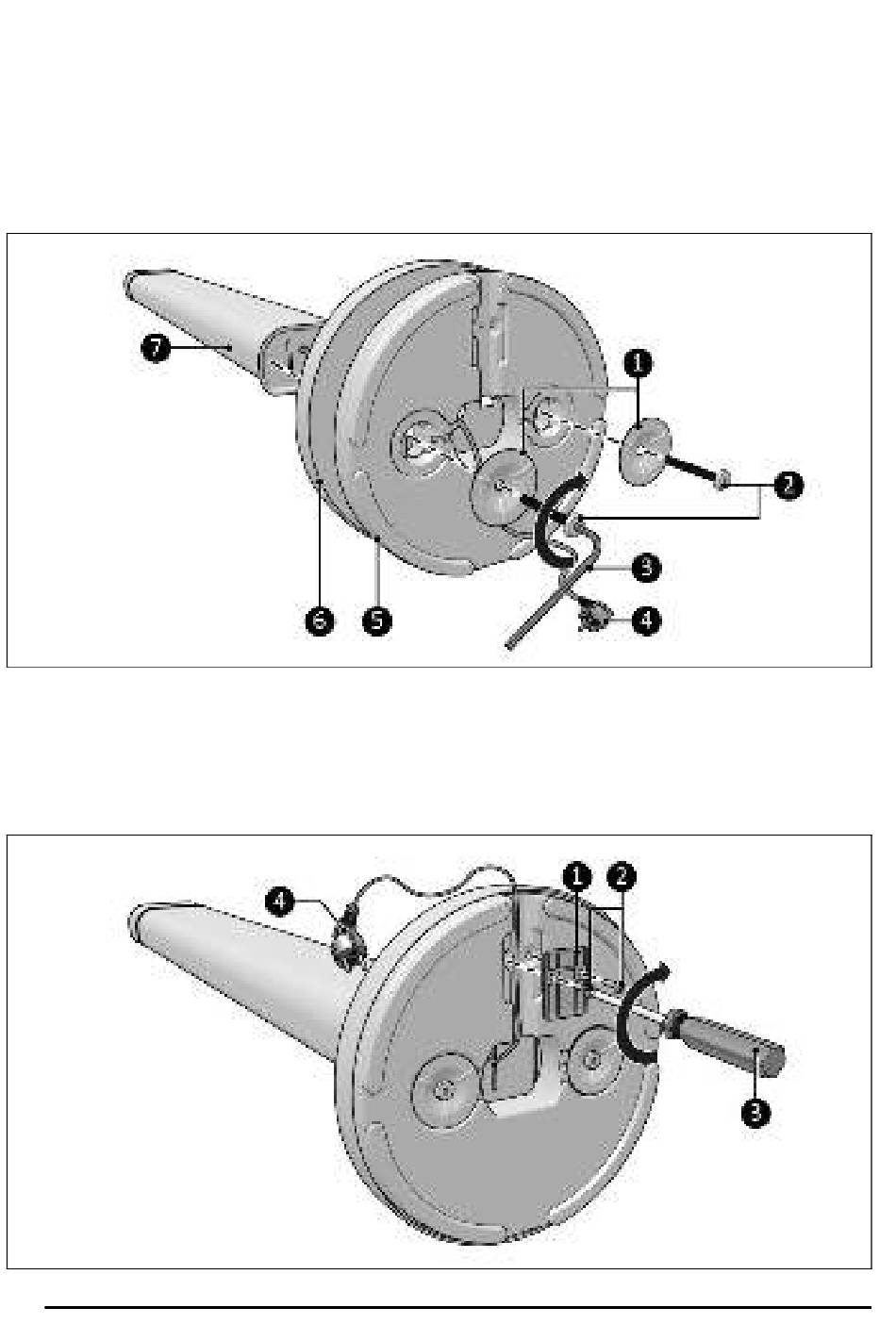

Obrázok 6
Napájací kábel vložte do zárezu pre kábel (Obrázok 7).
5.
Krycí plech (Obrázok 7, pol. 1) položte na zárez pre kábel a pripevnite k podstavcu
6.
pomocou skrutiek (Obrázok 7, pol. 2) a skrutkovača Phillips (Obrázok 7, pol. 3).
Obrázok 7
66
