Montering

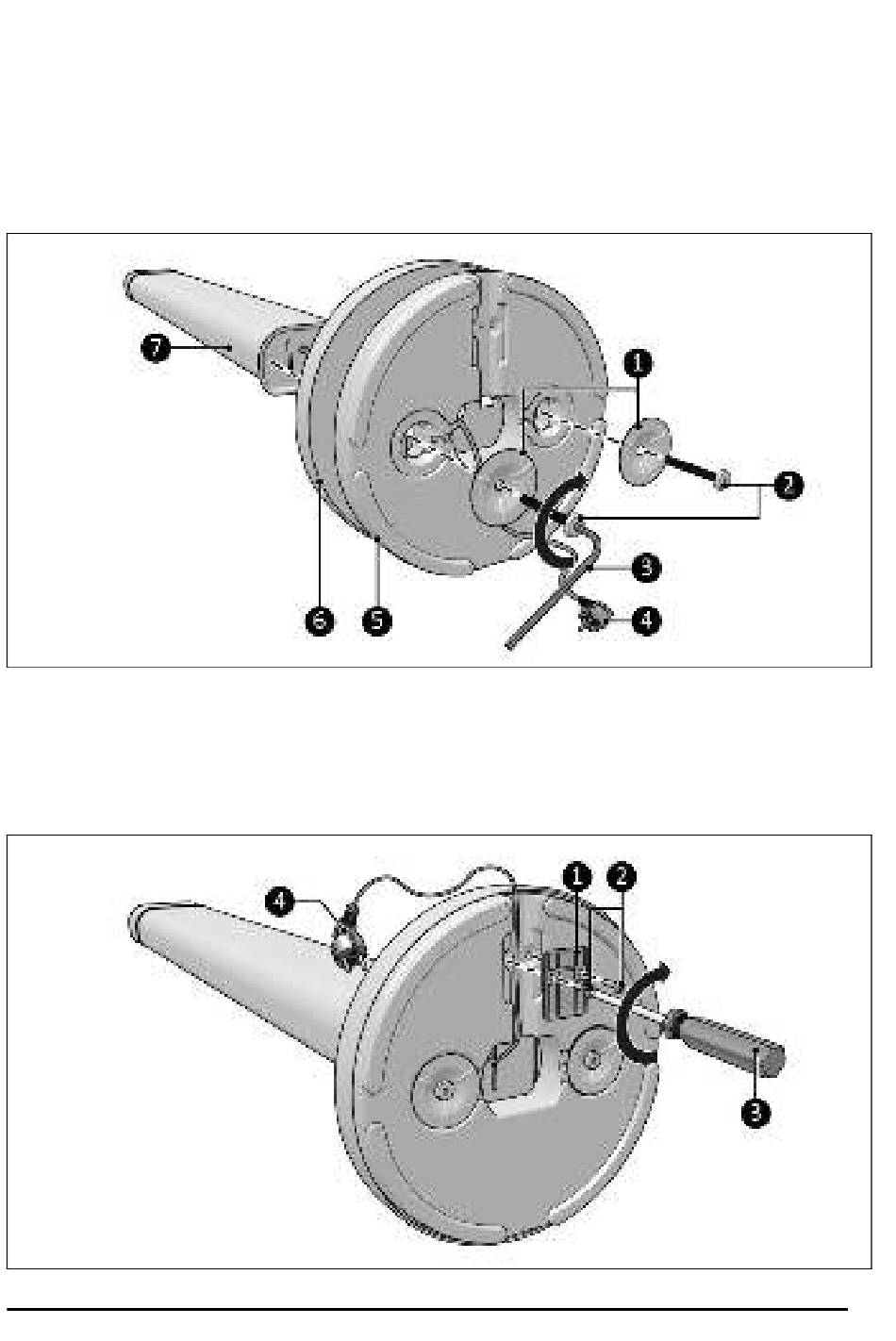

1. Læg hoveddelen på en stabil overflade (figur 6, pos. 7).
2. Træk strømstikket (figur 6, pos. 4) gennem den midterste åbning på bunddækslet (figur
6, pos. 6) og basen (figur 6, pos. 5).
3. Sæt hoveddelen, bunddækslet og basen sammen.
4. Sæt skiverne (figur 6, pos. 1) og fastgør unbrakoskruerne (figur 6, pos. 2) med den
medfølgende unbrakonøgle.
Figur 6
5. Før strømkablet gennem kabelåbningen (figur 7).
6. Sæt dækpladen (figur 7, pos. 1) over kabelåbningen, og fastgør den på basen med
skruerne (figur 7, pos. 2) og en stjerneskruetrækker (figur 7, pos. 3).
Figur 7
