Cetus
6

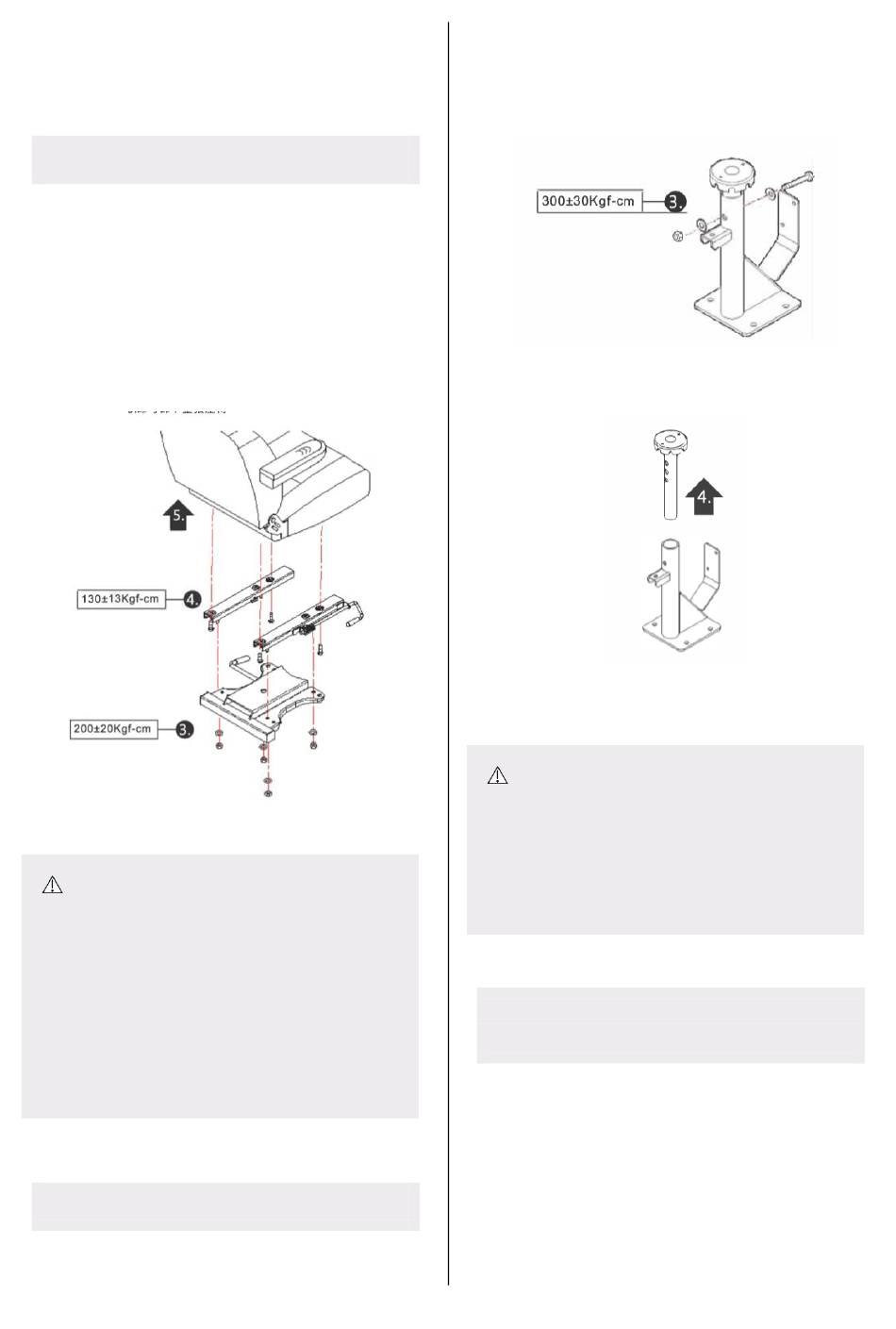

SITZVERSTELLUNG

6-1

Wartung des Sitzbretts:

Sechskantschlüssel 13 x 2 Stück
Siehe Abschnitt 2-1 „Ausschalten des Akkus":
1.
Der Scooter wird ausgeschaltet.
2. Entfernen Sie zunächst den Sitz.
3. Entfernen Sie die Kontermuttern vom Sitzbrett
(M8 x 4 Stück).
4. Entfernen Sie die Schrauben der Sitzschiene (M8
x 15L x 4 Stück).
5. Der Sitz kann nun entfernt werden.
Achtung:
Wenn die Sitzschiene defekt oder verklemmt
ist, ersetzen Sie sie durch eine neue.
Wenn der Kippregler defekt oder das Leder
beschädigt ist, ersetzen Sie den gesamten Sitz,
und folgen Sie den obigen Schritten, um die
Sitzschiene/das Sitzbrett zu montieren.
6-2

Anpassen der Sitzdrehscheibe:

Sechskantschlüssel 17 x 2 Stück
Siehe Abschnitt 2-1 „Ausschalten des Akkus":
1.
Der Scooter wird ausgeschaltet.
1661627~B
2. Entfernen Sie den Sitz und den unteren Schutz
der hinteren Abdeckung.
3. Entfernen Sie die Befestigungsschrauben der
Sitzdrehscheibe (M10 x 55L x 1 Stück).
4. Die Sitzdrehscheiben-Baugruppe kann jetzt
entfernt werden.
Führen Sie zum Wiedereinbau und zum Ersetzen
die Schritte in umgekehrter Reihenfolge aus.
Achtung:
Die Sitzdrehscheibe stellt die Verbindung
zwischen dem Rahmen und dem Sitzbrett dar.
Wenn sie beschädigt ist, ersetzen Sie sie durch
eine neue.
6-3 Wartung des Sitzträgers:
Sechskantschlüssel 17 x 2 Stück
Kreuzschlitzschraubendreher x 1 Stück
Siehe Abschnitt 2-1 „Ausschalten des Akkus":
1.
Der Scooter wird ausgeschaltet.
2. Entfernen Sie die oberen Befestigungsschrauben
(M8 x 35L x 1 Stück).
3. Entfernen Sie die oberen Befestigungsschrauben
(M10 x 20L x 4 Stück).
Servicehandbuch
26
