4.
Bedienung
4.1

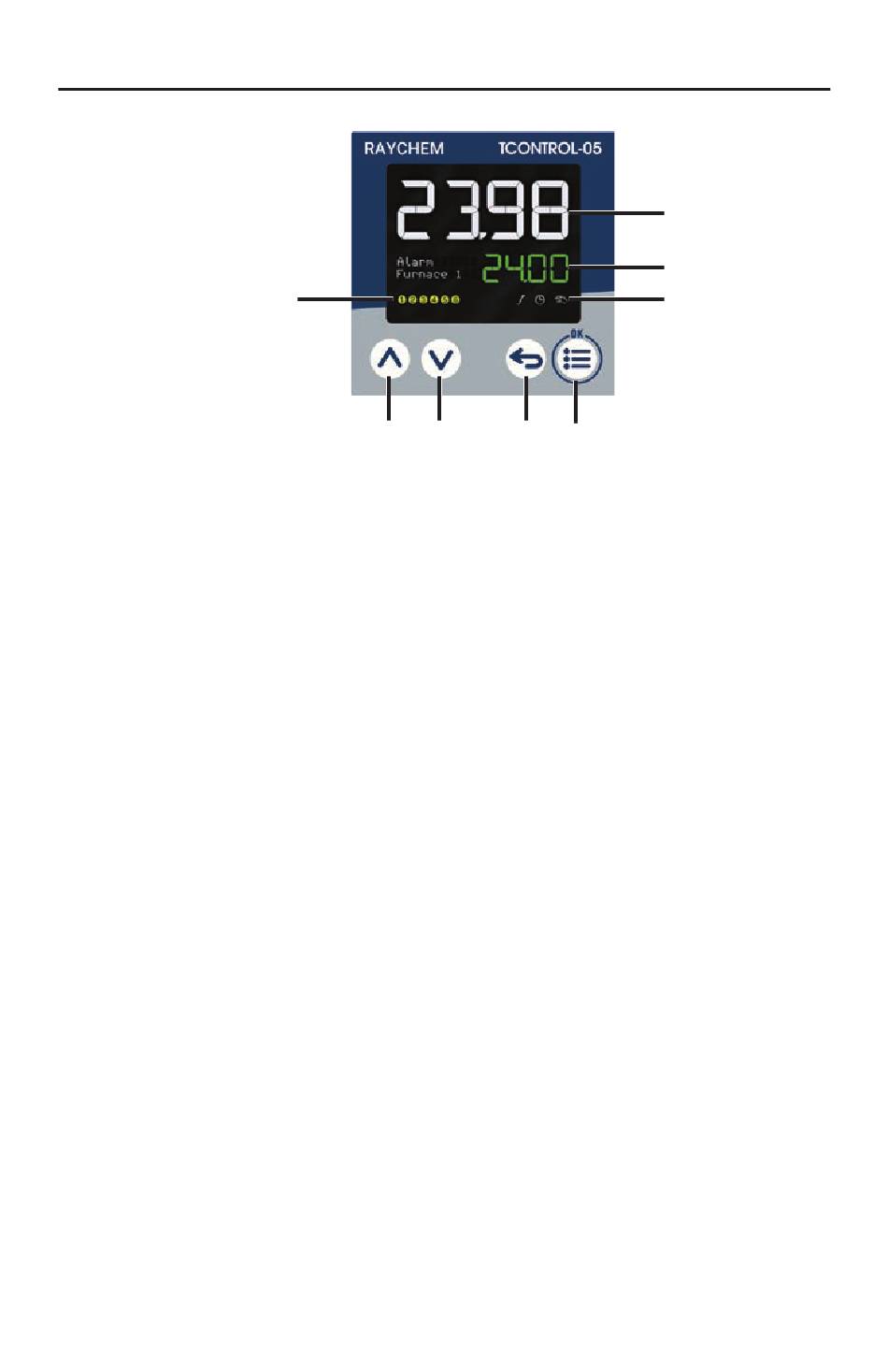

Anzeige- und Bedienelemente
1.
18-Segment-LCD-Anzeige (z. B. Istwert), 4-stellig, weiß; auch
zur Darstellung von Menüpunkten, Parametern und Text)
2.
18-Segment-LCD-Anzeige (z. B. Sollwert, grün; auch zur
Darstellung von Menüpunkten, Parametern, Werten und Text);
Anzeige „OK" beim Verlassen des Editiermodus (mit Änderung)
3.
Aktivitätsanzeige für Rampenfunktion/Programm, Timer,
Handbetrieb
4.
Schaltstellung der Digitalausgänge (gelb = aktiv)
5.
Up (im Menü: Wert vergrößern, vorherigen Menüpunkt oder
Parameter auswählen; in Grundstellung: Sollwert vergrößern)
6.
Down (im Menü: Wert verringern, nächsten Menüpunkt oder
Parameter auswählen; in Grundstellung: Sollwert verringern)
7.
Back (im Menü: zurück zur vorherigen Menüebene,
Editiermodus ohne Änderung verlassen; in Grundstellung:
konfigurierbare Funktion)
8.
Menu/OK (Hauptmenü aufrufen, in Untermenü/Ebene
wechseln, in Editiermodus wechseln, Editiermodus mit
Änderung verlassen)
