2.3

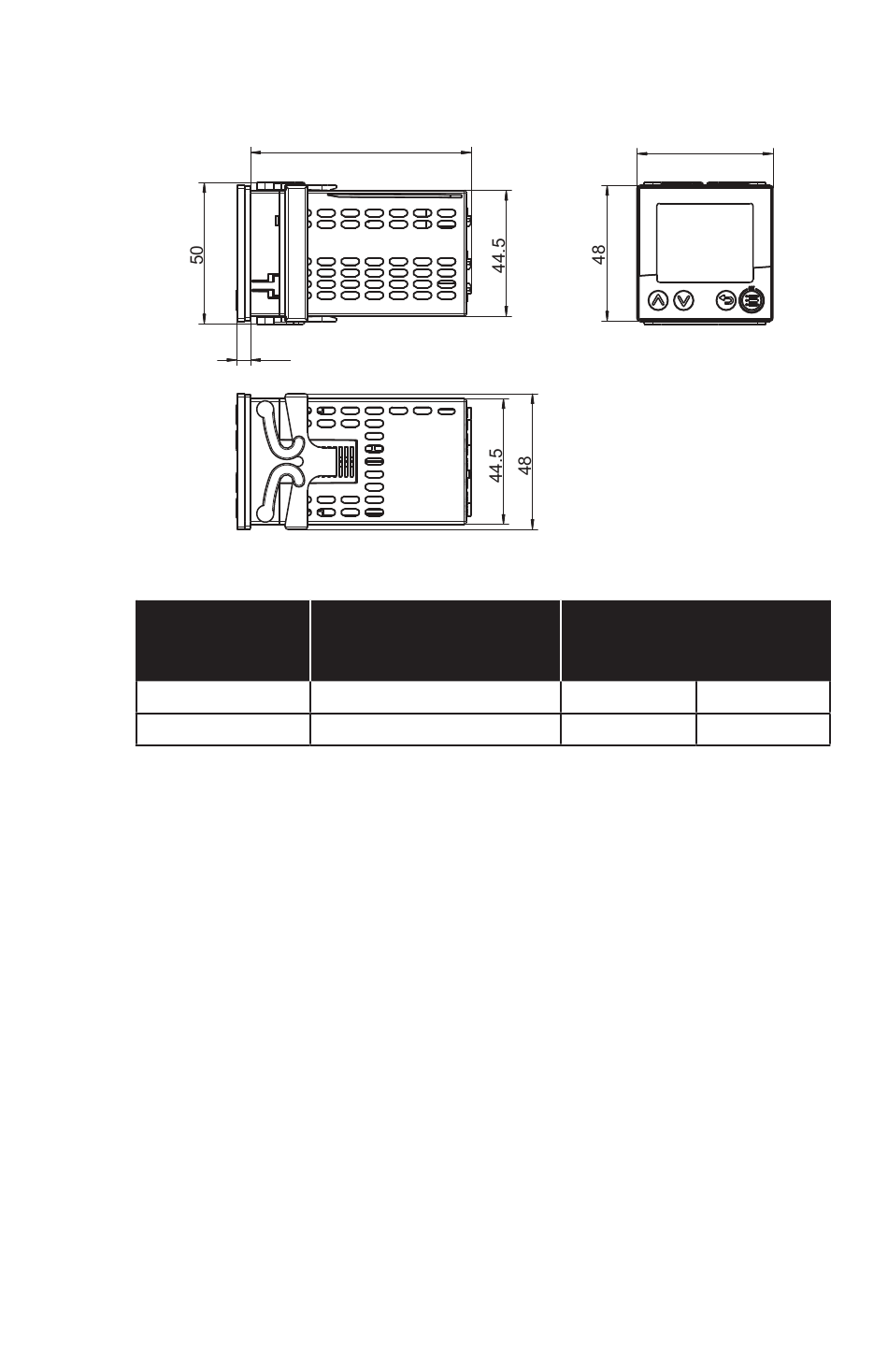

Abmessungen
TCONTROL-05 (Format 116: 48 mm × 48 mm)
Schalttafelausschnitte nach DIN IEC 61554
TCONTROL-05
Maße
48 mm × 48 mm
2.4
Hutschienenmontage
Spezielle Befestigungselemente für die Montage auf einer
Hutschiene (35 mm, nach DIN EN 60715) sind als Zubehör
erhältlich. Dabei handelt es sich um eine Grundplatte, die auf
der Hutschiene befestigt wird, und einen Gerätehalter (siehe
Darstellungen im Kapitel „Abmessungen").
Vorgehensweise:
1.
Grundplatte von oben auf die Hutschiene aufsetzen und nach
unten drücken, bis sie einrastet.
2.
Befestigungsrahmen (gehört zum Lieferumfang des Gerätes,
siehe Schalttafeleinbau) von oben in den Gerätehalter
einsetzen (vorn).
3.
Gerät (ohne Schalttafeldichtung) von vorn in den Gerätehalter
einsetzen und mit Hilfe des Befestigungsrahmens fixieren.
Dabei auf ausreichende Befestigung achten (siehe
Schalttafeleinbau).
4.
Elektrischen Anschluss durchführen.
Um den Anschluss zu erleichtern, kann der Gerätehalter
12 | nVent.com/RAYCHEM
77.9
4.8
Schalttafelausschnitt
(Breite x Höhe)
45
mm × 45
+0,6
Mindestabstände der
Schalttafelausschnitte (bei
Dicht-an-dicht- Montage)
horizontal
mm
15 mm
+0,6
48
vertikal
30 mm
