1.7

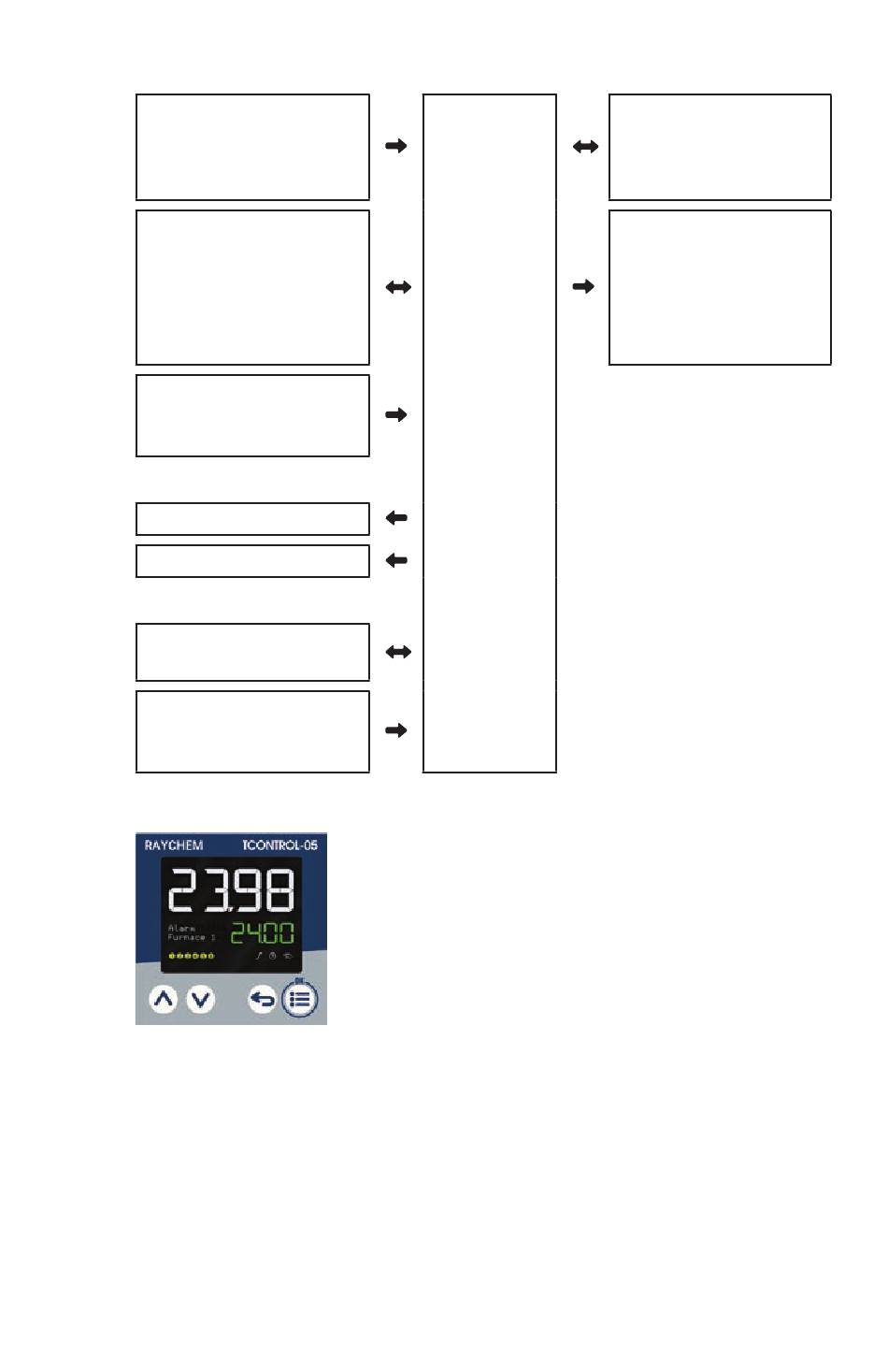

Block Diagramm
Analogeingang
(universell)
Digitaleingang
(für potenzialfreien
Kontakt) oder
Digitalausgang
(Logikausg. 0/14 V)
Digitaleingang
(für potenzialfreien
Kontakt)
Relais (Schließer)
Relais (Schließer)
Setup-Schnittstelle
(USB powered)
Spannungsversorgung
-AC 110 bis 240 V oder
-AC/DC 20 bis 30 V
1.8
Gerätetypen
TCONTROL-05
1.9
Verfügbare technische Dokumentation
Ergänzend zu dieser Kurzanleitung stehen folgende Dokumente
als PDF-Dateien zur Verfügung und können vom Hersteller
angefordert werden:
•
Betriebsanleitung
•
Schnittstellenbeschreibung (Modbus)
•
ST-Editor-Anleitung
10 | nVent.com/RAYCHEM
TCONTROL-
05
Option 1
-Relais (Schließer)
-Logikausgang 0/14 V
-RS485-Schnittstelle
Option 2
-Relais (Schließer)
-Logikausgang 0/14 V
- Analogausgang 0(2)
bis 10 V / 0(4) bis
20 mA
