mit seiner Unterseite senkrecht von oben in die Grundplatte
eingehängt werden (Anschlussklemmen oben). Ebenso ist
es möglich, den Gerätehalter mit seiner Front waagerecht
einzuhängen, so dass die Anschlussklemmen von vorn
zugänglich sind. Nach dem Anschluss ist der Gerätehalter
wieder aus dieser Position zu entfernen!
5.
Gerätehalter mit seinen rückseitigen Rastnasen in die
seitlichen Aussparungen der Grundplatte einsetzen und nach
unten drücken, bis er einrastet.

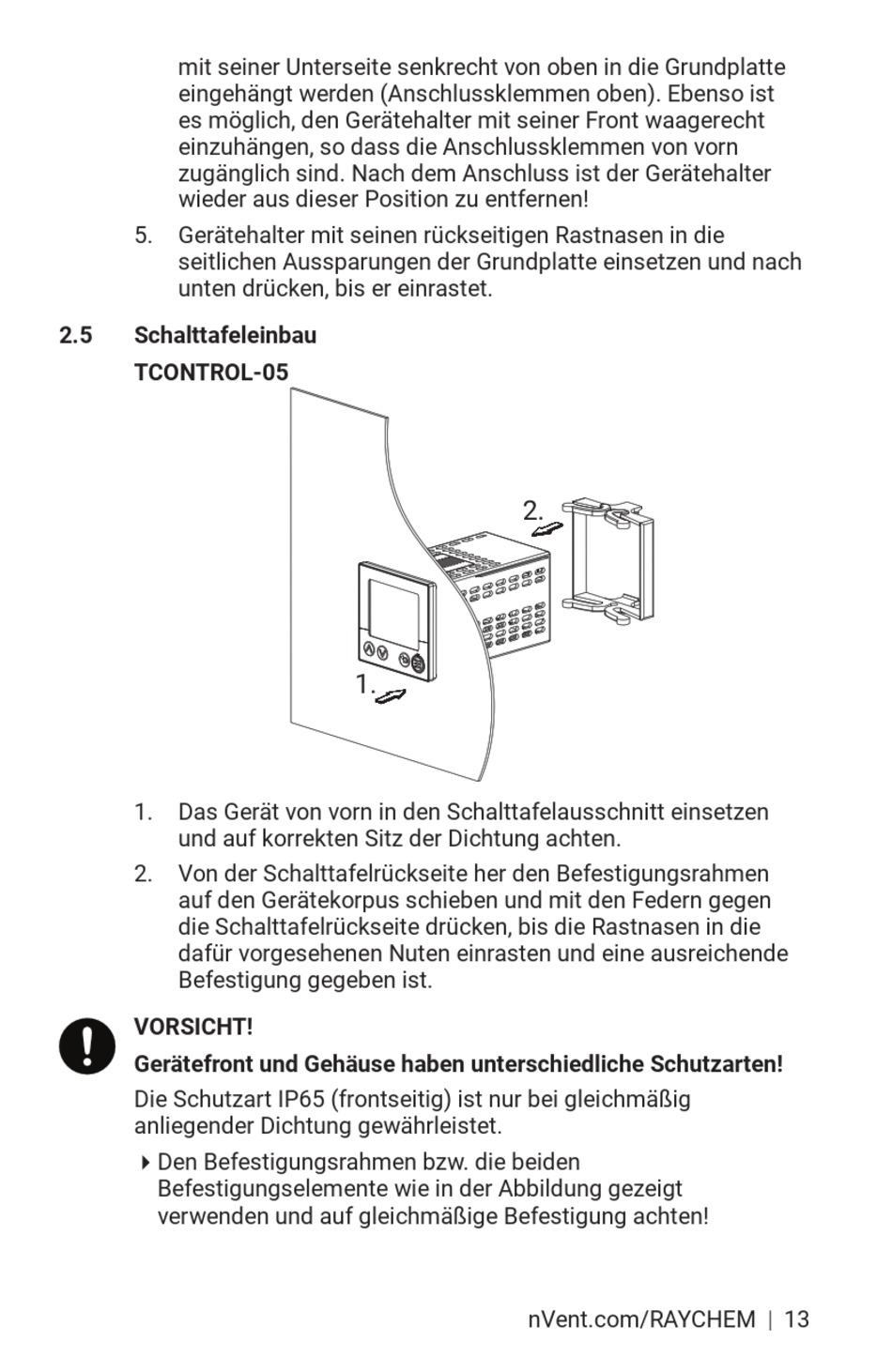

2.5
Schalttafeleinbau
TCONTROL-05
1.
Das Gerät von vorn in den Schalttafelausschnitt einsetzen
und auf korrekten Sitz der Dichtung achten.
2.
Von der Schalttafelrückseite her den Befestigungsrahmen
auf den Gerätekorpus schieben und mit den Federn gegen
die Schalttafelrückseite drücken, bis die Rastnasen in die
dafür vorgesehenen Nuten einrasten und eine ausreichende
Befestigung gegeben ist.
VORSICHT!
Gerätefront und Gehäuse haben unterschiedliche Schutzarten!
Die Schutzart IP65 (frontseitig) ist nur bei gleichmäßig
anliegender Dichtung gewährleistet.
Den Befestigungsrahmen bzw. die beiden
Befestigungselemente wie in der Abbildung gezeigt
verwenden und auf gleichmäßige Befestigung achten!
1.
2.
nVent.com/RAYCHEM | 13
