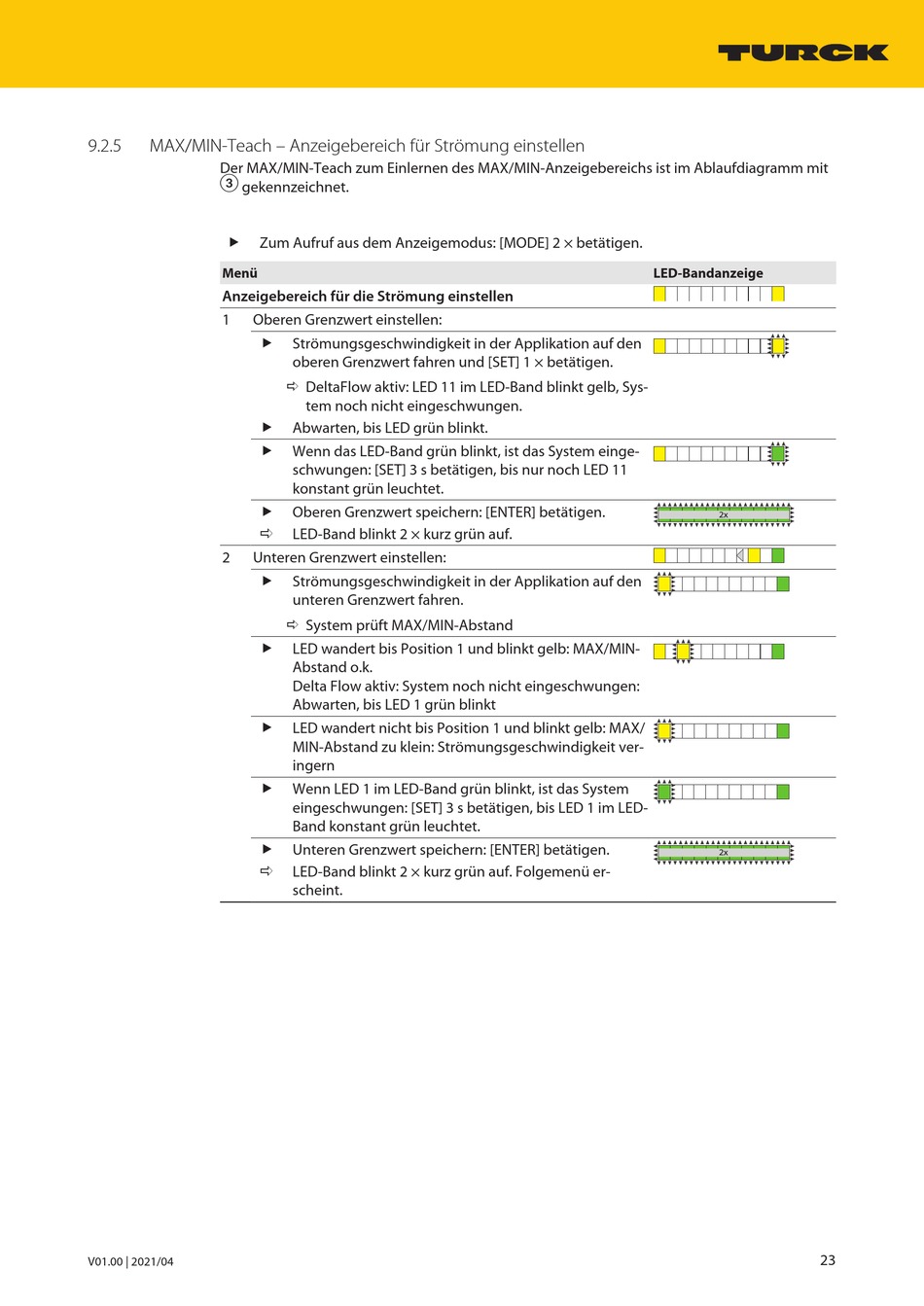

9.2.5
MAX/MIN-Teach – Anzeigebereich für Strömung einstellen
Der MAX/MIN-Teach zum Einlernen des MAX/MIN-Anzeigebereichs ist im Ablaufdiagramm mit
gekennzeichnet.
„
Zum Aufruf aus dem Anzeigemodus: [MODE] 2 × betätigen.
Menü
Anzeigebereich für die Strömung einstellen
1
Oberen Grenzwert einstellen:
„
„
„
„
a
2
Unteren Grenzwert einstellen:
„
„
„
„
„
a
V01.00 | 2021/04
Strömungsgeschwindigkeit in der Applikation auf den
oberen Grenzwert fahren und [SET] 1 × betätigen.
ð DeltaFlow aktiv: LED 11 im LED-Band blinkt gelb, Sys-
tem noch nicht eingeschwungen.
Abwarten, bis LED grün blinkt.
Wenn das LED-Band grün blinkt, ist das System einge-
schwungen: [SET] 3 s betätigen, bis nur noch LED 11
konstant grün leuchtet.
Oberen Grenzwert speichern: [ENTER] betätigen.
LED-Band blinkt 2 × kurz grün auf.
Strömungsgeschwindigkeit in der Applikation auf den
unteren Grenzwert fahren.
ð System prüft MAX/MIN-Abstand
LED wandert bis Position 1 und blinkt gelb: MAX/MIN-
Abstand o.k.
Delta Flow aktiv: System noch nicht eingeschwungen:
Abwarten, bis LED 1 grün blinkt
LED wandert nicht bis Position 1 und blinkt gelb: MAX/
MIN-Abstand zu klein: Strömungsgeschwindigkeit ver-
ingern
Wenn LED 1 im LED-Band grün blinkt, ist das System
eingeschwungen: [SET] 3 s betätigen, bis LED 1 im LED-
Band konstant grün leuchtet.
Unteren Grenzwert speichern: [ENTER] betätigen.
LED-Band blinkt 2 × kurz grün auf. Folgemenü er-
scheint.
LED-Bandanzeige
2x
2x
23
