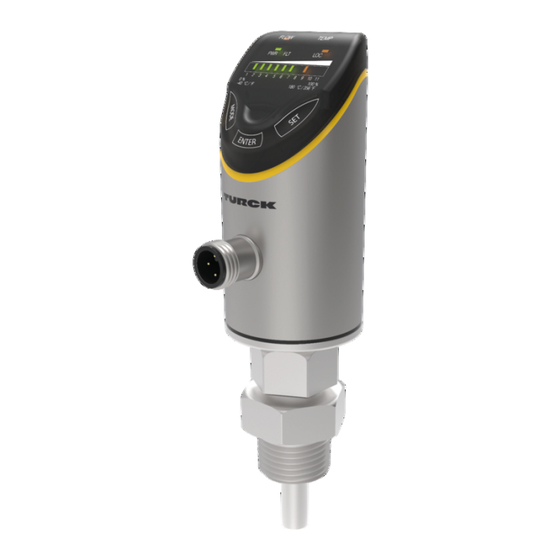

- Seite 1 Your Global Automation Partner FS100…L-2LI-… Strömungssensoren Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Einstellmöglichkeiten ........................ 17 9.2.3 MAX/MIN-Teach – Anzeigebereich für Strömung einstellen ........ 19 9.2.4 Erweiterte Einstellungen ...................... 20 10 Störungen beseitigen........................ 21 V02.01 | 2022/08 | 2 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... - Seite 3 12 Reparieren ............................ 22 12.1 Geräte zurücksenden .................... 22 13 Entsorgen ............................ 22 14 Technische Daten.......................... 23 15 Turck-Niederlassungen – Kontaktdaten.................. 24 V02.01 | 2022/08 | 3 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com...
- Seite 4 Inhaltsverzeichnis V02.01 | 2022/08 | 4 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com...
-
Seite 5: Über Diese Anleitung
Haben Sie Anregungen für eine bessere Gestaltung oder fehlen Ihnen Angaben in der Anleitung, schicken Sie Ihre Vorschläge an techdoc@turck.com. V02.01 | 2022/08 | 5 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 6: Hinweise Zum Produkt
Programmierung, Konfiguration oder Inbetriebnahme, Datenblätter und CAD-Dateien in vielen Exportformaten. Die Kontaktdaten der Turck-Niederlassungen weltweit finden Sie auf S. [} 24]. V02.01 | 2022/08 | 6 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 7: Zu Ihrer Sicherheit
Das Gerät erfüllt die EMV-Anforderungen für den industriellen Bereich. Bei Einsatz in Wohn- bereichen Maßnahmen treffen, um Funkstörungen zu vermeiden. V02.01 | 2022/08 | 7 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 8: Produktbeschreibung
M18 x 1.5 14.5 N3/4“ ø 7.3 ø 7.3 Abb. 5: Abmessungen – Sensor mit Abb. 6: Abmessungen – Sensor ohne Einschraubadapter NPT 3/4" Einschraubadapter V02.01 | 2022/08 | 8 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 9: Anzeige- Und Bedienelemente
Temperatur wird über ein LED-Band angezeigt, wenn im Anzeigemodus das Touchpad [SET] betätigt und gedrückt gehalten wird. Die Temperaturwerte werden in Analogsignale von 4…20 mA umgesetzt am Analogausgang Out 2 (Temp) ausgegeben. V02.01 | 2022/08 | 9 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 10: Technisches Zubehör
Einschraubadapter für Eintauchsensoren der Reihen FS…, FP…; Material: Edelstahl M18 x 1.5 11 37 1.4571 (316Ti); N3/4“ 14.5 Prozessanschluss: N3/4“ V02.01 | 2022/08 | 10 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 11: Montieren
≥ 5 x d Abb. 9: Mindestabstände zu Störgrößen „ Vermeiden, dass die Spitze des Fühlerstabs die gegenüberliegende Innenwand des Strömungskanals berührt. V02.01 | 2022/08 | 11 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 12: Spezielle Montagehinweise
Bei Geräten mit G…″-Prozessanschluss: Nach Ausbau und erneutem Einbau des Einschraubadapters neue Dichtung verwenden (Ersatzdichtung im Lieferumfang). „ Nach Ausbau und erneutem Einbau des Sensors Teach-Werte neu einlernen. V02.01 | 2022/08 | 12 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 13: Anschließen
1 L+ 4 out 1 2 out 2 3 L– out 1: Flow out 2: Temperature Abb. 11: Pinbelegung Abb. 12: Anschlussbild FS100-…-2LI-H1141 V02.01 | 2022/08 | 13 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 14: In Betrieb Nehmen
Strömungsgeschwindigkeit einen hinreichend kleinen Wert angenommen hat. Nach der Aufheizphase ist das Gerät betriebsbereit und wechselt automatisch in den Anzeige- modus für die Strömungsgeschwindigkeit. V02.01 | 2022/08 | 14 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 15: Betreiben
0…11 gelb leuchtende LEDs dargestellt (0…11 LEDs: -40 °C…+180 °C/-40 °F… +356 °F). Temperaturüberwachung LED-Bandanzeige Gelbe LEDs: Anzeige der Medientemperatur proportional zum Anzeigebereich (0…11 LEDs: -40 °C…+180 °C/-40 °F…+356 °F). V02.01 | 2022/08 | 15 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 16: Led-Anzeigen - Diagnosemeldungen
– blinkt gelb – Medientemperatur unter- halb des Anzeigebereichs – – Genereller Fehler (Abschal- tung aller Ausgänge, manueller Reset nötig) V02.01 | 2022/08 | 16 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 17: Einstellen
MAX/MIN-Teach: oberen und unteren Grenzwert für den Anzeige- MIN-Teach bereich der Strömungsüberwachung einlernen Erweiterte Einstellun- Auf letzte Einstellung zurücksetzen Auf Werkseinstellung zurücksetzen V02.01 | 2022/08 | 17 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... - Seite 18 Settings Save simultaneously MODE Back to Set back to ENTER Fact.-Settings Fact.-Settings Save MODE Abb. 13: Über Touchpads einstellen – Ablaufdiagramm V02.01 | 2022/08 | 18 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com...
-
Seite 19: Max/Min-Teach - Anzeigebereich Für Strömung Einstellen
[SET] 3 s betätigen, bis LED 1 im LED-Band konstant grün leuchtet. „ Unteren Grenzwert speichern: [ENTER] betätigen. LED-Band blinkt 2 × kurz grün auf. Folgemenü erscheint. V02.01 | 2022/08 | 19 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 20: Erweiterte Einstellungen
[SET] mind. 3 s betätigen, bis LEDs 11…1 nacheinander schnell grün blinken. „ Einstellungen speichern: [ENTER] betätigen. ð LED-Band blinkt 2 × kurz grün. Folgemenü erscheint. V02.01 | 2022/08 | 20 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 21: Störungen Beseitigen
Ist kein Fehler vorhanden, liegt eine Gerätestörung vor. In diesem Fall nehmen Sie das Gerät außer Betrieb und ersetzen Sie es durch ein neues Gerät des gleichen Typs. V02.01 | 2022/08 | 21 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 22: Instand Halten
Verfügung und muss vollständig ausgefüllt, wetter- und transportsicher an der Außenseite der Verpackung angebracht sein. Entsorgen Die Geräte müssen fachgerecht entsorgt werden und gehören nicht in den normalen Hausmüll. V02.01 | 2022/08 | 22 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
Seite 23: Technische Daten
120 Jahre nach SN 29500 (Ed 99) 40 °C Anzeigefunktionen LED-Anzeigen zum Status der Versorgung, der Ausgänge und Teachvorgänge, Anzeige der Prozesswerte über LED-Band V02.01 | 2022/08 | 23 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com... -
