Anschließen
Stecker-Geräte anschließen
6 Anschließen
6.1 Stecker-Geräte anschließen
„
Kupplung der Anschlussleitung an den Stecker des Sensors anschließen.
„ Anschlussleitung gemäß Anschlussbild an die Stromquelle anschließen.
6.1.1

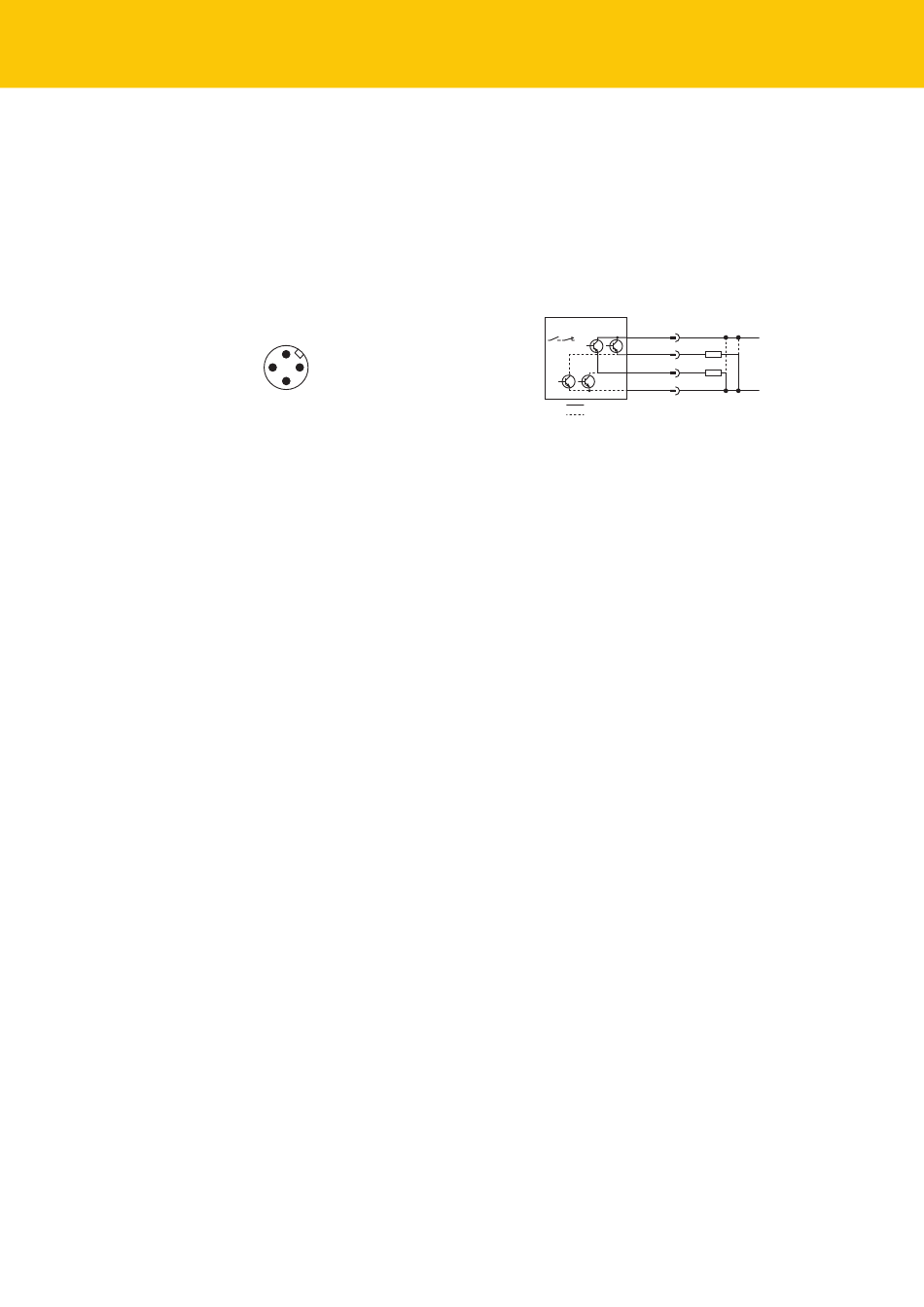

Anschlussbild

3
Abb. 10: Pinbelegung
14
2
1
4
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
param.
1 L+ BN
NO/NC
4 out 1 BK
PNP/NPN
2 out 2 WH
3 L– BU
PNP out 1: Flow, IO-Link
NPN out 2: Temperature
Abb. 11: Anschlussbild FS100-...-2UPN8-
H1141
