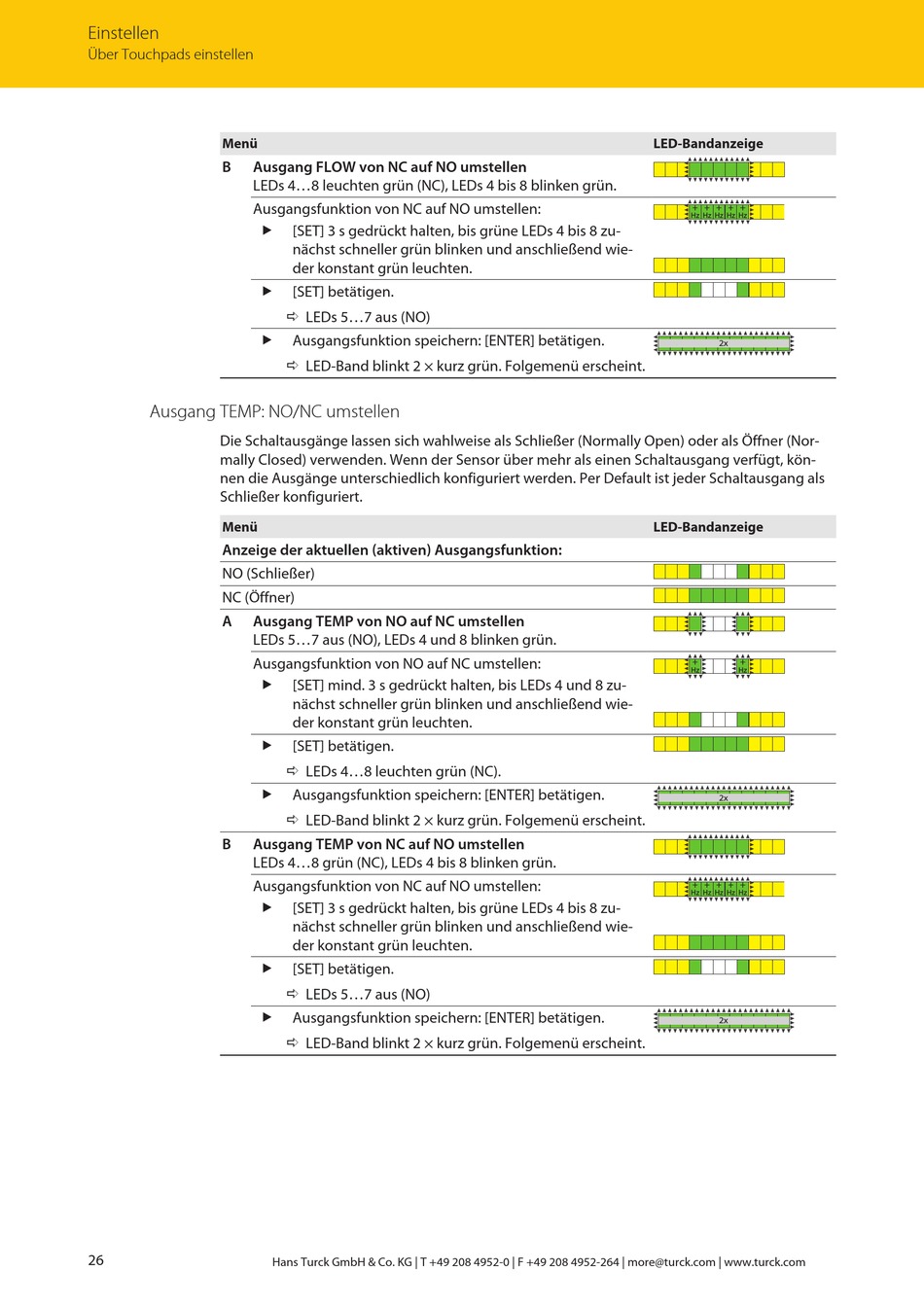

Einstellen
Über Touchpads einstellen
Menü
B
Ausgang FLOW von NC auf NO umstellen
LEDs 4...8 leuchten grün (NC), LEDs 4 bis 8 blinken grün.
Ausgangsfunktion von NC auf NO umstellen:
„
„
„
Ausgang TEMP: NO/NC umstellen
Die Schaltausgänge lassen sich wahlweise als Schließer (Normally Open) oder als Öffner (Nor-
mally Closed) verwenden. Wenn der Sensor über mehr als einen Schaltausgang verfügt, kön-
nen die Ausgänge unterschiedlich konfiguriert werden. Per Default ist jeder Schaltausgang als
Schließer konfiguriert.
Menü
Anzeige der aktuellen (aktiven) Ausgangsfunktion:
NO (Schließer)
NC (Öffner)
A
Ausgang TEMP von NO auf NC umstellen
LEDs 5...7 aus (NO), LEDs 4 und 8 blinken grün.
Ausgangsfunktion von NO auf NC umstellen:
„
„
„
B
Ausgang TEMP von NC auf NO umstellen
LEDs 4...8 grün (NC), LEDs 4 bis 8 blinken grün.
Ausgangsfunktion von NC auf NO umstellen:
„
„
„
26
[SET] 3 s gedrückt halten, bis grüne LEDs 4 bis 8 zu-
nächst schneller grün blinken und anschließend wie-
der konstant grün leuchten.
[SET] betätigen.
ð LEDs 5...7 aus (NO)
Ausgangsfunktion speichern: [ENTER] betätigen.
ð LED-Band blinkt 2 × kurz grün. Folgemenü erscheint.
[SET] mind. 3 s gedrückt halten, bis LEDs 4 und 8 zu-
nächst schneller grün blinken und anschließend wie-
der konstant grün leuchten.
[SET] betätigen.
ð LEDs 4...8 leuchten grün (NC).
Ausgangsfunktion speichern: [ENTER] betätigen.
ð LED-Band blinkt 2 × kurz grün. Folgemenü erscheint.
[SET] 3 s gedrückt halten, bis grüne LEDs 4 bis 8 zu-
nächst schneller grün blinken und anschließend wie-
der konstant grün leuchten.
[SET] betätigen.
ð LEDs 5...7 aus (NO)
Ausgangsfunktion speichern: [ENTER] betätigen.
ð LED-Band blinkt 2 × kurz grün. Folgemenü erscheint.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
LED-Bandanzeige
+
+
+
+
+
Hz
Hz
Hz
Hz
Hz
2x
LED-Bandanzeige
+
+
Hz
Hz
2x
+
+
+
+
+
Hz
Hz
Hz
Hz
Hz
2x
