Spezielle Montagehinweise
„
Turck-Sensoren der Serie FS ausschließlich mit Einschraubadaptern der Serie FAA-...
montieren.
„
Eine der beiden Dichtungen (im Lieferumfang) zwischen Einschraubadapter und Prozess-
anschluss (z. B. Stutzen) legen.
„
Einschraubadapter mit Dichtung auf Prozessanschluss schrauben (Drehmoment max.
100 Nm).
„
Fühlerstab durch den Einschraubadapter führen und Sensor (Überwurfmutter M18 × 1,5)
mit Einschraubadapter handfest verschrauben.
„
Bei Standard-Strömungsbereich (3...300 cm/s): Fühlerstab kann richtungsunabhängig im
Medium montiert werden (Bereich von 360°).
„
Bei erweitertem Strömungsbereich (1...300 cm/s): Fühlerstab gerichtet – mit Anströ-
mung auf Körnerpunkt – montieren, Toleranzbereich ± 45°.
prick punch mark

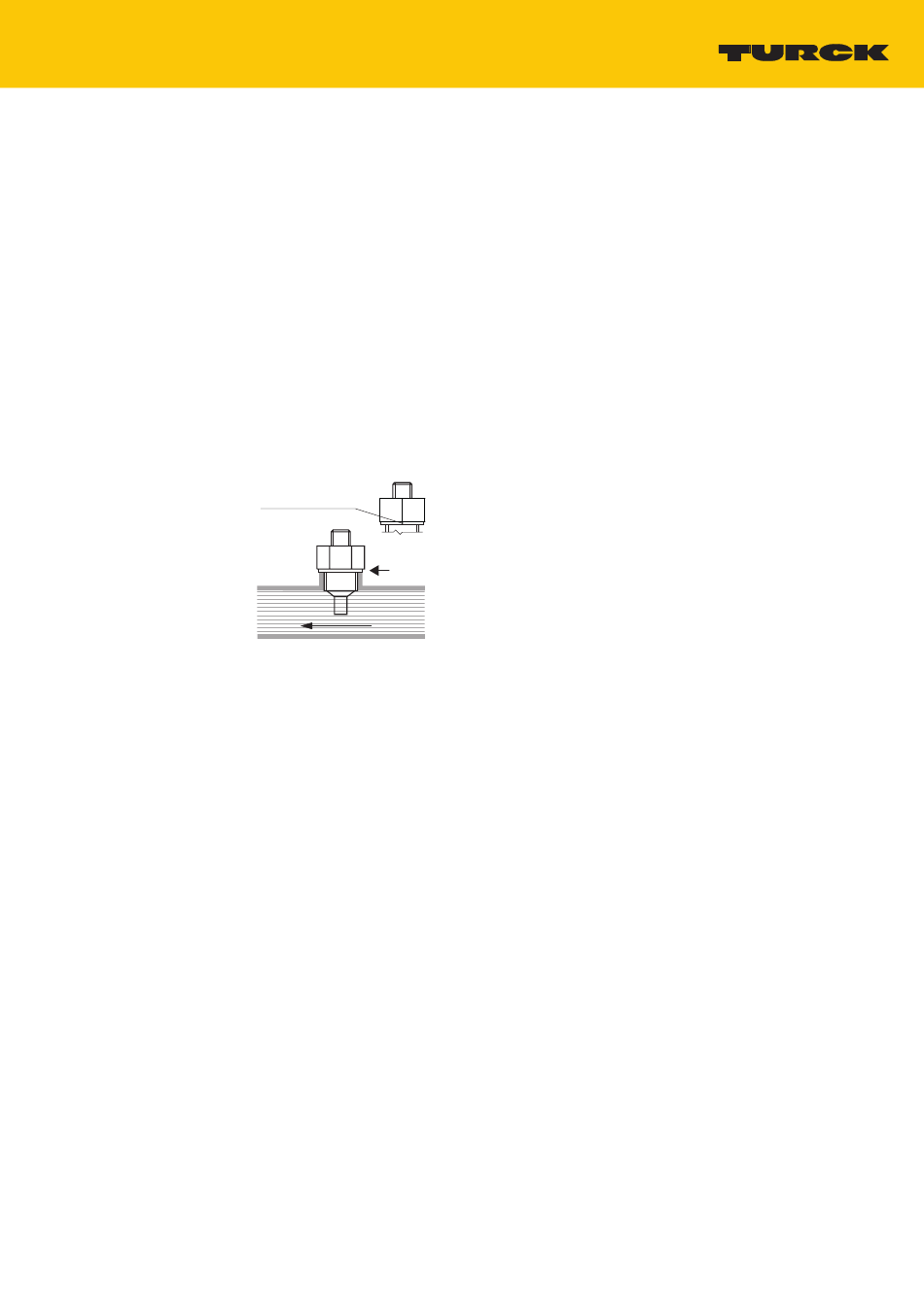

Abb. 9: Fühlerstab gerichtet montieren
„
Überwurfmutter M18 × 1,5 auf Einschraubadapter schrauben (Drehmoment max. 40 Nm).
„
Optional: Für optimale Bedienung und Lesbarkeit den Sensorkopf im Bereich von 340°
ausrichten.
„
Nach Ausbau und erneutem Einbau des Einschraubadapters neue Dichtung verwenden
(Ersatzdichtung im Lieferumfang).
„
Nach Ausbau und erneutem Einbau des Sensors Teach-Werte neu einlernen.
