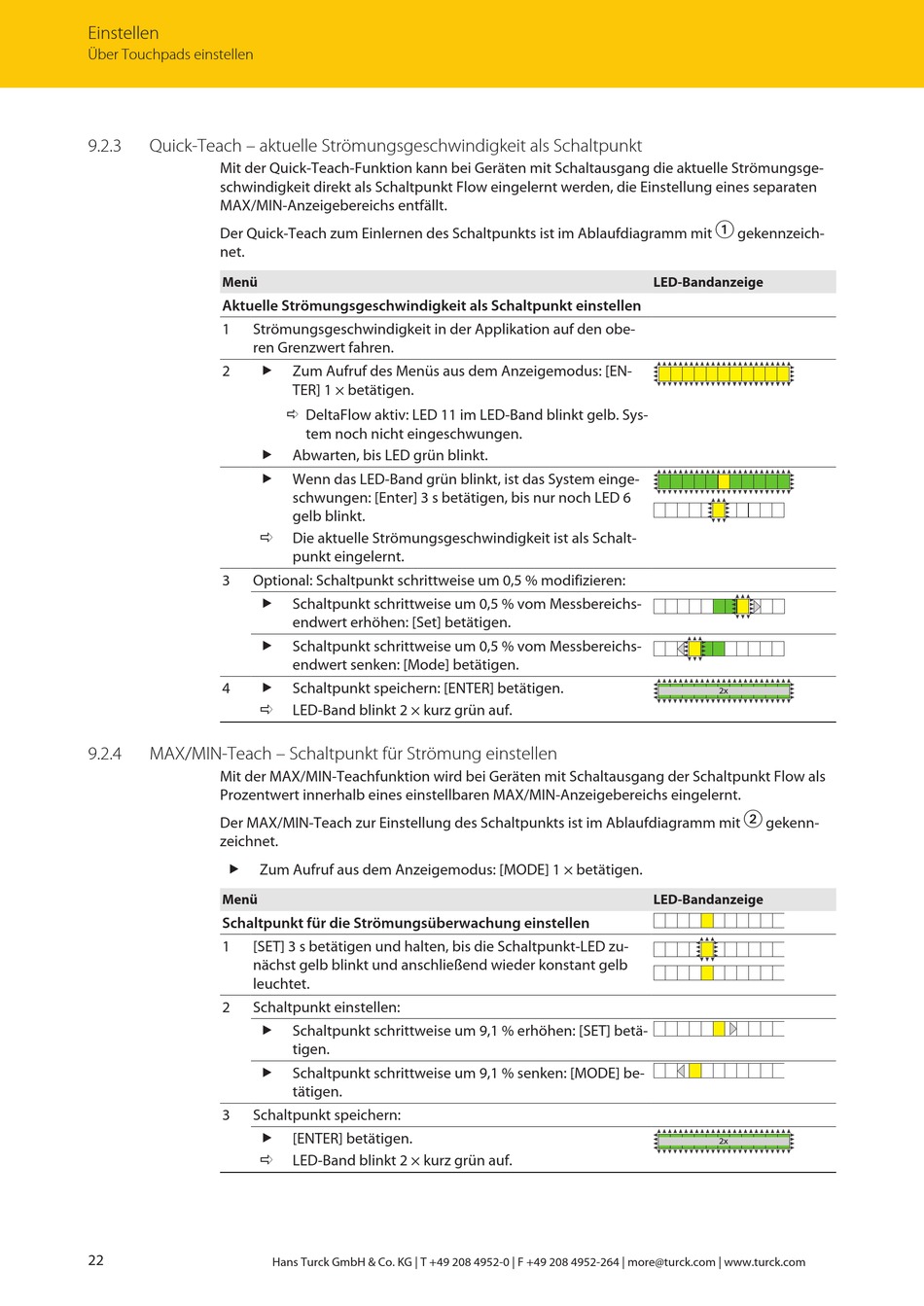

Einstellen
Über Touchpads einstellen
9.2.3
Quick-Teach – aktuelle Strömungsgeschwindigkeit als Schaltpunkt
Mit der Quick-Teach-Funktion kann bei Geräten mit Schaltausgang die aktuelle Strömungsge-
schwindigkeit direkt als Schaltpunkt Flow eingelernt werden, die Einstellung eines separaten
MAX/MIN-Anzeigebereichs entfällt.
Der Quick-Teach zum Einlernen des Schaltpunkts ist im Ablaufdiagramm mit
net.
Menü
Aktuelle Strömungsgeschwindigkeit als Schaltpunkt einstellen
1
Strömungsgeschwindigkeit in der Applikation auf den obe-
ren Grenzwert fahren.
„
2
„
„
a
3
Optional: Schaltpunkt schrittweise um 0,5 % modifizieren:
„
„
4
„
a
9.2.4
MAX/MIN-Teach – Schaltpunkt für Strömung einstellen
Mit der MAX/MIN-Teachfunktion wird bei Geräten mit Schaltausgang der Schaltpunkt Flow als
Prozentwert innerhalb eines einstellbaren MAX/MIN-Anzeigebereichs eingelernt.
Der MAX/MIN-Teach zur Einstellung des Schaltpunkts ist im Ablaufdiagramm mit
zeichnet.
„
Zum Aufruf aus dem Anzeigemodus: [MODE] 1 × betätigen.
Menü
Schaltpunkt für die Strömungsüberwachung einstellen
1
[SET] 3 s betätigen und halten, bis die Schaltpunkt-LED zu-
nächst gelb blinkt und anschließend wieder konstant gelb
leuchtet.
2
Schaltpunkt einstellen:
„
„
3
Schaltpunkt speichern:
„
a
22
Zum Aufruf des Menüs aus dem Anzeigemodus: [EN-
TER] 1 × betätigen.
ð DeltaFlow aktiv: LED 11 im LED-Band blinkt gelb. Sys-
tem noch nicht eingeschwungen.
Abwarten, bis LED grün blinkt.
Wenn das LED-Band grün blinkt, ist das System einge-
schwungen: [Enter] 3 s betätigen, bis nur noch LED 6
gelb blinkt.
Die aktuelle Strömungsgeschwindigkeit ist als Schalt-
punkt eingelernt.
Schaltpunkt schrittweise um 0,5 % vom Messbereichs-
endwert erhöhen: [Set] betätigen.
Schaltpunkt schrittweise um 0,5 % vom Messbereichs-
endwert senken: [Mode] betätigen.
Schaltpunkt speichern: [ENTER] betätigen.
LED-Band blinkt 2 × kurz grün auf.
Schaltpunkt schrittweise um 9,1 % erhöhen: [SET] betä-
tigen.
Schaltpunkt schrittweise um 9,1 % senken: [MODE] be-
tätigen.
[ENTER] betätigen.
LED-Band blinkt 2 × kurz grün auf.
