Montieren
Allgemeine Montagehinweise
5
Montieren
5.1
Allgemeine Montagehinweise
„
Zur optimalen Überwachung den Sensor so montieren, dass der Fühlerstab vollständig
vom Medium umströmt wird.
„
Wenn das Medium in horizontaler Richtung strömt und mit Ablagerungen oder gasförmi-
gen Einschlüssen (z. B. Luftpolster) zu rechnen ist: Sensor z. B. seitlich montieren.

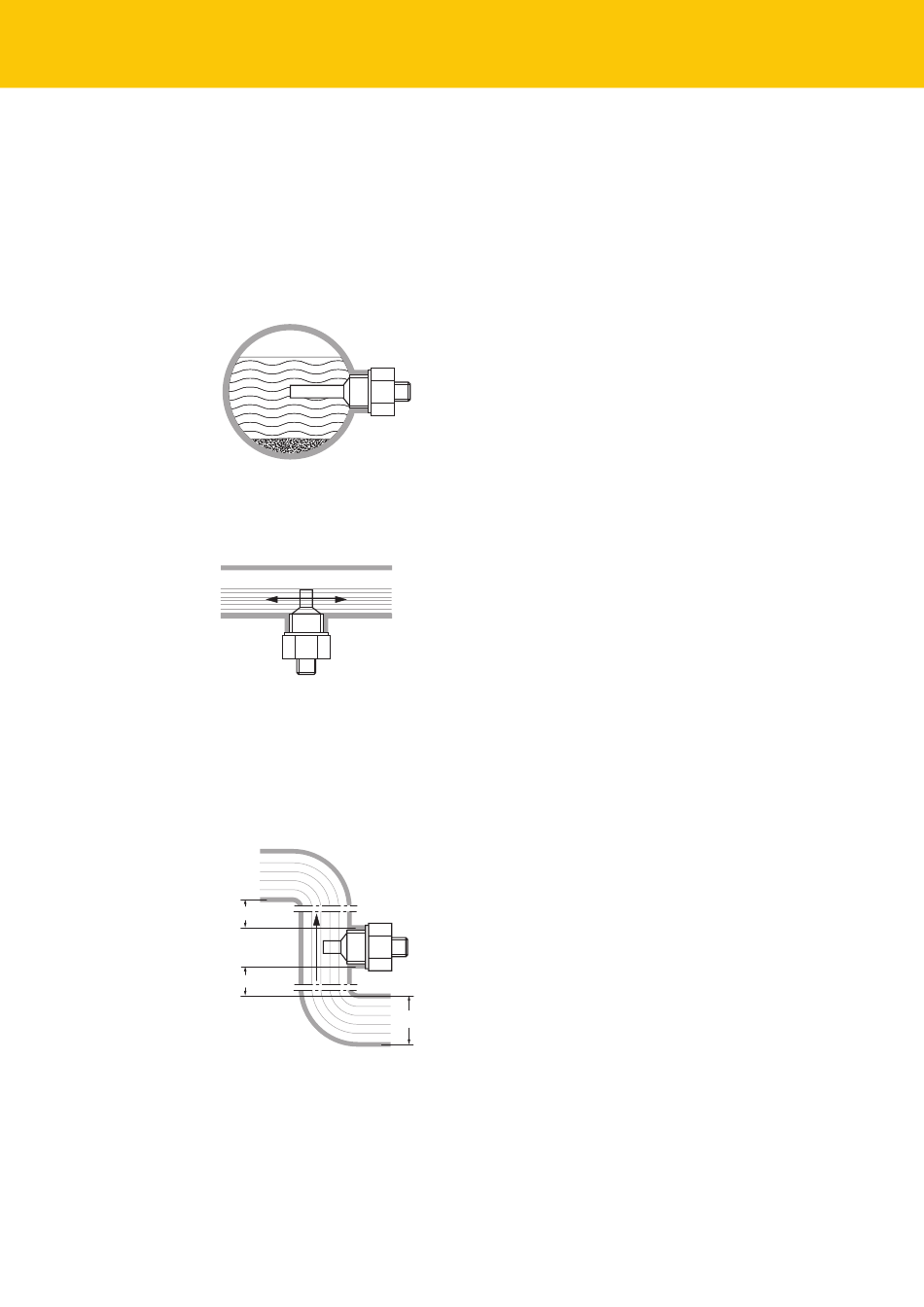

Abb. 6: Seitliche Montage
„
Wenn das Medium in horizontaler Richtung strömt und der Strömungskanal nicht kom-
plett mit dem Medium gefüllt ist: Sensor z. B. von unten montieren.
Abb. 7: Montage von unten
„
Wenn das Medium in vertikaler Richtung strömt: Sensor ausschließlich in Steigleitungen
montieren.
„
Mindestabstände zu potenziellen Störgrößen (Pumpen, Ventile, Strömungsgleichrichter,
Rohrbögen, Querschnittsänderungen) einhalten.
b
a
a ≥ 10 x d
b ≥ 5 x d
Abb. 8: Mindestabstände zu Störgrößen
„
Vermeiden, dass die Spitze des Fühlerstabs die gegenüberliegende Innenwand des Strö-
mungskanals berührt.
12
d
