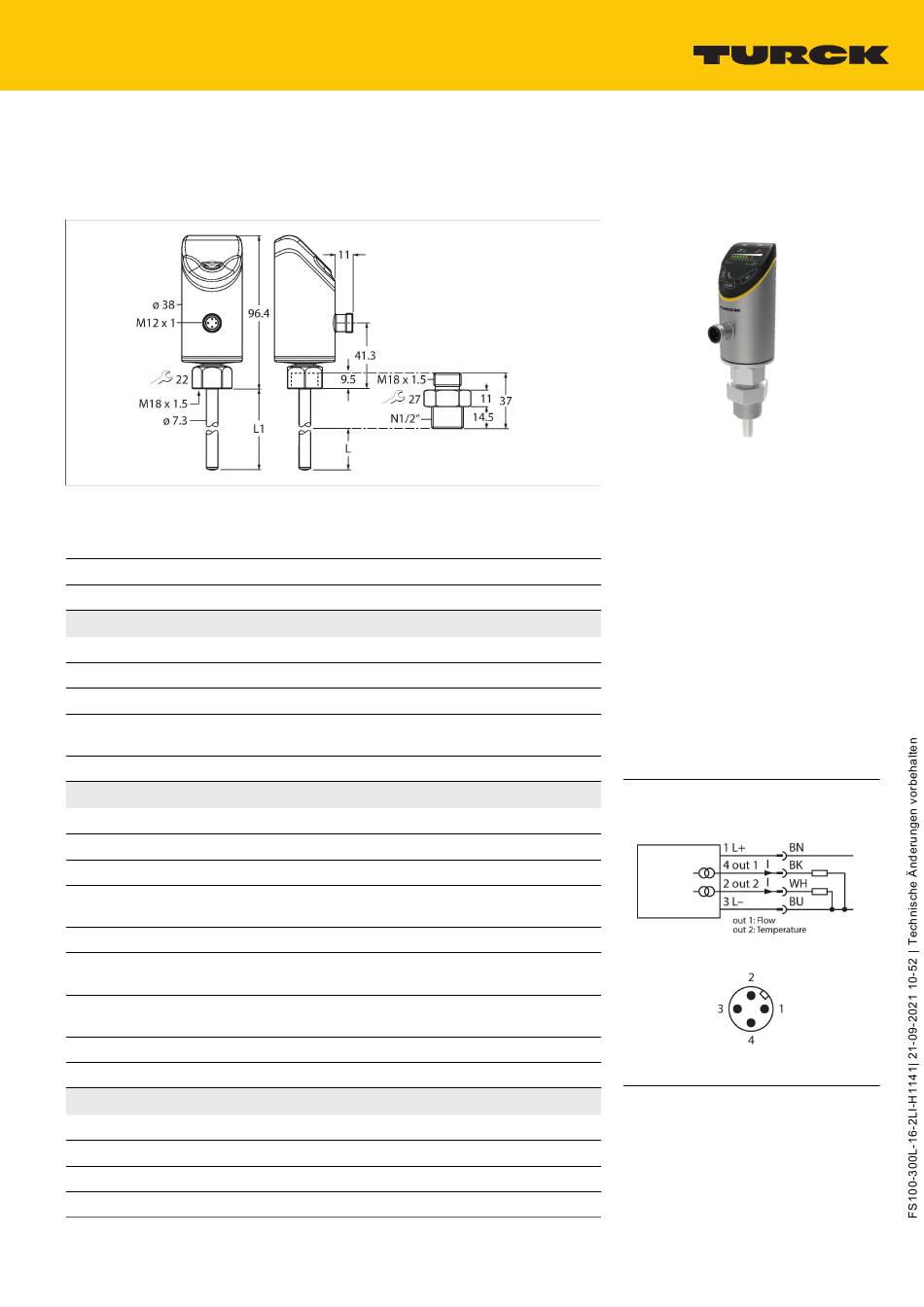

turck FS100-300L-16-2LI-H1141 Betriebsanleitung

FS100-300L-16-2LI-H1141
Strömungssensor
Technische Daten
Typ
Ident-No.
Medientemperatur
Einsatzbereich
Einbaubedingungen
Einsatzbereich
Stablänge (L1)
Eintauchtiefe (L)
Druckfestigkeit
Strömungsüberwachung
Ansprechzeit T09
Ansprechzeit T05
Standard Strömungsbereich
Erweiterter Strömungsbereich
Reproduzierbarkeit
Temperaturdrift
Temperaturgradient
Temperaturüberwachung
Messbereich
Schaltpunktgenauigkeit
Reproduzierbarkeit
Auflösung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
FS100-300L-16-2LI-H1141
100004290
-25...+85 °C
Eintauchsensor
Flüssigkeiten
45 mm
16.9 mm (bei Verwendung des mitgelie-
ferten Adapters)
300 bar
6 s
3 s
3...300 cm/s
beliebige axiale Ausrichtung des Fühler-
stabs im Medium
1...300 cm/s
gerichtete Anströmung auf Körnungs-
punkt ± 20 °
0.2...5 cm/s; für Wasser 3...100 cm/s;
10...80 °C
0.5 cm/s x 1/K
≤ 300 K/min
-25...85 °C
± 2 K ; für Wasser >3 cm/s
± 0.5 K
0.5 K
Merkmale
■
Einschraubadapter mit Prozessanschluss
NPT 1/2" Außengewinde im Lieferumfang
enthalten
■
Gehäusewerkstoff Elektronik / medienbe-
rührend 1.4404 (316L) / 1.4571 (316Ti)
■
Eintauchtiefe 16,9 mm
■
Prozesswertanzeige mittels Bargraph
■
Strömungsüberwachung von flüssigen Me-
dien
■
Schutzart IP66, IP67 und IP69K
■
Abgleich der Strömungsgeschwindigkeit
über Teach-Funktion
■
17...33 VDC
■
Analogausgang 4...20mA
■
Steckverbinder, M12 x 1
Anschlussbild
Funktionsprinzip
Der Strömungssensor arbeitet nach dem
kalorimetrischen Wirkprinzip. Das Prinzip
zeichnet sich dadurch aus, dass die
Strömungsgeschwindigkeit in direktem
Zusammenhang zum thermischen
Energieabtrag im Bereich des Fühlers
steht. Der erhöhte Energieabtrag
