Montieren
5
Montieren
Die Sensoren dürfen in beliebiger Lage montiert werden. Die Lage des Sensors kann Einfluss
auf die Genauigkeitswerte haben. Die Genauigkeitswerte in den technischen Daten gelten für
eine horizontale Montage. Das max. Anzugsdrehmoment der Gehäusemuttern beträgt 7 Nm.
„
Montagefläche und Montageumgebung reinigen.
„
Sensor optional in einer Montagehilfe (Befestigungswinkel oder Befestigungsschelle)
montieren.
„
Sensor oder die Montagehilfe am vorgesehenen Einsatzort montieren.

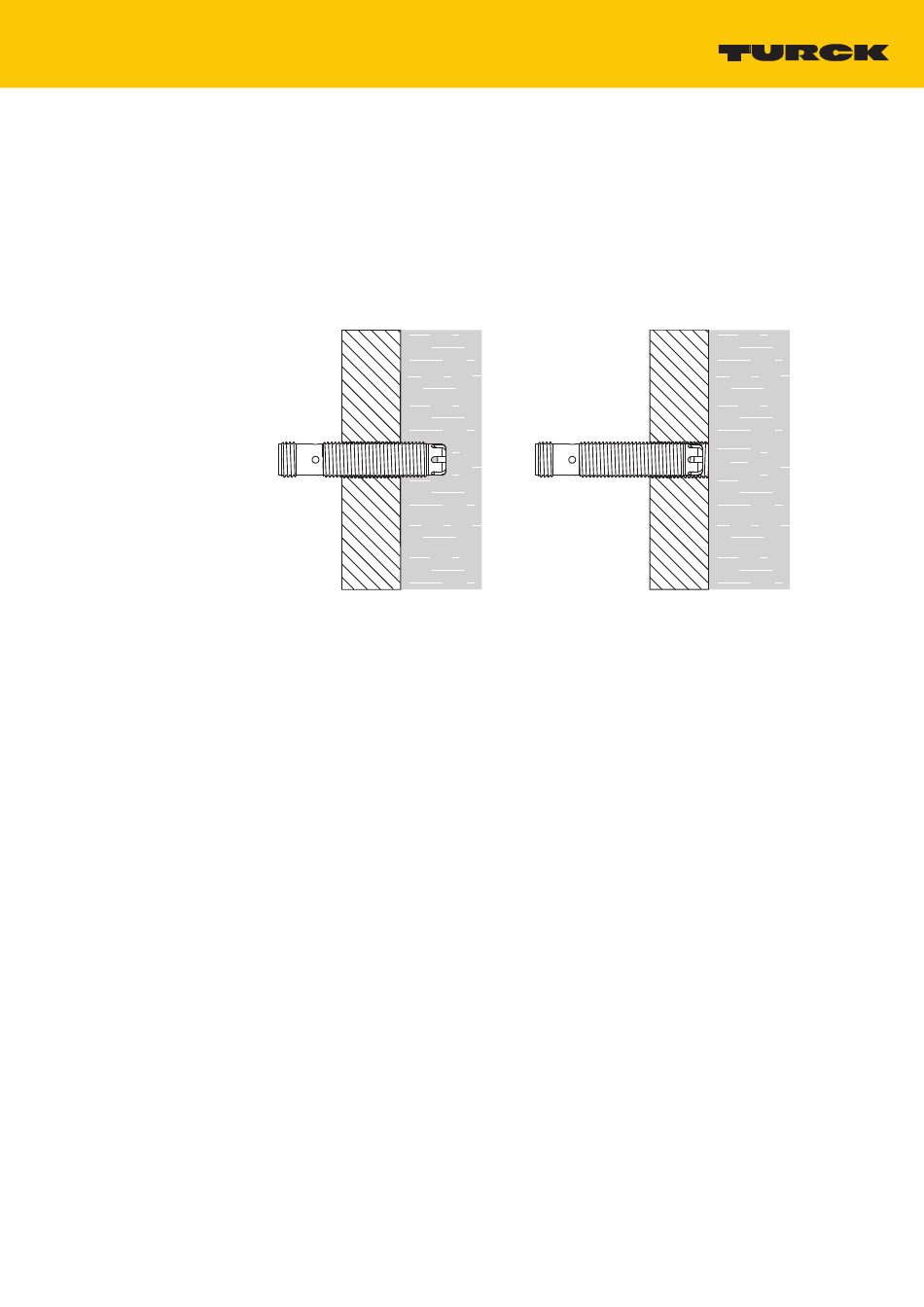

Abb. 2: Beispiel für korrekte Montage
„
Sensor so montieren, dass die Frontkappe aus der Einbauumgebung herausragt (siehe
Beispiel für korrekte Montage).
„
Montageort entsprechend wählen, sodass das Messelement möglichst nicht von Flüssig-
keit umschlossen wird.
„
Bei Einsatzumgebungen mit Luftfeuchtigkeit > 80 %: Sensor mit der Frontkappe nach un-
ten montieren, um Kondensatrückstände auf dem Messelement zu vermeiden.
„
Für präzise Genauigkeitswerte (siehe Technische Daten): Frontkappe nicht verdecken.
Ausreichende Luftkonvektion am Messelement sicherstellen.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Abb. 3: Beispiel für falsche Montage
V02.00 | 2023/01 | 11
