Touchscreen Auf Frontblende - Te Connectivity Rbk-X1 Ce Kundenhandbuch

1.3

Touchscreen auf Frontblende

Heizanzeige
Kalibrationsanzeige
Aktueller Prozess
Aktuelle Teile-Nr.
1. Heizanzeige
(Leuchtet gelb, wenn das Heizelement mit dem Aufwärmen beginnt.
Leuchtet grün, wenn das Heizelement den Einstellwert erreicht hat. Produktionsbereit.)
2. Kalibrationsanzeige
(Leuchtet, wenn eine Kalibrierung erforderlich ist)
3. Aktueller Prozess
(Zeigt die Nummer der aktuell ausgewählten Prozesstaste an. 10 voreingestellte Prozess-Tasten)
4. Aktuelle Teile-Nr.
(Zeigt die unter der aktuell ausgewählten Prozess-Taste gespeicherte Produktgröße oder Teile-Nr. an)
5. Zielvorgabe
(Anzeige der Temperatur/Zeit, die im aktuell ausgewählten Prozess gespeichert ist)
6. Aktuelle Parameter
(Anzeige der tatsächlichen Temperatur und der tatsächlichen Zykluszeit.)
7. Zielmenge
(Es wird eine Meldung angezeigt, wenn die Produktion die Zielmenge erreicht hat)
8. Produktionszähler
9. Anmeldung
(TE-Logo. Zum Aufrufen weiterer Informationen oder Modifizieren der Maschinenparameter ist eine Anmeldung
erforderlich. 3 Stufen: Bediener/Techniker/Administrator)
10. Sprachenumschaltung
11. Sequenzanzeige
(Leuchtet beim Zugriff auf den Sequenzproduktionsmodus)
12. Zyklusanzeige
(Leuchtet beim Ausführen des Zyklus.)
Seite 7
RBK-X1 CE
T.-Nr. 2234800-2
Sequenzanzeige

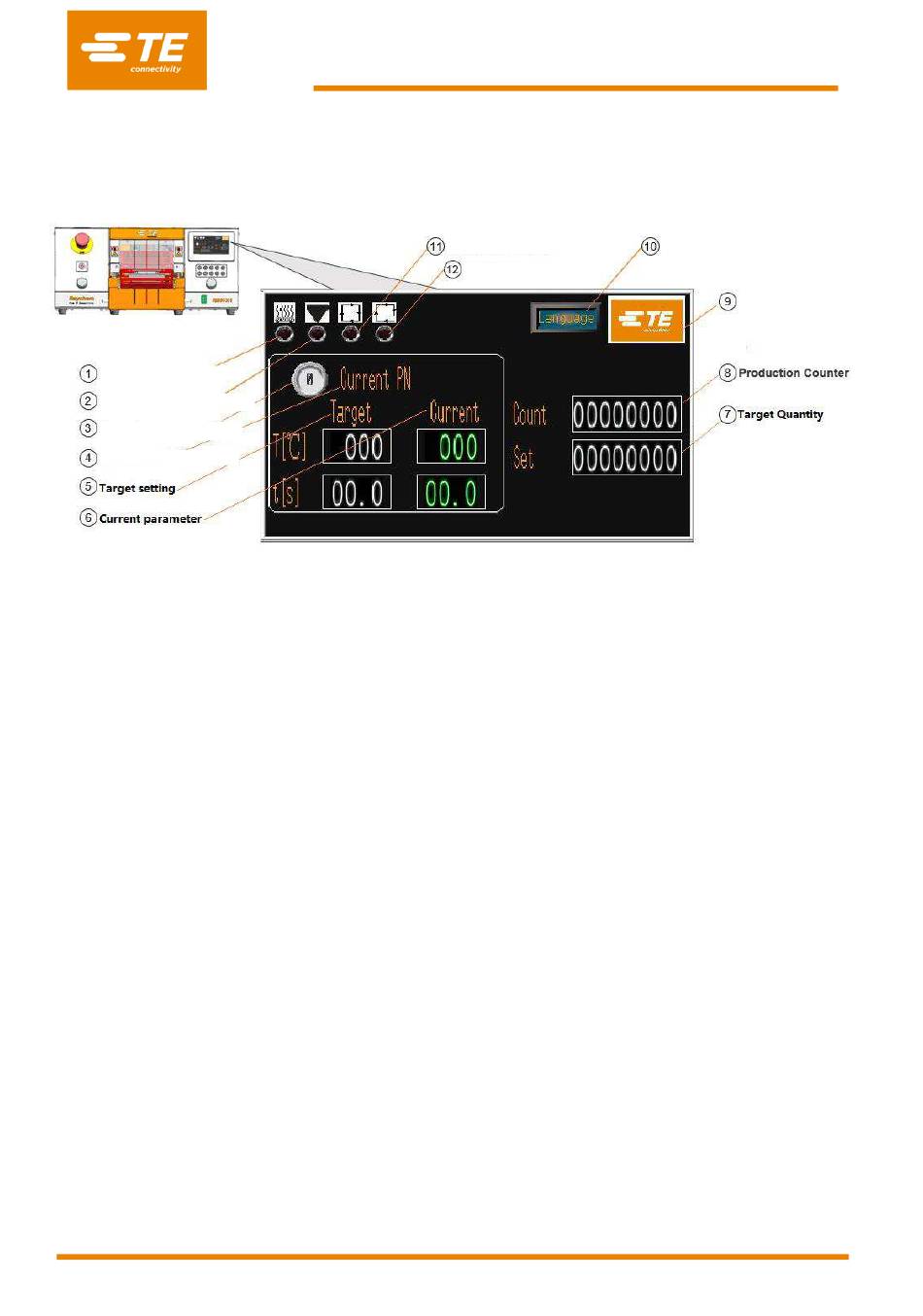

Abb. 1-3: Touchscreen (
Zyklusanzeige
)
Hauptoberfläche
Rev. A
Sprachenumschaltung
Anmeldung
Apr. 2020
