3.10

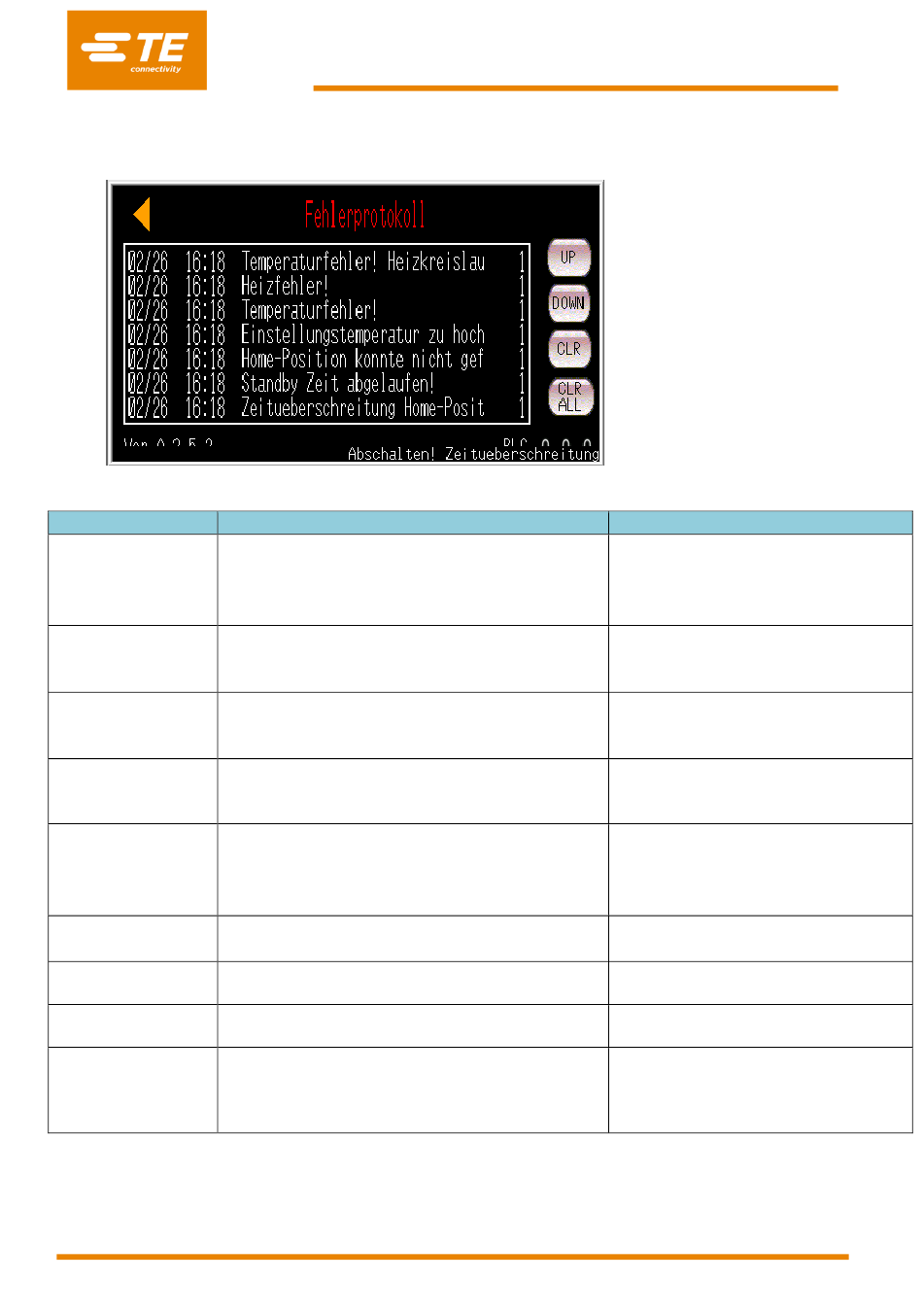

Fehlerprotokoll

Fehler Möglicher Grund
Die Maschine wurde nicht in der richtigen
Vorgehensweise ausgeschaltet
Ausschalten!
1. Not-Aus-Schalter gedrückt
2. Unterbrechung der Stromversorgung
1. Fehler des Ladepositionssensors
Ladeposition Timeout! 2. Blockierte Heizkammer
3. Motorfehler
1. Fehler des Ausgangspositionssensors
Ausgangsposition
2. Blockierte Heizkammer
Timeout!
3. Motorfehler
Die Dauer der Nichtbedienung der Maschine ist länger
Standby-Time
als die Standby-Zeit, weshalb die Maschine
abgelaufen!
automatisch in den Standby-Modus eintritt
Beim Einschalten befindet sich die Heizkammer nicht
Ausgangsposition nicht in der Ausgangsposition, und die Heizkammer kann
gefunden! auch durch Drücken der zwei Handtasten nicht in die
Ausgangsposition zurückkehren
Not-Aus! Not-Aus-Schalter gedrückt
Einstelltemperatur zu
Der Einstelltemperaturwert liegt über 675 °C
hoch!
Temperaturfehler! Die Ist-Temperatur liegt über 675 °C
1. Das Kommunikationskabel zwischen PLC und
Kommunikationsfehler Temperatursteuerung ist beschädigt
Temperatursteuerung! 2. Der PLC-Kommunikationsanschluss ist beschädigt
3. Fehler der Temperatursteuerung
Seite 26
RBK-X1 CE
T.-Nr. 2234800-2
Aktion
1. Prüfen, ob der Not-Aus-Schalter
gedrückt wurde
2. Stromversorgung der Maschine prüfen
1. Ladepositionssensor prüfen
2. Auf Blockade der Heizkammer prüfen
3. Motor prüfen
1. Ausgangspositionssensor prüfen
2. Auf Blockade der Heizkammer prüfen
3. Motor prüfen
Zum Einschalten der Maschine 5 s lang
die E/A-Taste drücken
1. Ausgangspositionssensor prüfen
2. Auf Blockade der Heizkammer prüfen
3. Motor prüfen
Not-Aus-Schalter loslassen
Den Temperaturwert unter 675 °C
einstellen
1. Temperatusensor prüfen
2. Temperatursteuerung prüfen
1. Das Kommunikationskabel zwischen
PLC und Temperatursteuerung prüfen
2. PLC-Kommunikationsanschluss prüfen
3. Temperatursteuerung prüfen
Rev. A Apr. 2020
