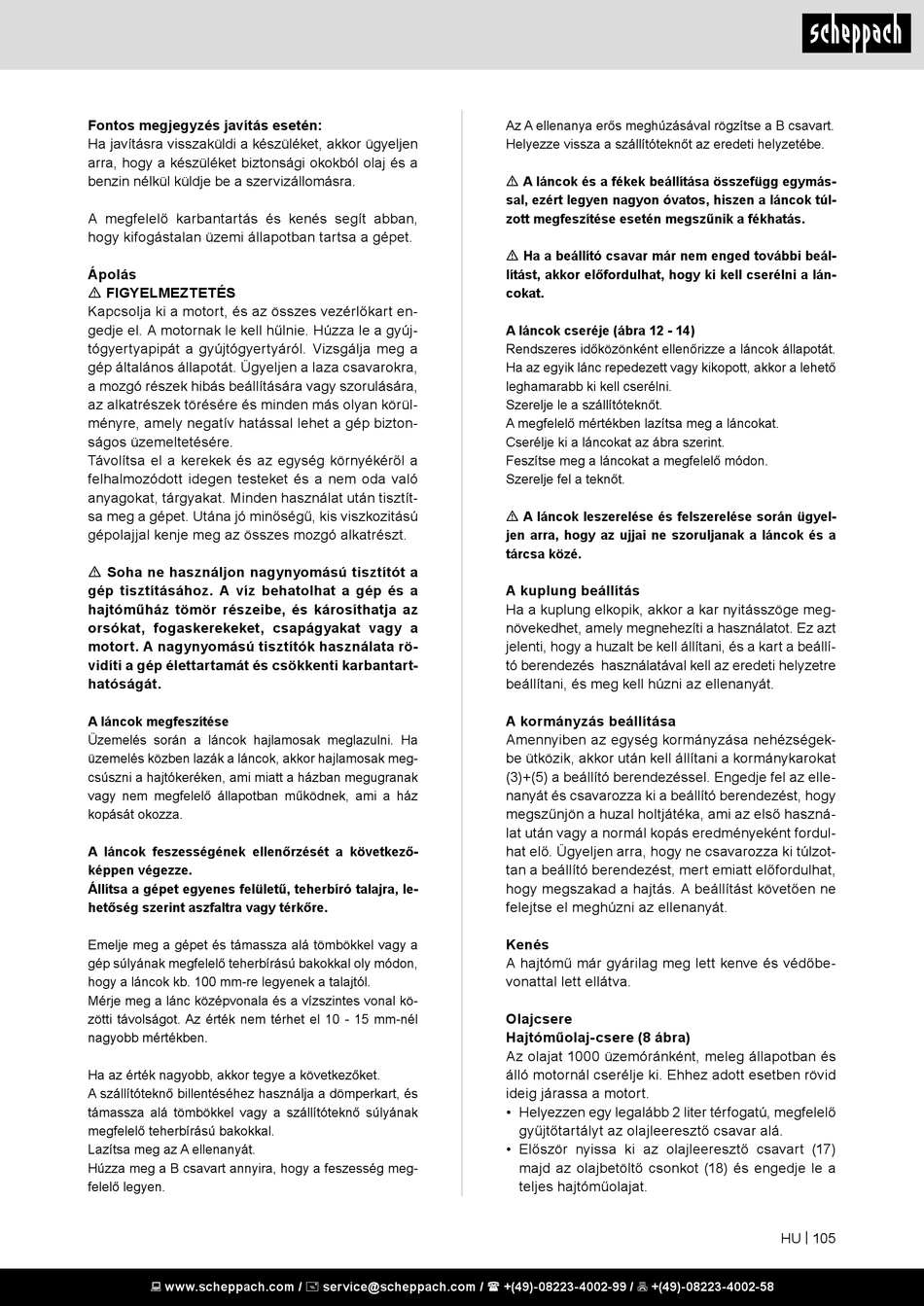

Scheppach DP4000 Original Bedienungsanleitung Seite 105

Fontos megjegyzés javítás esetén:
Ha javításra visszaküldi a készüléket, akkor ügyeljen
arra, hogy a készüléket biztonsági okokból olaj és a
benzin nélkül küldje be a szervizállomásra.
A megfelelő karbantartás és kenés segít abban,
hogy kifogástalan üzemi állapotban tartsa a gépet.
Ápolás
m FIGYELMEZTETÉS
Kapcsolja ki a motort, és az összes vezérlőkart en-
gedje el. A motornak le kell hűlnie. Húzza le a gyúj-
tógyertyapipát a gyújtógyertyáról. Vizsgálja meg a
gép általános állapotát. Ügyeljen a laza csavarokra,
a mozgó részek hibás beállítására vagy szorulására,
az alkatrészek törésére és minden más olyan körül-
ményre, amely negatív hatással lehet a gép bizton-
ságos üzemeltetésére.
Távolítsa el a kerekek és az egység környékéről a
felhalmozódott idegen testeket és a nem oda való
anyagokat, tárgyakat. Minden használat után tisztít-
sa meg a gépet. Utána jó minőségű, kis viszkozitású
gépolajjal kenje meg az összes mozgó alkatrészt.
m Soha ne használjon nagynyomású tisztítót a
gép tisztításához. A víz behatolhat a gép és a
hajtóműház tömör részeibe, és károsíthatja az
orsókat, fogaskerekeket, csapágyakat vagy a
motort. A nagynyomású tisztítók használata rö-
vidíti a gép élettartamát és csökkenti karbantart-
hatóságát.
A láncok megfeszítése
Üzemelés során a láncok hajlamosak meglazulni. Ha
üzemelés közben lazák a láncok, akkor hajlamosak meg-
csúszni a hajtókeréken, ami miatt a házban megugranak
vagy nem megfelelő állapotban működnek, ami a ház
kopását okozza.
A láncok feszességének ellenőrzését a következő-
képpen végezze.
Állítsa a gépet egyenes felületű, teherbíró talajra, le-
hetőség szerint aszfaltra vagy térkőre.
Emelje meg a gépet és támassza alá tömbökkel vagy a
gép súlyának megfelelő teherbírású bakokkal oly módon,
hogy a láncok kb. 100 mm-re legyenek a talajtól.
Mérje meg a lánc középvonala és a vízszintes vonal kö-
zötti távolságot. Az érték nem térhet el 10 - 15 mm-nél
nagyobb mértékben.
Ha az érték nagyobb, akkor tegye a következőket.
A szállítóteknő billentéséhez használja a dömperkart, és
támassza alá tömbökkel vagy a szállítóteknő súlyának
megfelelő teherbírású bakokkal.
Lazítsa meg az A ellenanyát.
Húzza meg a B csavart annyira, hogy a feszesség meg-
felelő legyen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Az A ellenanya erős meghúzásával rögzítse a B csavart.
Helyezze vissza a szállítóteknőt az eredeti helyzetébe.
m A láncok és a fékek beállítása összefügg egymás-
sal, ezért legyen nagyon óvatos, hiszen a láncok túl-
zott megfeszítése esetén megszűnik a fékhatás.
m Ha a beállító csavar már nem enged további beál-
lítást, akkor előfordulhat, hogy ki kell cserélni a lán-
cokat.
A láncok cseréje (ábra 12 - 14)
Rendszeres időközönként ellenőrizze a láncok állapotát.
Ha az egyik lánc repedezett vagy kikopott, akkor a lehető
leghamarabb ki kell cserélni.
Szerelje le a szállítóteknőt.
A megfelelő mértékben lazítsa meg a láncokat.
Cserélje ki a láncokat az ábra szerint.
Feszítse meg a láncokat a megfelelő módon.
Szerelje fel a teknőt.
m A láncok leszerelése és felszerelése során ügyel-
jen arra, hogy az ujjai ne szoruljanak a láncok és a
tárcsa közé.
A kuplung beállítás
Ha a kuplung elkopik, akkor a kar nyitásszöge meg-
növekedhet, amely megnehezíti a használatot. Ez azt
jelenti, hogy a huzalt be kell állítani, és a kart a beállí-
tó berendezés használatával kell az eredeti helyzetre
beállítani, és meg kell húzni az ellenanyát.
A kormányzás beállítása
Amennyiben az egység kormányzása nehézségek-
be ütközik, akkor után kell állítani a kormánykarokat
(3)+(5) a beállító berendezéssel. Engedje fel az elle-
nanyát és csavarozza ki a beállító berendezést, hogy
megszűnjön a huzal holtjátéka, ami az első haszná-
lat után vagy a normál kopás eredményeként fordul-
hat elő. Ügyeljen arra, hogy ne csavarozza ki túlzot-
tan a beállító berendezést, mert emiatt előfordulhat,
hogy megszakad a hajtás. A beállítást követően ne
felejtse el meghúzni az ellenanyát.
Kenés
A hajtómű már gyárilag meg lett kenve és védőbe-
vonattal lett ellátva.
Olajcsere
Hajtóműolaj-csere (8 ábra)
Az olajat 1000 üzemóránként, meleg állapotban és
álló motornál cserélje ki. Ehhez adott esetben rövid
ideig járassa a motort.
• Helyezzen egy legalább 2 liter térfogatú, megfelelő
gyűjtőtartályt az olajleeresztő csavar alá.
• Először nyissa ki az olajleeresztő csavart (17)
majd az olajbetöltő csonkot (18) és engedje le a
teljes hajtóműolajat.
