Anschluss externer Optionen

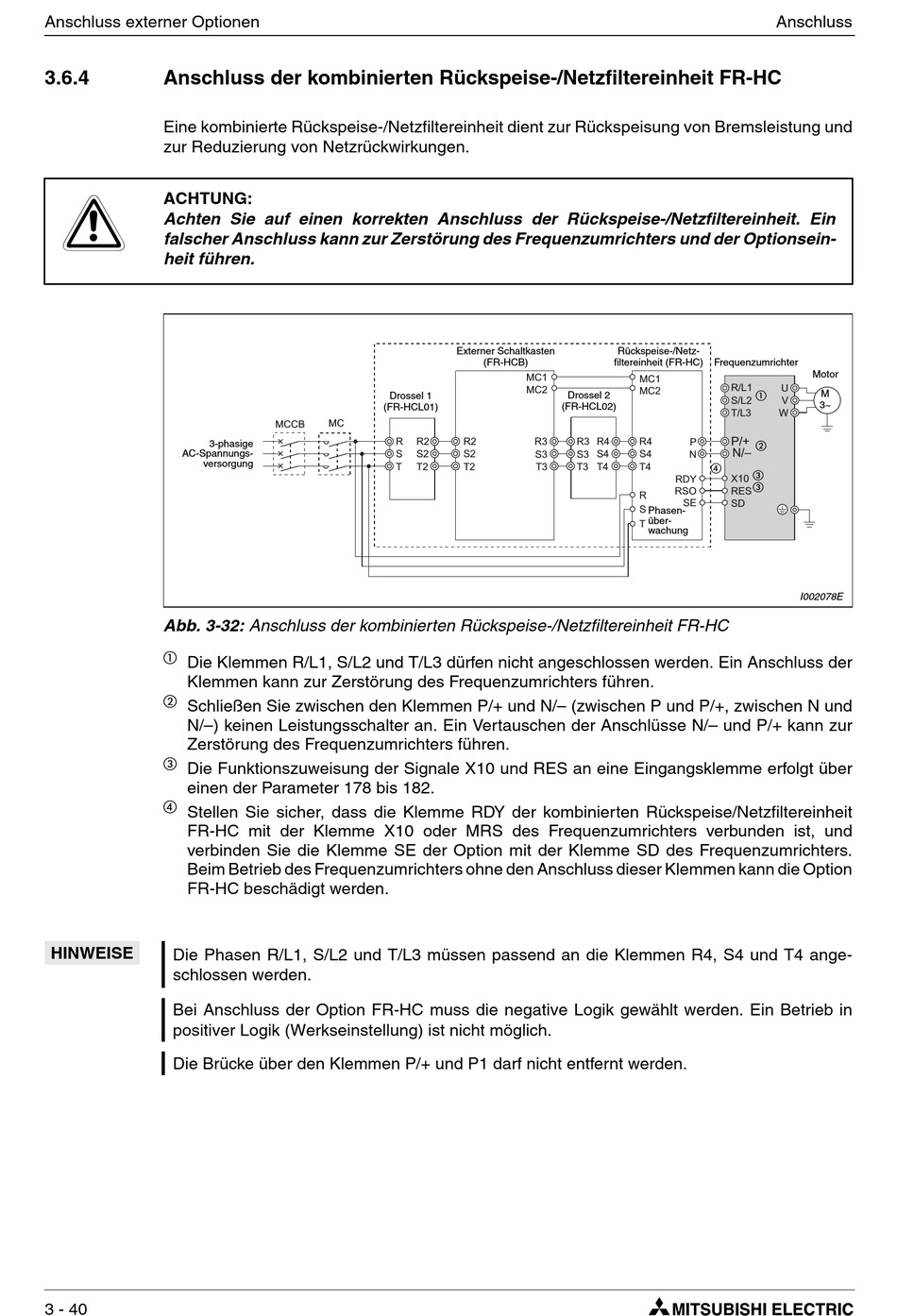

3.6.4 Anschluss der kombinierten Rückspeise-/Netzfiltereinheit FR-HC
Eine kombinierte Rückspeise-/Netzfiltereinheit dient zur Rückspeisung von Bremsleistung und
zur Reduzierung von Netzrückwirkungen.
b
ACHTUNG:
Achten Sie auf einen korrekten Anschluss der Rückspeise-/Netzfiltereinheit. Ein
falscher Anschluss kann zur Zerstörung des Frequenzumrichters und der Optionsein-
heit führen.
3-phasige
AC-Spannungs-
versorgung
Abb. 3-32: Anschluss der kombinierten Rückspeise-/Netzfiltereinheit FR-HC
Die Klemmen R/L1, S/L2 und T/L3 dürfen nicht angeschlossen werden. Ein Anschluss der
Klemmen kann zur Zerstörung des Frequenzumrichters führen.
Schließen Sie zwischen den Klemmen P/+ und N/– (zwischen P und P/+, zwischen N und
N/–) keinen Leistungsschalter an. Ein Vertauschen der Anschlüsse N/– und P/+ kann zur
Zerstörung des Frequenzumrichters führen.
Die Funktionszuweisung der Signale X10 und RES an eine Eingangsklemme erfolgt über
einen der Parameter 178 bis 182.
Stellen Sie sicher, dass die Klemme RDY der kombinierten Rückspeise/Netzfiltereinheit
FR-HC mit der Klemme X10 oder MRS des Frequenzumrichters verbunden ist, und
verbinden Sie die Klemme SE der Option mit der Klemme SD des Frequenzumrichters.
Beim Betrieb des Frequenzumrichters ohne den Anschluss dieser Klemmen kann die Option
FR-HC beschädigt werden.
HINWEISE
Die Phasen R/L1, S/L2 und T/L3 müssen passend an die Klemmen R4, S4 und T4 ange-
schlossen werden.
Bei Anschluss der Option FR-HC muss die negative Logik gewählt werden. Ein Betrieb in
positiver Logik (Werkseinstellung) ist nicht möglich.
Die Brücke über den Klemmen P/+ und P1 darf nicht entfernt werden.
3 - 40
Drossel 1
(FR-HCL01)
MC
MCCB
R R2
S S2
T T2
Externer Schaltkasten Rückspeise-/Netz-
(FR-HCB) filtereinheit (FR-HC)
MC1
MC2
Drossel 2
(FR-HCL02)
R2 R3 R3 R4
S2 S3 S3 S4
T2 T3 T3 T4
Anschluss
Frequenzumrichter
MC1
R/L1 U
MC2
S/L2 V
T/L3 W
P/+
R4 P
N/–
S4 N
T4
RDY X10
RSO RES
R
SE SD
S
Phasen-
über-
T
wachung
I002078E
Motor
M
3~
