ZAWARTOŚĆ
Zastosowanie urządzenia FKP400, 656
Opis uchwytu wiertarskiego FKP101, FKP102
Wytwarzanie narożnikowego połączenia kołkowego
Wytwarzanie połączenia na konfirmaty
Bezpieczeństwo
Lista części zamiennych
ZASTOSOWANIE URZĄDZENIA
Urządzenie FKP 400 i FKP 656 z wykorzystaniem uchwytu wiertarskiego FKP101 i FKP102 oraz ręcznej wiertarki
elektrycznej lub akumulatorowej przeznaczone jest do wytwarzania narożnikowych połączeń kołkowych w
powierzchni elementów meblowych o grubości płyty od 18 do 45mm lub do połączeń na konfirmaty o długości
konfirmatów 40-50-60 i o grubości płyty od 18 do 30mm. Dzięki specjalnej konstrukcji uchwytu wiertarskiego
istnieje możliwość zastosowania w jednym uchwycie szerokiej gamy wierteł do dyblowania posiadających
różne średnice. Przyrządy FKP400 i FKP656 w znacznym stopniu poprawiają jakość i precyzyjność połączeń na
kołki lub na konfirmaty.Podstawą całego urządzenia jest przyrząd wykonany z anodowanego duraluminium
oraz uchwyt wiertarski, w którym zamocowane jest wiertło z ostrzem HM. Dzięki specjalnej konstrukcji,
maksymalnej precyzji przyrządu wiertarskiego i uchwytu wiertarskiego można osiągnąć wyjątkową jakość
wytwarzanych połączeń kołkowych lub połączeń na konfirmaty. Wytwarzanie jednego narożnego połączenia
zajmuje około 10-20 minut w zależności od wielkości złącza.

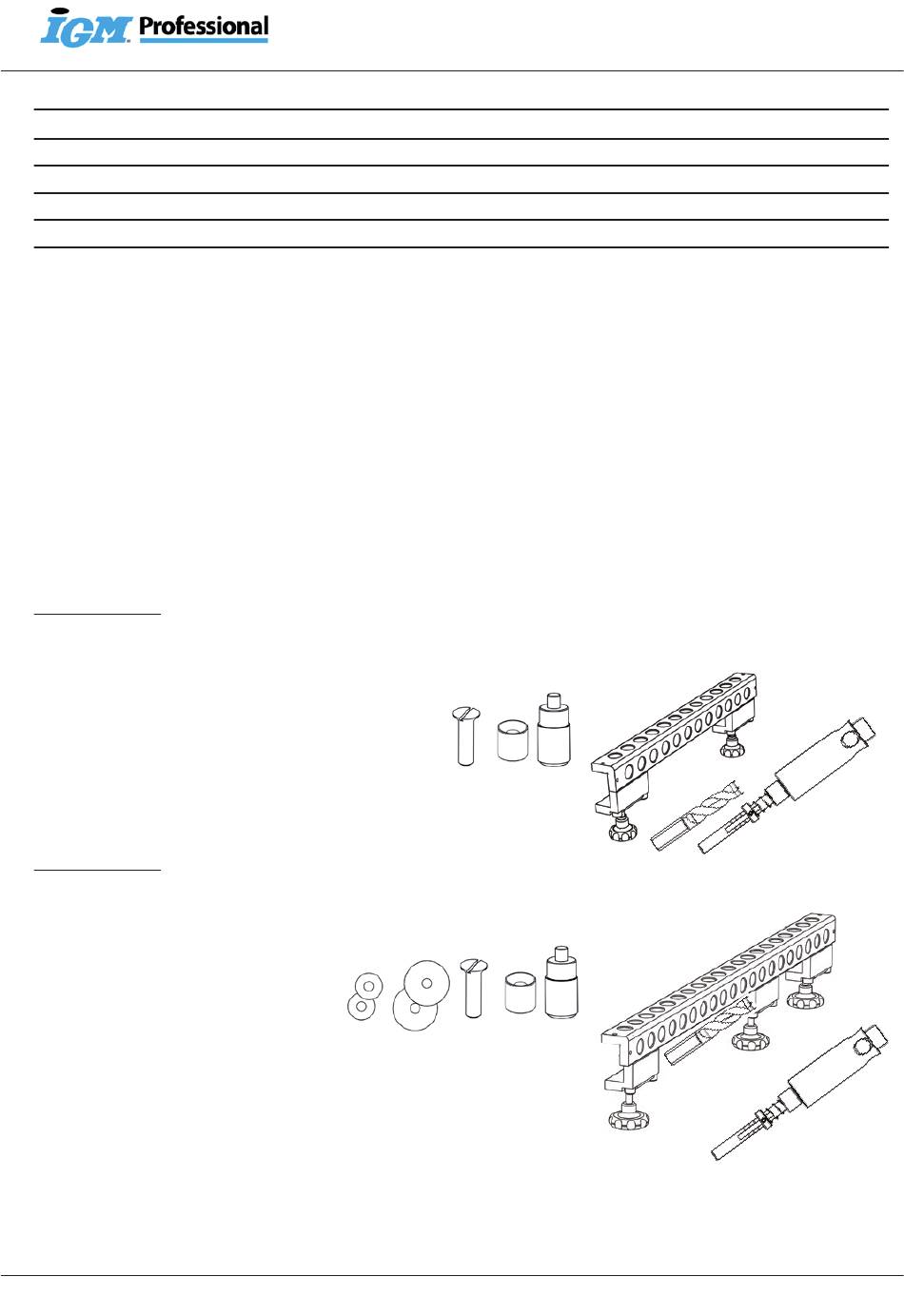

Podstawowe akcesoria:
FKP400-zestaw
-przyrząd FKP400
1 szt. Przyrząd z anodowanego duraluminium z gwintami do zamocowania ogranicznika po obu
stronach
2 szt. Stalowych ograniczników D10x10
2 szt. Śrub M4x16
1 szt. Kołek centrujący D8
2 szt. Stopek mocujących
4 szt. Śrub M8x45
-uchwyt wiertarski FKP101
-wiertłoD8x30 mm C30608011
FKP400-zestaw
-przyrząd FKP656
1 szt. Przyrząd z anodowanego duraluminium z gwintami do zamocowania ogranicznika po obu
stronach
2 szt. Stalowych ograniczników D10x10 (verze 2)
2 szt, Śrub M4x16
1 szt. Kołek centrujący D8
3 szt. Stopek mocujących
6 szt. Śrub M8x45
2 szt. podkładek d6/30 (wersja 3)
2 szt. podkładek d6/18 (wersja 3)
-uchwyt wiertarski FKP101
-wiertłoD8x30 mm C30608011
Do wytwarzania połączeń kołkowych lub połączeń na konfirmaty
potrzebne będą również:
- WIERTARKA ELEKTRYCZNA LUB AKUMULATOROWA
- UCHWYT WIERTARSKI FKP 101
- UCHWYT WIERTARSKI FKP 102 (otwory pod konfirmaty o długości 40-50-60mm)
